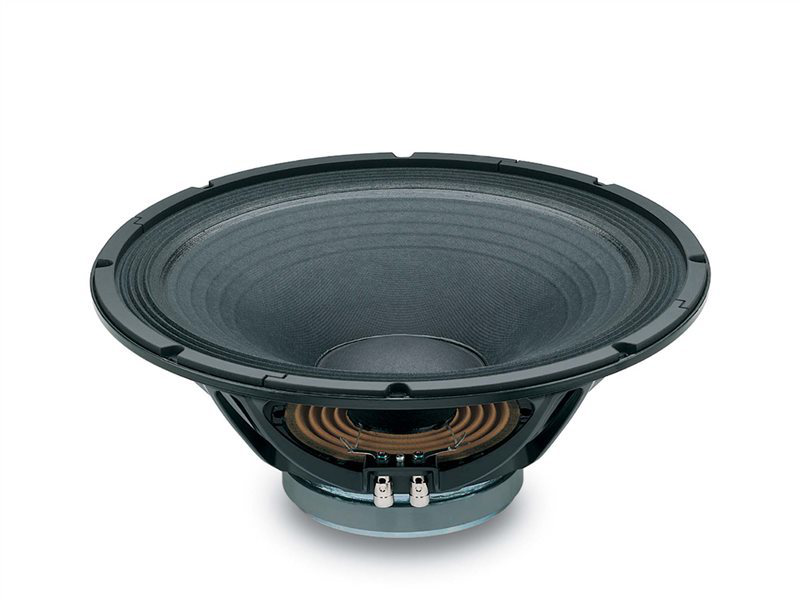

18SOUND 15W500

18SOUND 15W500

https://42.audio/web/image/product.template/11757/image_1920?unique=fbb0a4d

18SOUND (Eighteen Sound) 15W500 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0022

209,00 € 209.0 EUR 209,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15W500

18SOUND 15W500 — 15" · Tieftöner

350 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 100.5 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 4.3 kg
  • Einbautiefe: 161 mm

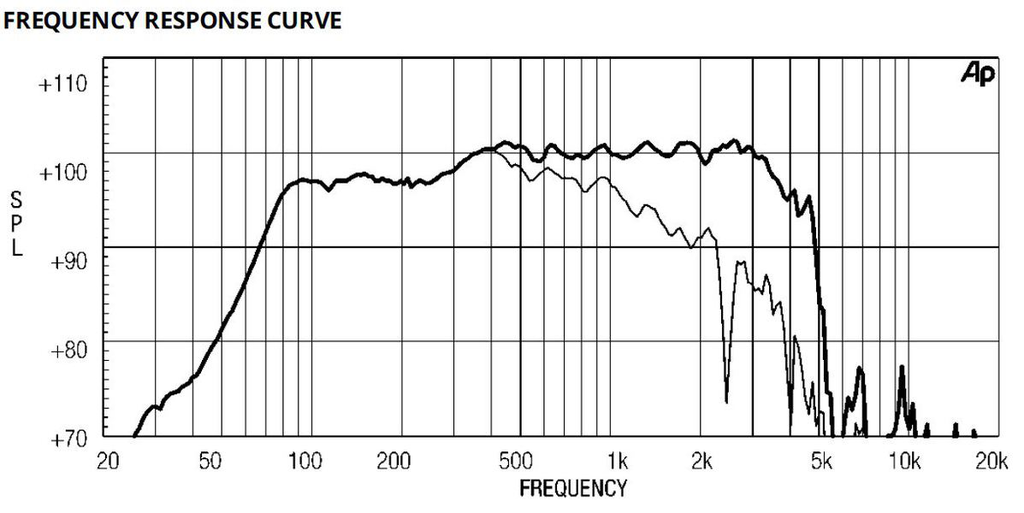

  • Frequenzbereich: 50 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0022

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs50 Hz
Gesamtgüte Qts0,52
Elektrische Güte Qes0,55
Mechanische Güte Qms9,64
Äquivalentvolumen Vas189,0 l
Bewegte Masse Mms55,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax4 mm
Antriebsfaktor BL12,6 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,04 mH

Gehäusevorschlag

Der EBP von 91 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 50 / 0,55

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
222,7 l
Einbauresonanz Fc
68 Hz
Grenzfrequenz F3
68 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
436,8 l
Abstimmfrequenz Fb
39 Hz
Grenzfrequenz F3
35 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite

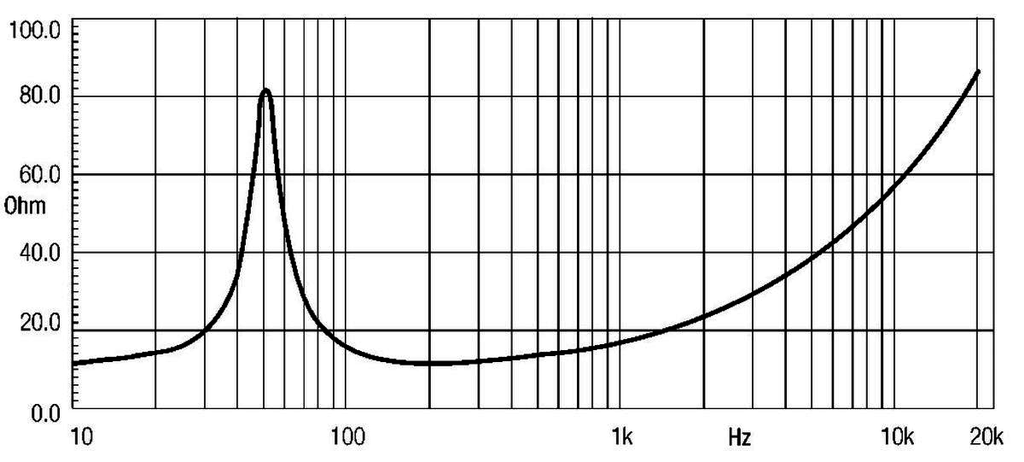

Impedanz (Ω) 8
Belastbarkeit (W) 350
Empfindlichkeit (dB) 100.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 4500

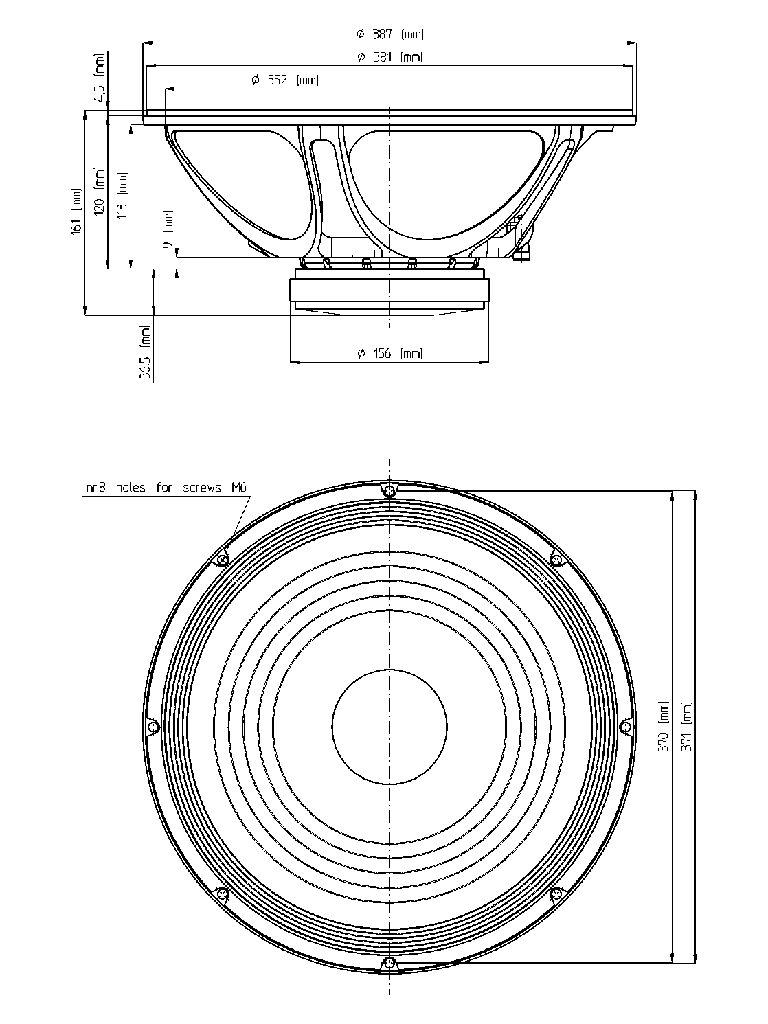

Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 161
Gewicht (kg) 4.3
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.04
Fs (Hz) 50
Qms 9.64
Qes 0.55
Qts 0.52
Vas (l) 189
Xmax (mm) 4
BL (Tm) 12.6
Mms (kg) 0.055
Sd (m²) 0.085
