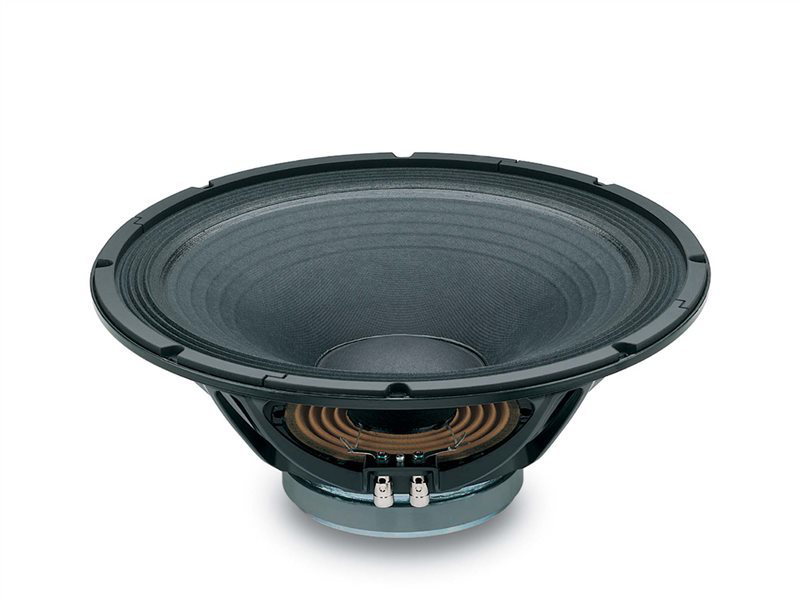

18SOUND 15W500

https://42.audio/web/image/product.template/11757/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15W500 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0022

209,00 € 209.0 EUR 209,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15W500

18SOUND 15W500 — 15" · Tieftöner

350 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 100.5 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 4.3 kg
  • Einbautiefe: 161 mm
  • Frequenzbereich: 50 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0022

18Sound 15W500: 15"-Ferrit-Bass-Mitteltöner mit 100,5 dB für offene und große Gehäuse

Der 15W500 aus der W-Serie von 18Sound ist ein 15"-Chassis mit Ferritmagnet, 2,5"-Schwingspule und einer für seine Klasse bemerkenswerten Empfindlichkeit von 100,5 dB. Mit nur 55 g bewegter Masse und 4,3 kg Gesamtgewicht ist er das leichteste Ferrit-Chassis in dieser Übersicht und dank eines Übertragungsbereichs von 50 Hz bis 4500 Hz ein echter Bass-Mitteltöner.

Die Parameter unterscheiden sich deutlich von PA-Subwoofern: Qts 0,52, Qes 0,55, Fs 50 Hz und Vas 189 l bei nur 4 mm linearem Hub. Der Antrieb ist mit BL 12,6 Tm moderat, was zusammen mit der leichten Membran den hohen Wirkungsgrad und den weichen, hohen Qts erklärt. Die Belastbarkeit liegt bei 350 W AES, die Induktivität bei 1,04 mH, die Einbautiefe bei 161 mm.

Einsatz und Gehäuse

Ein Qts von 0,52 und ein EBP von 91 verschieben das Einsatzfeld weg vom kleinen Bassreflexgehäuse hin zu großen geschlossenen Volumen oder offenen Schallwänden. Der Richtwert für ein geschlossenes Gehäuse liegt bei rund 223 l und fc 68 Hz – ein Wert, der für Gitarrenboxen, offene Baffles oder große Vintage-artige Gehäuse spricht, in denen die Aufhängung die Kontrolle übernimmt. Für Bassreflex gibt es aus den TSP keinen sinnvollen Richtwert; die Gehäuseberechnung von 42.audio zeigt dir, wie sich das Chassis in verschiedenen Volumen verhält.

In einem 2-Wege-System mit Horn kann der 15W500 dank 4500 Hz oberer Grenze und 100,5 dB weit in den Mittelton laufen, was ihn für hocheffiziente Konzepte mit kleinen Verstärkern attraktiv macht. Beachte den geringen Hub von 4 mm: Tiefbass mit hohem Pegel ist nicht seine Aufgabe, ein Hochpass ist bei lauten Anwendungen ratsam.

Worauf du achten solltest

  • 100,5 dB Empfindlichkeit bei 55 g Membranmasse: für Röhren- und Kleinverstärker interessant.
  • Qts 0,52: geschlossen um 223 l als Richtwert oder offene Schallwand, kein kleines Bassreflexgehäuse.
  • Xmax nur 4 mm: kein Subwoofer.
  • 350 W AES an 8 Ω (Re 5,2 Ω), 2,5"-Schwingspule.
  • Ferritmagnet, 4,3 kg, Einbautiefe 161 mm.

Häufige Fragen

Ist der 15W500 ein Gitarren- oder ein PA-Lautsprecher?

Von den Daten her sitzt er dazwischen: 100,5 dB, Qts 0,52 und 4 mm Hub passen zu Gitarren- und Bassgitarrenboxen und zu hocheffizienten HiFi-Konzepten. Für PA-Bass mit hohem Pegel gibt es im W-Programm den 15W700 oder 15W750 mit mehr Hub.

Welches Gehäuse passt zum 15W500?

Geschlossen mit rund 223 l Richtwert bei fc 68 Hz oder eine offene Schallwand. Kleine Bassreflexgehäuse funktionieren mit Qts 0,52 nicht sauber; in der Gehäuseberechnung siehst du, warum die Abstimmung dann überhöht.

Wie viel Verstärkerleistung braucht das Chassis?

Sehr wenig: Mit 100,5 dB reicht ein kleiner Verstärker für Zimmerlautstärke, die Belastbarkeit von 350 W AES setzt die Obergrenze. Wichtiger als Leistung ist die Begrenzung des Hubs bei tiefen Frequenzen.

18Sound 15W500: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15W500 ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie W und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15W500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs50 Hz
Gesamtgüte Qts0,52
Elektrische Güte Qes0,55
Mechanische Güte Qms9,64
Äquivalentvolumen Vas189,0 l
Bewegte Masse Mms55,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax4 mm
Antriebsfaktor BL12,6 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,04 mH

Gehäusevorschlag

Der EBP von 91 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 50 / 0,55

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
222,7 l
Einbauresonanz Fc
68 Hz
Grenzfrequenz F3
68 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
436,8 l
Abstimmfrequenz Fb
39 Hz
Grenzfrequenz F3
35 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 350
Empfindlichkeit (dB) 100.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 161
Gewicht (kg) 4.3
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.04
Fs (Hz) 50
Qms 9.64
Qes 0.55
Qts 0.52
Vas (l) 189
Xmax (mm) 4
BL (Tm) 12.6
Mms (kg) 0.055
Sd (m²) 0.085
