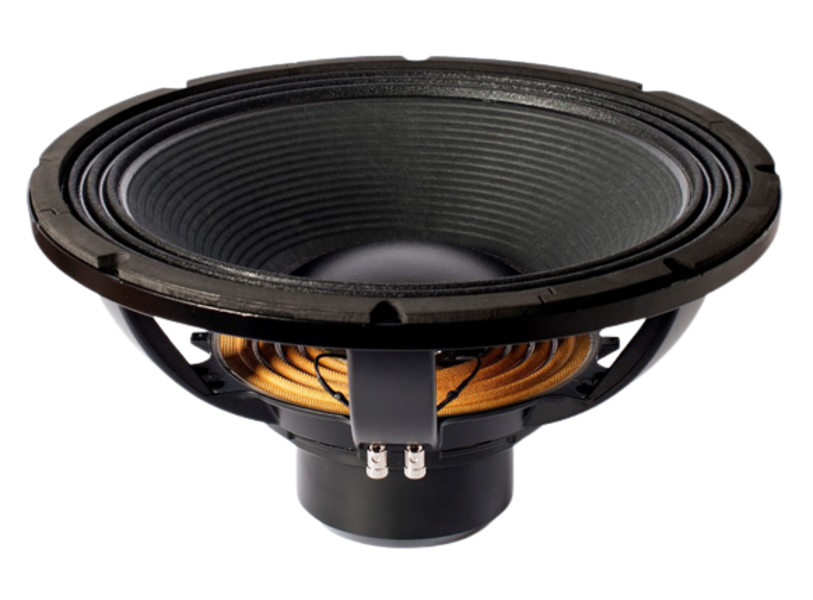

18SOUND 18NLW4100

18SOUND 18NLW4100

https://42.audio/web/image/product.template/11827/image_1920?unique=edb9d0a

18SOUND (Eighteen Sound) 18NLW4100 — 18" / 18 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0041

505,00 € 505.0 EUR 505,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NLW4100

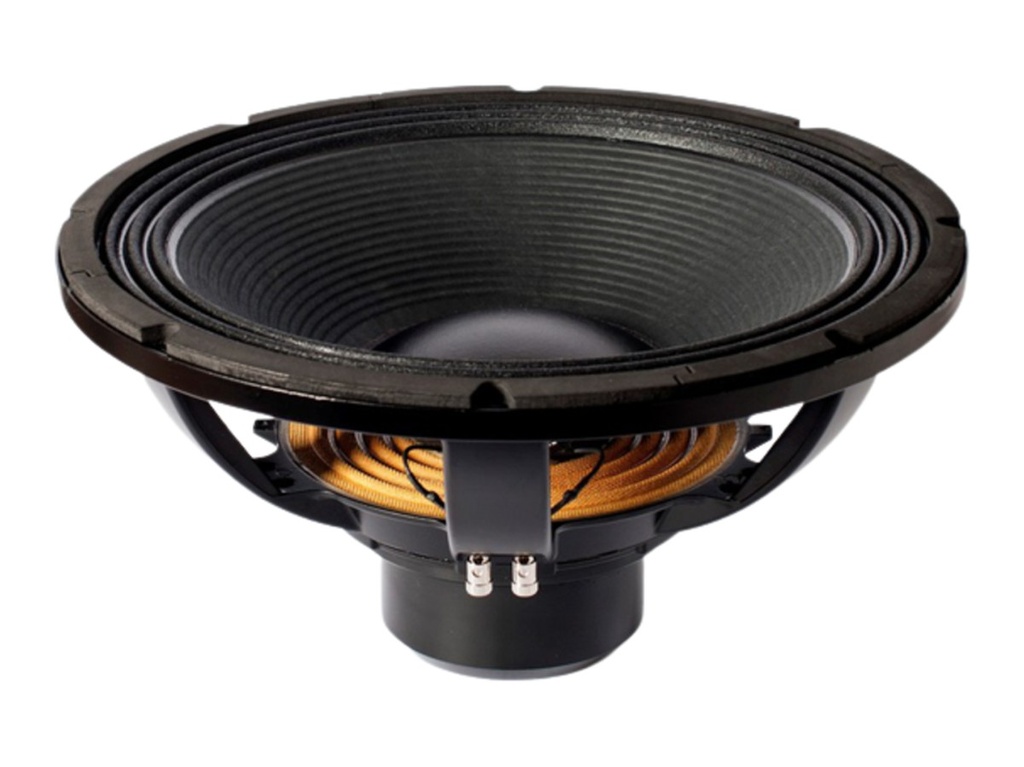

18SOUND 18NLW4100 — 18" · Tieftöner

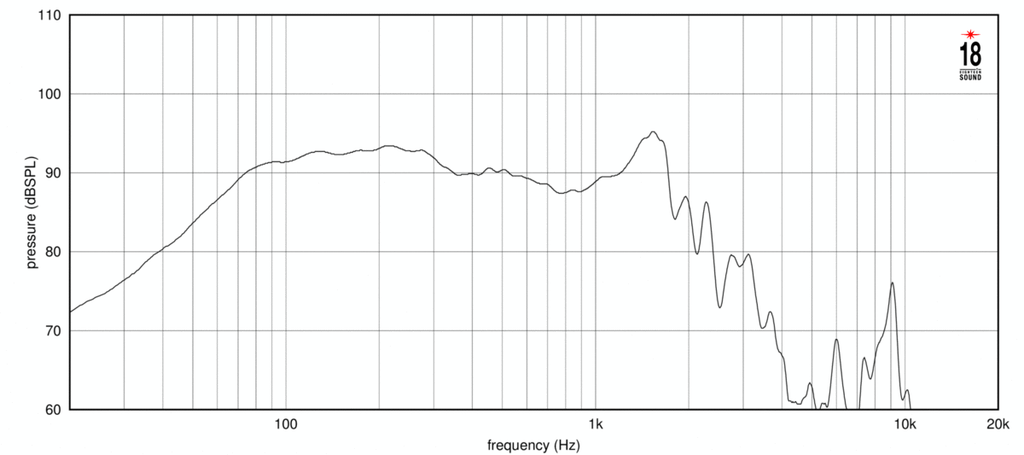

1500 W AES · 96.5 dB Empfindlichkeit · Frequenzbereich 30 Hz – 800 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1500 W AES
  • Empfindlichkeit: 96.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 10 kg
  • Einbautiefe: 232 mm
  • Frequenzbereich: 30 – 800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0041

Thiele-Small-Parameter

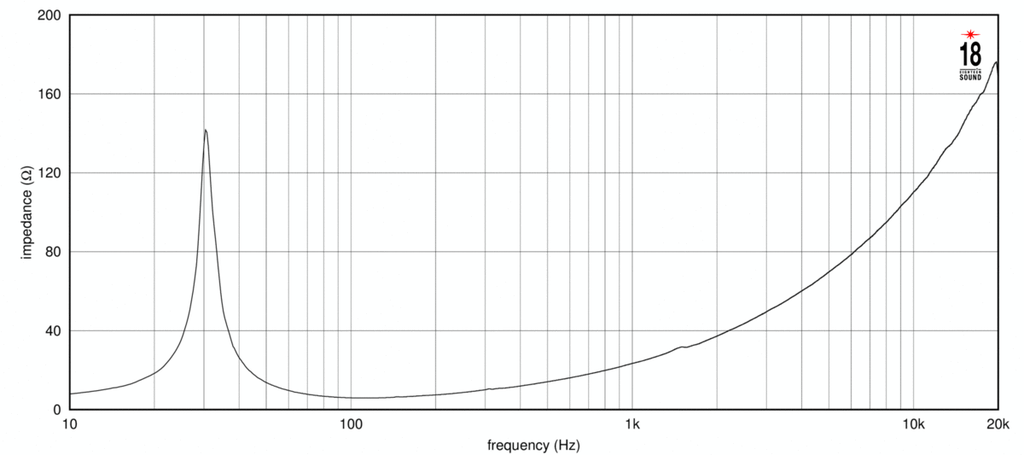

Nennimpedanz8 Ω
Resonanzfrequenz fs31 Hz
Gesamtgüte Qts0,34
Elektrische Güte Qes0,35
Mechanische Güte Qms11,2
Äquivalentvolumen Vas180,0 l
Bewegte Masse Mms307,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax15 mm
Antriebsfaktor BL29 Tm
Gleichstromwiderstand Re4,9 Ω
Schwingspuleninduktivität Le2,29 mH

Gehäusevorschlag

Der EBP von 89 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 31 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
54,2 l
Einbauresonanz Fc
64 Hz
Grenzfrequenz F3
64 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
102,4 l
Abstimmfrequenz Fb
37 Hz
Grenzfrequenz F3
40 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1500
Empfindlichkeit (dB) 96.5
Frequenz von (Hz) 30
Frequenz bis (Hz) 800

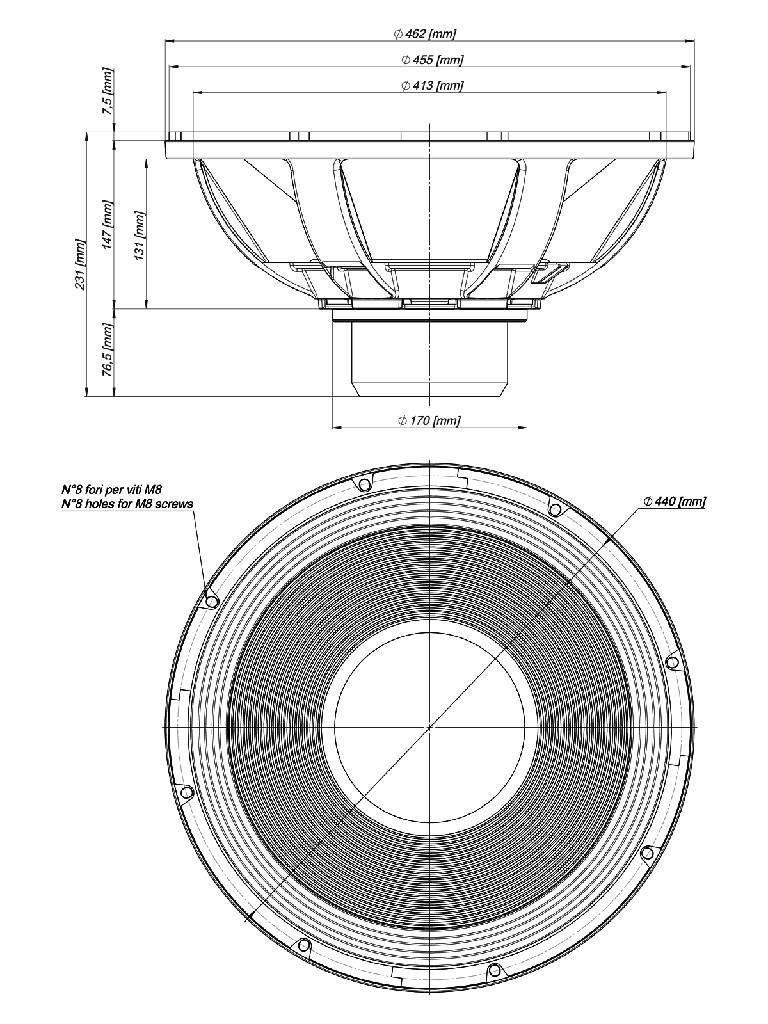

Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 232
Gewicht (kg) 10
Thiele-Small-Parameter
Re (Ω) 4.9
Le (mH) 2.29
Fs (Hz) 31
Qms 11.2
Qes 0.35
Qts 0.34
Vas (l) 180
Xmax (mm) 15
BL (Tm) 29
Mms (kg) 0.307
Sd (m²) 0.1225
