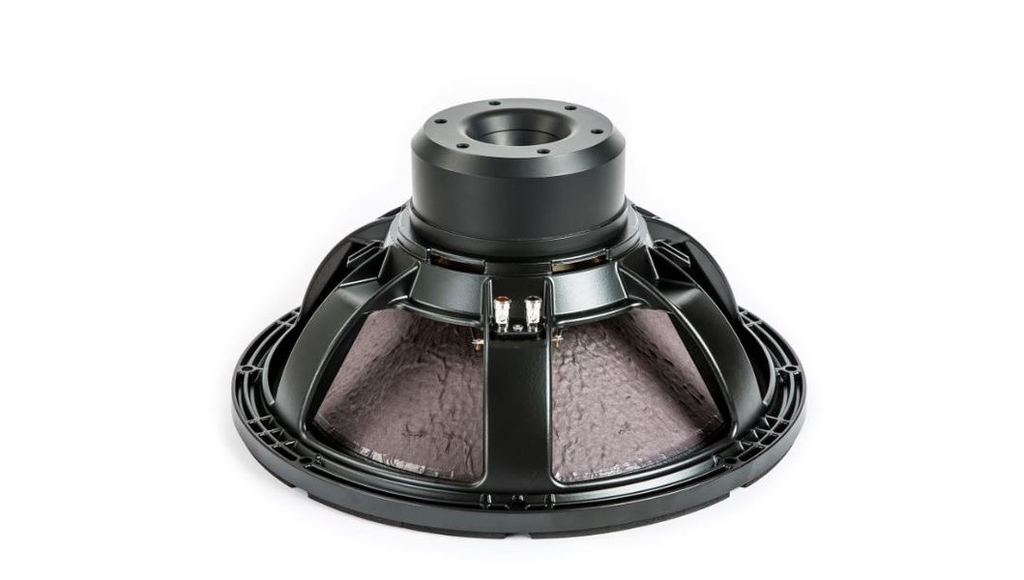

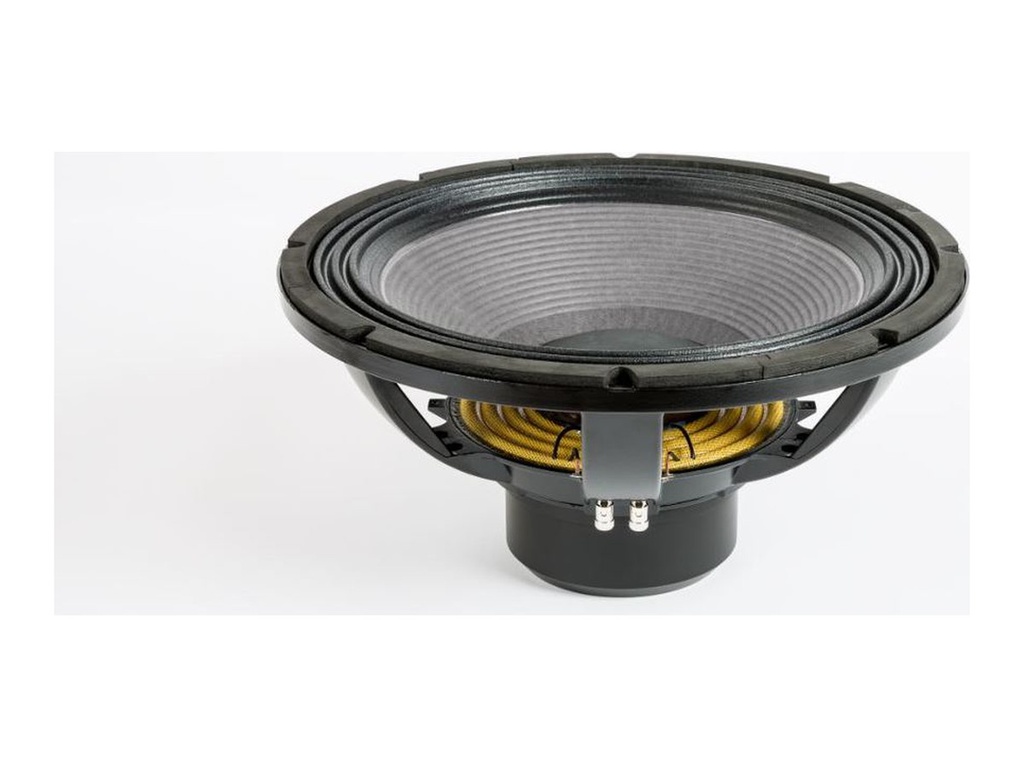

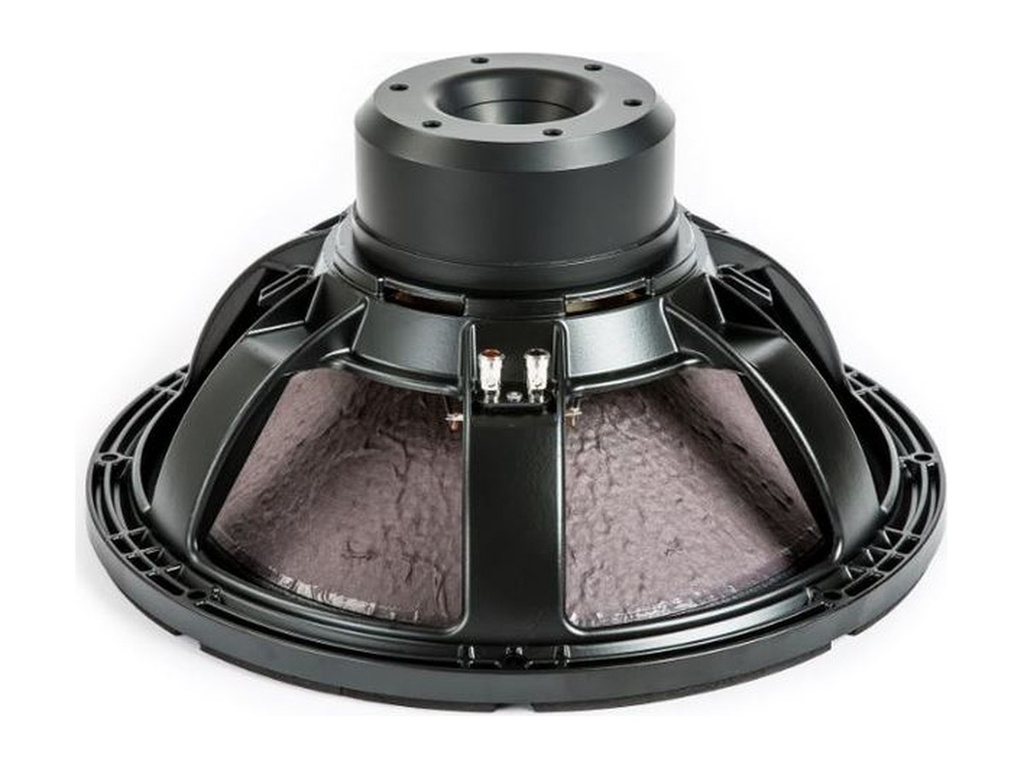

18SOUND 18NLW4500

18SOUND 18NLW4500

https://42.audio/web/image/product.template/11823/image_1920?unique=1a4f68f

18SOUND (Eighteen Sound) 18NLW4500 — 18" / 18 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
4,5"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0037

628,00 € 628.0 EUR 628,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NLW4500

18SOUND 18NLW4500 — 18" · Tieftöner

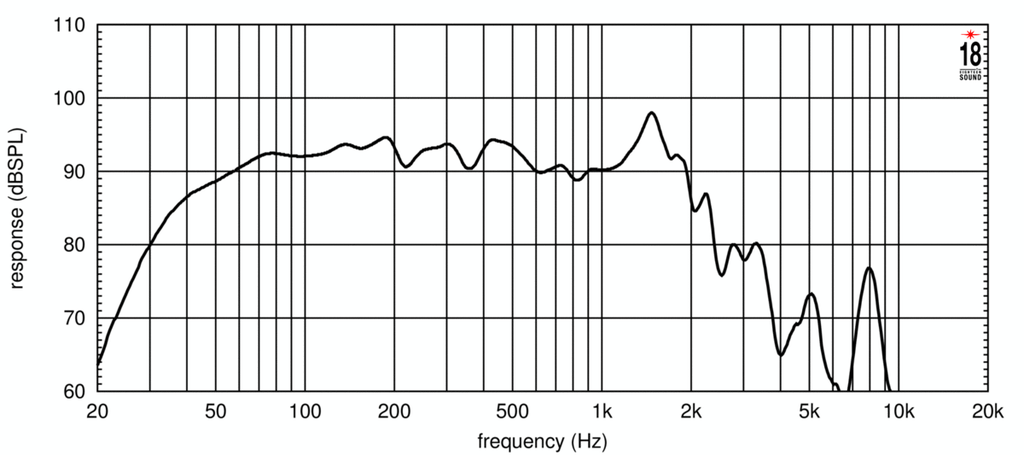

1800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4.5 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Gewicht: 12 kg
  • Einbautiefe: 233 mm
  • Frequenzbereich: 30 – 1000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0037

Thiele-Small-Parameter

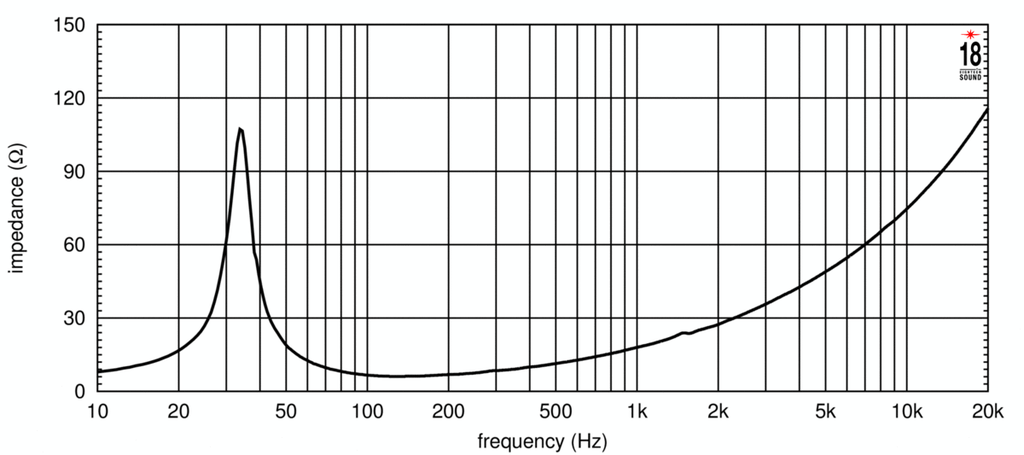

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,34
Mechanische Güte Qms9,7
Äquivalentvolumen Vas151,0 l
Bewegte Masse Mms286,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax15,3 mm
Antriebsfaktor BL30,3 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le2 mH

Gehäusevorschlag

Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
42,1 l
Einbauresonanz Fc
75 Hz
Grenzfrequenz F3
75 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
77,8 l
Abstimmfrequenz Fb
43 Hz
Grenzfrequenz F3
47 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 97
Frequenz von (Hz) 30
Frequenz bis (Hz) 1000

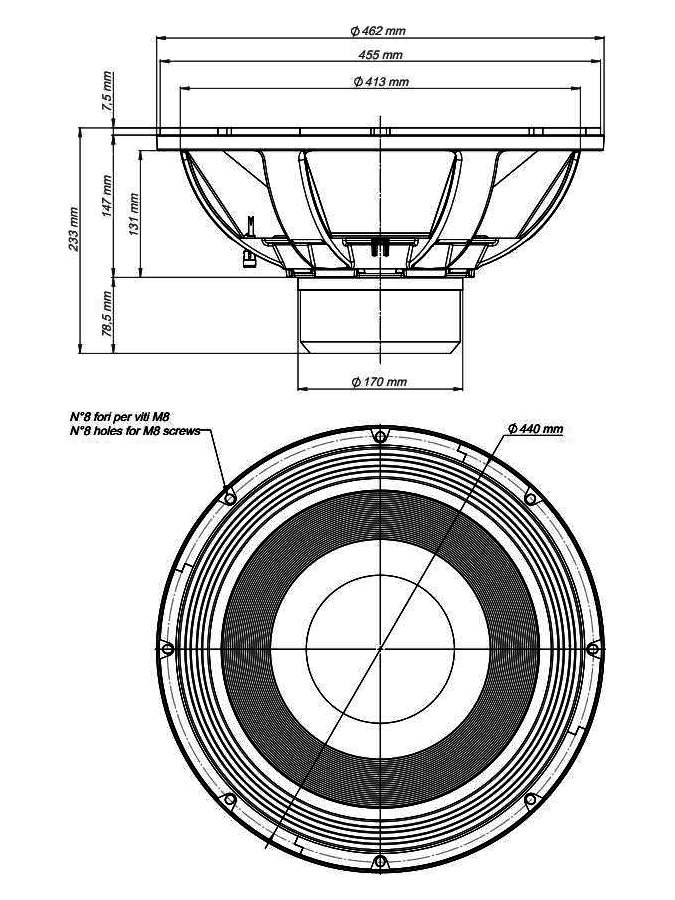

Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4.5
Einbautiefe (mm) 233
Gewicht (kg) 12
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 2
Fs (Hz) 35
Qms 9.7
Qes 0.34
Qts 0.33
Vas (l) 151
Xmax (mm) 15.3
BL (Tm) 30.3
Mms (kg) 0.286
Sd (m²) 0.1225
