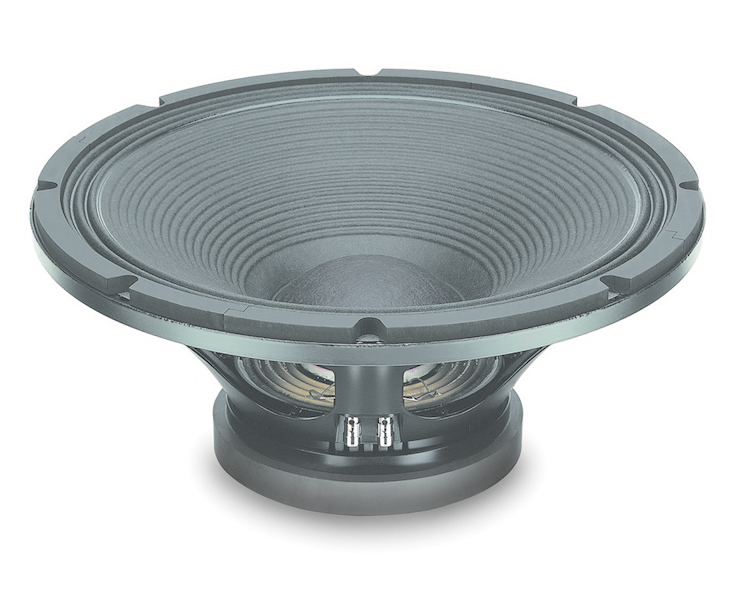

18SOUND 18W1300

https://42.audio/web/image/product.template/11744/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 18W1300 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0011

384,00 € 384.0 EUR 384,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18W1300

18SOUND 18W1300 — 18" · Tieftöner

850 W AES · 99.5 dB Empfindlichkeit · Frequenzbereich 38 Hz – 3300 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 850 W AES
  • Empfindlichkeit: 99.5 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 13 kg
  • Einbautiefe: 211 mm
  • Frequenzbereich: 38 – 3300 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0011

18Sound 18W1300: 18"-Ferrit-Tieftöner mit 99,5 dB Wirkungsgrad und 336 l Vas

Der 18W1300 gehört zur W-Serie von 18Sound und ist ein Tieftöner, der auf leichte Membran und hohen Wirkungsgrad setzt: 99,5 dB Empfindlichkeit bei nur 0,129 kg bewegter Masse. Der Ferrit-Magnet treibt eine 4"-Schwingspule an, die Belastbarkeit liegt bei 850 W, die Nennimpedanz bei 8 Ω mit Re 5 Ω.

Das Vas von 336 l ist groß, was eine weiche Aufhängung und eine leichte Membran verrät. Zusammen mit fs 35 Hz und Qts 0,33 ergibt sich ein Treiber, der in großen Reflexgehäusen tief spielt, ohne viel Leistung zu brauchen. Xmax 8,5 mm setzt allerdings die Grenze: Der 18W1300 ist ein Pegel-Bass für Bassreflex und Hornsysteme, kein Langhub-Subwoofer für kleine Kisten. Das geringe Le von 1,48 mH kommt der Impulswiedergabe im oberen Bassbereich zugute.

Einsatz und Gehäuse

Der EBP liegt mit 100 genau auf der Grenze, Bassreflex ist trotzdem die naheliegende Wahl. Der Richtwert aus den TSP: rund 209 l Volumen, Abstimmung auf 40 Hz, untere Grenzfrequenz bei etwa 43 Hz. Geschlossen wären etwa 94 l mit fc 75 Hz möglich, dann aber mit spürbar weniger Tiefgang. Mit der Gehäuseberechnung bei 42.audio kannst du kleinere Volumina mit höherer Abstimmung durchspielen, wenn der Platz fehlt.

Der Frequenzgang von 38 bis 3300 Hz erlaubt den Einsatz als Bass in einer 2-Wege-PA-Box mit Hornhochtöner, sofern die Trennung deutlich über der unteren Grenze liegt. Mit 211 mm Einbautiefe passt er in flache Gehäuse, das Gewicht von 13 kg ist typisch Ferrit.

Worauf du achten solltest

  • 99,5 dB Empfindlichkeit – mit 850 W erreicht er hohe Pegel, mehr Leistung bringt wenig
  • Xmax 8,5 mm: Hochpass unter der Abstimmfrequenz schützt vor Anschlagen
  • Vas 336 l verlangt ein großes Gehäuse, Richtwert 209 l Bassreflex
  • 8 Ω, Re 5 Ω, Le 1,48 mH – leicht zu treiben, impulsschnell
  • Einbautiefe 211 mm, Gewicht 13 kg

Häufige Fragen

18W1300 oder 18NLW4500 – was ist der Unterschied?

Beide teilen fs 35 Hz und Qts 0,33, aber der 18NLW4500 hat mit 151 l ein deutlich kleineres Vas und einen Neodym-Antrieb. Der 18W1300 braucht mehr Volumen, bringt dafür 99,5 dB Wirkungsgrad mit.

Reicht der 18W1300 für einen Bassreflex-Sub im Verleih?

Für Reflex-Subs mit Abstimmung um 40 Hz ja, sofern die Endstufe einen Limiter hat. Für Tiefbass unterhalb der Abstimmfrequenz sind Langhubtreiber mit größerem Xmax die bessere Wahl.

Welche Endstufe empfiehlt sich?

Eine Endstufe um 850 W an 8 Ω. Wegen der 99,5 dB Empfindlichkeit ist Leistungsreserve weniger wichtig als ein guter Hochpass und ein Limiter, der die 8,5 mm Xmax respektiert.

18Sound 18W1300: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 18W1300 ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie W und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 18W1300 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms5
Äquivalentvolumen Vas336,0 l
Bewegte Masse Mms129,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax8,5 mm
Antriebsfaktor BL20,4 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,48 mH

Gehäusevorschlag

Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 35 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
93,6 l
Einbauresonanz Fc
75 Hz
Grenzfrequenz F3
75 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
173,2 l
Abstimmfrequenz Fb
43 Hz
Grenzfrequenz F3
47 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 850
Empfindlichkeit (dB) 99.5
Frequenz von (Hz) 38
Frequenz bis (Hz) 3300
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 211
Gewicht (kg) 13
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.48
Fs (Hz) 35
Qms 5
Qes 0.35
Qts 0.33
Vas (l) 336
Xmax (mm) 8.5
BL (Tm) 20.4
Mms (kg) 0.129
Sd (m²) 0.1225
