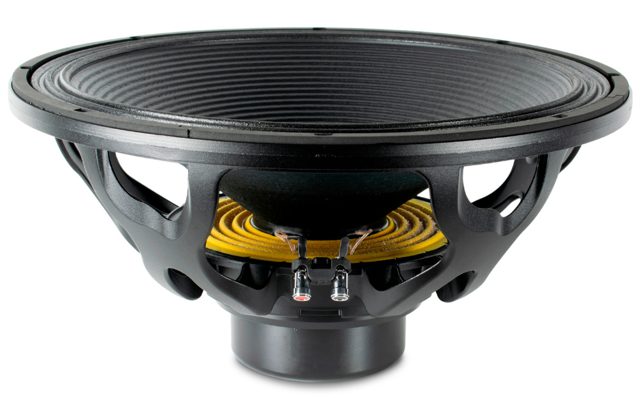

BEYMA 18LEX1200Nd
BEYMA 18LEX1200Nd — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1200 W AES - 98 dB - 40 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0004
Dokumente
BEYMA 18LEX1200Nd — 18" · Tieftöner · Neodym-Magnet
1200 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1000 Hz
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 9 kg
- Einbautiefe: 225 mm
- Frequenzbereich: 40 – 1000 Hz
Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0004
Beyma 18LEX1200Nd: 9 kg leichter 18"-Tieftöner mit BL 26,4 Tm und 1200 W AES
Kräftiger Antrieb, wenig Gewicht: Der Beyma 18LEX1200Nd kombiniert einen Neodym-Magneten mit einer 4"-Schwingspule und kommt so auf BL 26,4 Tm bei 9 kg Gesamtgewicht. Der 18"-Tieftöner aus der LEX-Serie ist mit 1200 W AES belastbar, hat 98 dB Empfindlichkeit an 8 Ω und deckt 40 bis 1000 Hz ab.
Gegenüber weicher aufgehängten Subwoofer-Chassis ist er straffer abgestimmt: fs 36 Hz, Qts 0,33 und Vas 219 l. Der niedrige Qes von 0,35 bei 200 g bewegter Masse zeigt, wie fest der Motor die Membran im Griff hat. Mit 11 mm Xmax bleibt trotzdem genug Hub für ordentlichen Tiefbasspegel, und das Qms von 10,9 spricht für eine mechanisch verlustarme Aufhängung.
Einsatz und Gehäuse
Mit EBP 103 gehört der 18LEX1200Nd ins Bassreflexgehäuse. Der Richtwert liegt bei 136 l mit Abstimmung auf 41 Hz und einem f3 um 44 Hz – für einen 18" ein handliches Volumen, das sich für Sub-Tops und kompakte Reflex-Subs auf der Bühne anbietet. Geschlossen ergeben sich 61 l bei fc 77 Hz, was ohne Entzerrung wenig Tiefgang lässt und nur mit DSP-Anhebung sinnvoll ist. Die Einbautiefe beträgt 225 mm.
Die Kombination aus 9 kg und 136 l Richtvolumen macht das Chassis interessant für Touring-Subs, bei denen Gewicht und Packmaß zählen. Als Subwoofer trennst du weit unterhalb der 1000 Hz, die Induktivität von 1,7 mH spielt dann keine Rolle. Ein Hochpass unter der Abstimmfrequenz schützt die 11 mm Xmax bei voller Leistung. Andere Volumen und Abstimmungen rechnest du in der Gehäuseberechnung von 42.audio durch.
Worauf du achten solltest
- 8 Ω Nennimpedanz, Re 5,3 Ω: unkritische Last für PA-Endstufen.
- 9 kg dank Neodym: deutliche Entlastung für Touring-Gehäuse.
- Einbautiefe 225 mm bei 4"-Schwingspule.
- Qts 0,33, EBP 103: Bassreflex mit Richtwert 136 l – geschlossen nur mit Entzerrung.
- Xmax 11 mm: Hochpass unter der Abstimmung von 41 Hz einplanen.
Häufige Fragen
18LEX1200Nd oder 18 Sound 18NLW4500?
Beide haben Qts 0,33 und eine Resonanz um 35 bis 36 Hz. Der 18NLW4500 hat mit Vas 151 l eine steifere Aufhängung und läuft in einem noch kleineren Gehäuse, der 18LEX1200Nd mit Vas 219 l landet beim Richtwert von 136 l. Beide Chassis führt 42.audio im Shop, den Parametervergleich findest du in der Chassis-Datenbank.
Geht der 18LEX1200Nd auch im geschlossenen Gehäuse?
Der Richtwert liegt bei 61 l mit fc 77 Hz. Für einen Subwoofer ist das ohne Entzerrung zu wenig Tiefgang; mit DSP-Anhebung funktioniert es, kostet aber Hub und Leistung. Die 11 mm Xmax setzen dabei die Grenze.
Welche Endstufe passt zum 18LEX1200Nd?
1200 W AES an 8 Ω sind die Dauerbelastbarkeit. Ein Verstärker in dieser Klasse an 8 Ω nutzt das Chassis aus, mit 98 dB Empfindlichkeit reicht auch weniger für hohe Pegel. Limiter und Hochpass sind wichtiger als Leistungsreserven.
Beyma 18LEX1200Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LEX1200Nd ist ein 18-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 18LEX1200Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 36 Hz |
| Gesamtgüte Qts | 0,33 |
| Elektrische Güte Qes | 0,35 |
| Mechanische Güte Qms | 10,9 |
| Äquivalentvolumen Vas | 219,0 l |
| Bewegte Masse Mms | 200,0 g |
| Lineare Auslenkung Xmax | 11 mm |
| Verschiebevolumen Vd | 1 cm³ |
| Antriebsfaktor BL | 26,4 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 1,7 mH |
Gehäusevorschlag
Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 36 / 0,35
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 61,0 l
- Einbauresonanz Fc
- 77 Hz
- Grenzfrequenz F3
- 77 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 112,9 l
- Abstimmfrequenz Fb
- 44 Hz
- Grenzfrequenz F3
- 48 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 18NLW4500fs 35 Hz · Qts 0,33 · Vas 151 l · im Shop
- 18 Sound 18W1300fs 35 Hz · Qts 0,33 · Vas 336 l · im Shop
- FaitalPRO 18HP1060fs 35 Hz · Qts 0,33 · Vas 184,4 l · in der Datenbank
- 18 Sound 18NTLS5000fs 37 Hz · Qts 0,33 · Vas 75 l · in der Datenbank
- FaitalPRO 18HW1070fs 32 Hz · Qts 0,33 · Vas 191,5 l · in der Datenbank
- FaitalPRO 18HP1030fs 35 Hz · Qts 0,32 · Vas 172,2 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LEX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 1000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 225 |
| Gewicht (kg) | 9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 1.7 |
| Fs (Hz) | 36 |
| Qms | 10.9 |
| Qes | 0.35 |
| Qts | 0.33 |
| Vas (l) | 219 |
| Xmax (mm) | 11 |
| Vd (cm³) | 1.3 |
| BL (Tm) | 26.4 |
| Mms (kg) | 0.2 |
