18SOUND 18NLW9000 — 18" · Tieftöner

1800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 32 Hz – 2500 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 5.31 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 12.5 kg

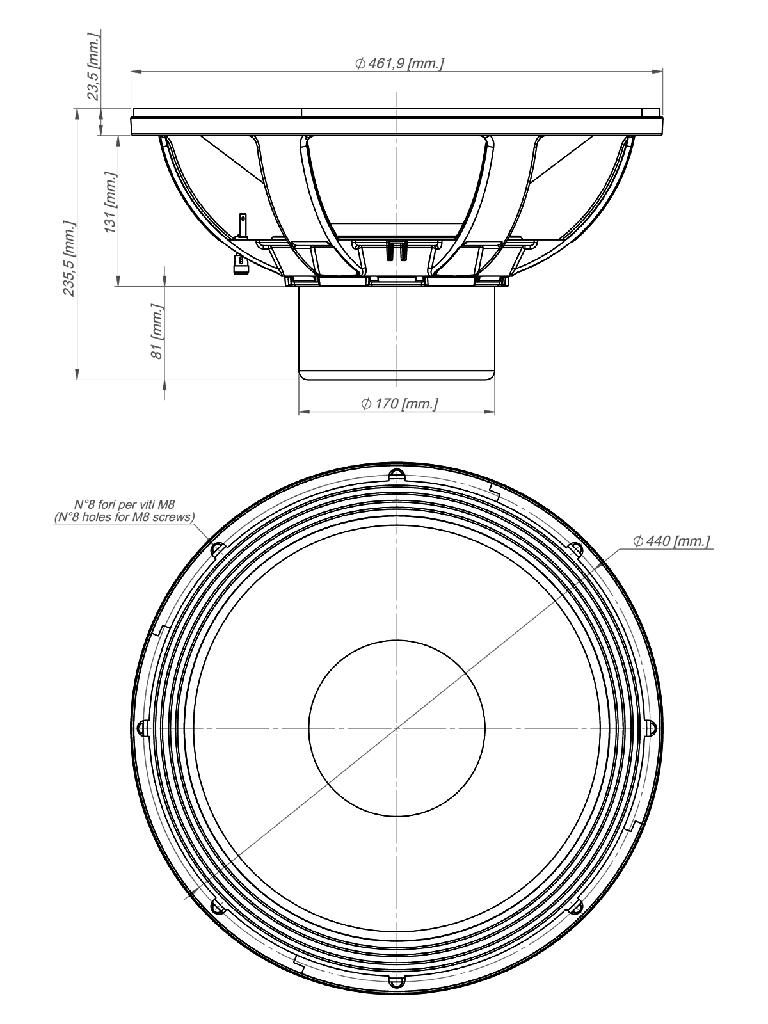

  • Einbautiefe: 237 mm

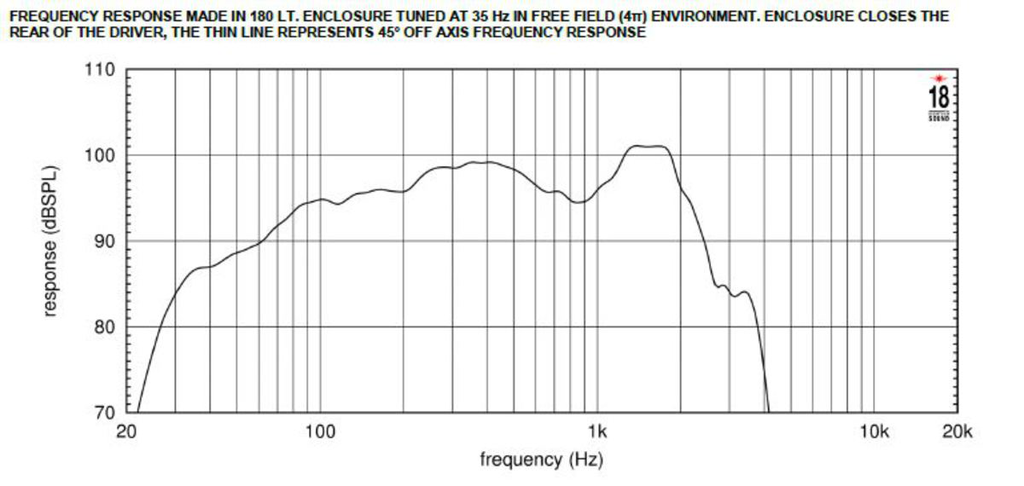

  • Frequenzbereich: 32 – 2500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0039

18Sound 18NLW9000: 18"-Neodym-Bass mit 5,31"-Schwingspule, 1.800 W AES und 97 dB

Beim 18Sound 18NLW9000 dreht sich alles um die Schwingspule: 5,31" Durchmesser sind für ein 18"-Chassis außergewöhnlich groß und der Grund, warum das Chassis 1.800 W AES verträgt, ohne dass die Membran mit 218 g Mms schwer werden musste. Der Neodymantrieb bringt 28 Tm, der Kennschalldruck liegt bei 97 dB, und der Übertragungsbereich reicht von 32 Hz bis 2.500 Hz. Das ist die Kombination, die den 18NLW9000 zum Allrounder der NLW-Serie macht: Sub-Belastbarkeit mit Fullrange-Bandbreite.

Die Parameter lesen sich klassisch für einen PA-Bass: Fs 34 Hz, Qts 0,31, Vas 206 l, Xmax 14 mm, Le 1,9 mH. Das Ferrit-Pendant im eigenen Haus ist der 18LW2400 mit identischem Qts und Vas 230 l, der 18LW2420 liegt ebenfalls nah dran. Aus anderen Häusern stehen der FaitalPRO 18HP1010 und der FaitalPRO 18XL1600 mit Qts 0,31 in der Datenbank. Mit 12,5 kg und 237 mm Einbautiefe ist der 18NLW9000 der Kompromiss aus Gewicht, Belastbarkeit und Bandbreite, den viele Hersteller kompakter Hochleistungs-Subs suchen.

Einsatz und Gehäuse

Mit einem EBP von 106 gehört das Chassis ins Bassreflexgehäuse. Der Richtwert liegt bei rund 107 l Nettovolumen, abgestimmt auf 41 Hz, mit einer unteren Grenzfrequenz f3 um 46 Hz. Das passt zu einem Touring-Sub, der mit 14 mm Xmax genug Hub hat, um die Abstimmung per DSP nach unten zu ziehen, ohne an den Anschlag zu geraten. Geschlossen ergäbe sich als Richtwert 49 l bei 78 Hz Resonanz, was für einen Sub nicht sinnvoll ist. Rechne die Auslegung in der Gehäuseberechnung bei 42.audio nach, insbesondere die Portfläche, damit bei 1.800 W keine Strömungsgeräusche entstehen.

Die Bandbreite bis 2.500 Hz und die Induktivität von 1,9 mH erlauben zusätzlich den Betrieb als Bass in einer Zweiwege-Fullrange-Box mit Kompressionstreiber und Horn. Die Trennung liegt dann sinnvoll im Bereich weniger hundert Hertz bis knapp über 1 kHz, weit unterhalb der nominellen Grenze, damit das Horn die Richtwirkung übernimmt, bevor die 18"-Membran stark bündelt.

Worauf du achten solltest

  • 8 Ω, Re 5,5 Ω: Verstärkerkanäle um 1.800 W an 8 Ω, mit Limiter und Hochpass betreiben.
  • 5,31"-Schwingspule: sehr große Kühlfläche, daher hohe Dauerbelastbarkeit bei leichter Membran.
  • Xmax 14 mm bei Qts 0,31: für Bassreflex um 41 Hz mit DSP-Reserve nach unten.
  • Bereich bis 2.500 Hz: taugt auch als Bass in Fullrange-Boxen, nicht nur als Sub.
  • 12,5 kg, 237 mm Einbautiefe: Neodym, aber wegen der großen Spule kein Leichtgewicht.

Häufige Fragen

18NLW9000 oder 18LW2400?

Beide haben Qts 0,31 und landen in ähnlichen Bassreflexvolumen. Der 18NLW9000 bietet mit 5,31"-Spule 1.800 W AES und 14 mm Xmax, der Ferrit-18LW2400 mit 4"-Spule liegt in Belastbarkeit und Hub darunter. Wer die Belastbarkeit und den Hub braucht, nimmt den 18NLW9000; für kleinere Budgets und weniger Pegel reicht der Ferrit-18LW2400.

Welches Gehäuse ist als Richtwert sinnvoll?

Bassreflex um 107 l, abgestimmt auf 41 Hz, mit f3 um 46 Hz. Bei 14 mm Xmax lässt sich die Abstimmung mit DSP-Entzerrung nach unten strecken. Geschlossen mit 49 l und 78 Hz Resonanz bringt bei diesem Chassis keinen Tiefgang.

Wie viel Verstärkerleistung ist sinnvoll?

Rund 1.800 W an 8 Ω pro Chassis, mit Limiter. Der Kennschalldruck von 97 dB sorgt dafür, dass auch deutlich weniger Leistung hohe Pegel liefert. Ein Hochpass unterhalb der Abstimmfrequenz schützt die Membran vor Überhub.

Bei 42.audio bekommst du den 18SOUND 18NLW9000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

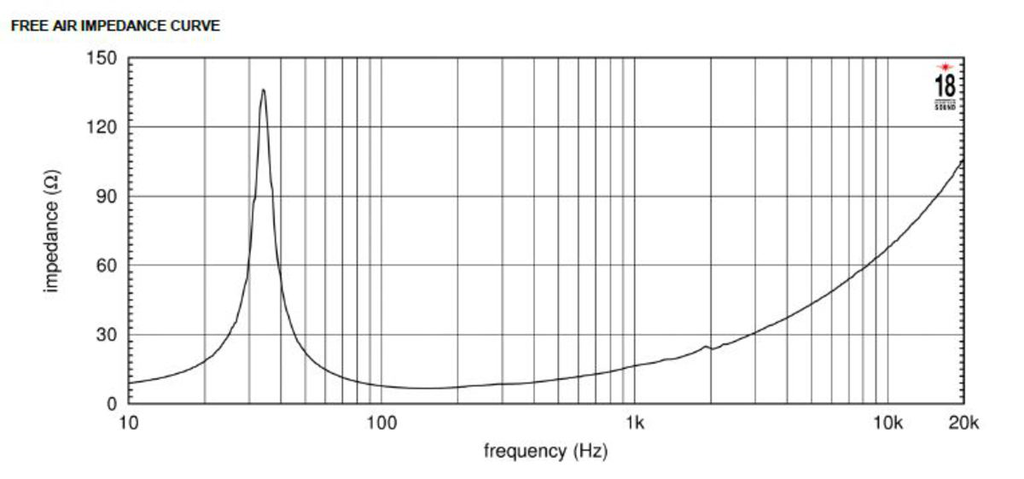

Nennimpedanz8 Ω
Resonanzfrequenz fs34 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,32
Mechanische Güte Qms7
Äquivalentvolumen Vas206,0 l
Bewegte Masse Mms218,0 g
Membranfläche Sd1.222 cm²
Lineare Auslenkung Xmax14 mm
Antriebsfaktor BL28 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,9 mH

Gehäusevorschlag

Der EBP von 106 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 34 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
49,0 l
Einbauresonanz Fc
78 Hz
Grenzfrequenz F3
78 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
86,4 l
Abstimmfrequenz Fb
45 Hz
Grenzfrequenz F3
50 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 97
Frequenz von (Hz) 32
Frequenz bis (Hz) 2500
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 5.31
Einbautiefe (mm) 237
Gewicht (kg) 12.5
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.9
Fs (Hz) 34
Qms 7
Qes 0.32
Qts 0.31
Vas (l) 206
Xmax (mm) 14
BL (Tm) 28
Mms (kg) 0.218
Sd (m²) 0.1222
