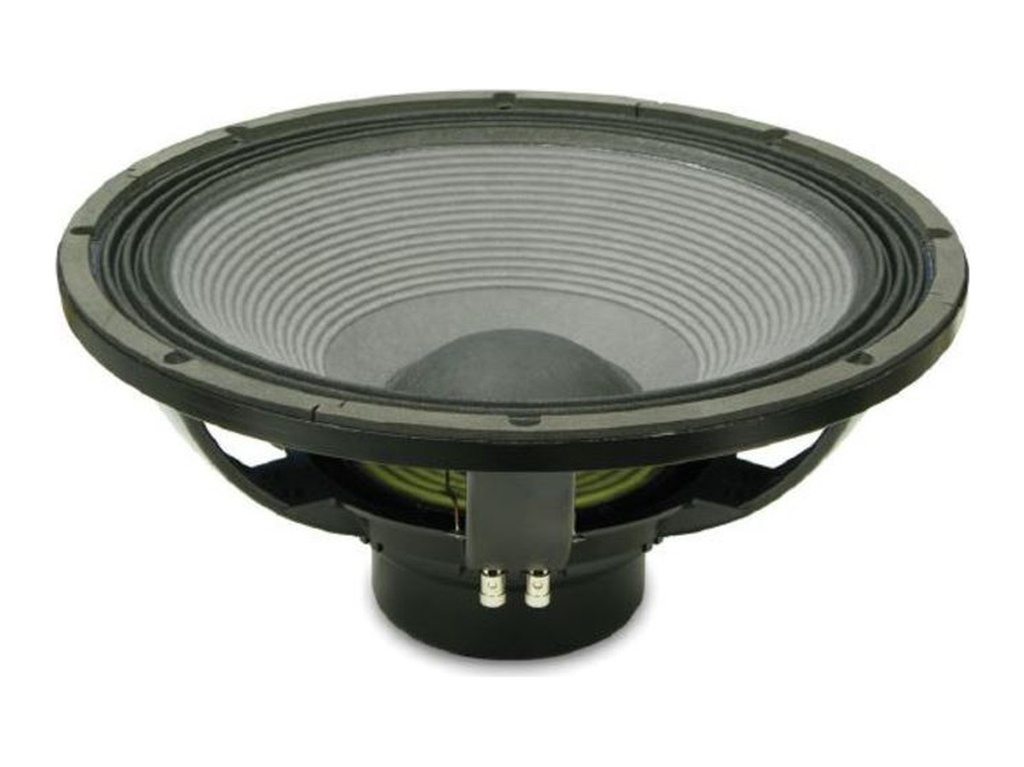

18SOUND 18NLW9400

18SOUND 18NLW9400

https://42.audio/web/image/product.template/11826/image_1920?unique=0888e94

18SOUND (Eighteen Sound) 18NLW9400 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0040

419,00 € 419.0 EUR 419,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NLW9400

18SOUND 18NLW9400 — 18" · Tieftöner

1200 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2500 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1200 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 8.7 kg
  • Einbautiefe: 223 mm
  • Frequenzbereich: 30 – 2500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0040

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs33 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,28
Mechanische Güte Qms6,1
Äquivalentvolumen Vas268,0 l
Bewegte Masse Mms180,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax9,5 mm
Antriebsfaktor BL26 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,9 mH

Gehäusevorschlag

Der EBP von 118 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 33 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
41,9 l
Einbauresonanz Fc
90 Hz
Grenzfrequenz F3
90 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
62,9 l
Abstimmfrequenz Fb
52 Hz
Grenzfrequenz F3
62 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1200
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 2500
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 223
Gewicht (kg) 8.7
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.9
Fs (Hz) 33
Qms 6.1
Qes 0.28
Qts 0.26
Vas (l) 268
Xmax (mm) 9.5
BL (Tm) 26
Mms (kg) 0.18
Sd (m²) 0.1225
