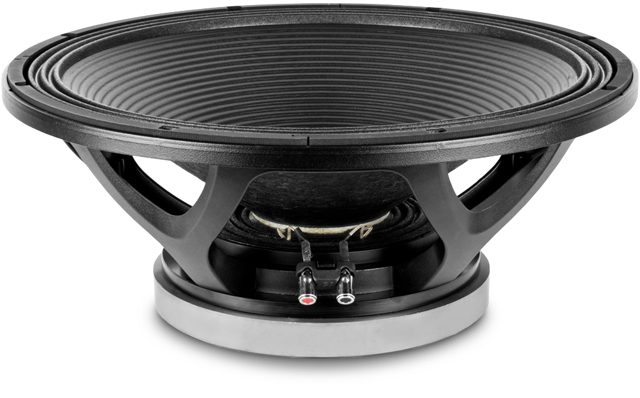

BEYMA 18PW1400Fe/S

BEYMA 18PW1400Fe/S

https://42.audio/web/image/product.template/11521/image_1920?unique=8629204

BEYMA 18PW1400Fe/S — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1400 W AES - 98 dB - 25 – 1800 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0008

421,00 € 421.0 EUR 421,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18PW1400Fe/S

BEYMA 18PW1400Fe/S — 18" · Tieftöner · Ferrit-Magnet

1400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 25 Hz – 1800 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 16.9 kg
  • Einbautiefe: 206.5 mm
  • Frequenzbereich: 25 – 1800 Hz

Serie: PW · Artikel-Nr: 42A-CHS-TT-BEY-0008

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms10,2
Äquivalentvolumen Vas228,9 l
Bewegte Masse Mms230,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax10 mm
Verschiebevolumen Vd1.251 cm³
Antriebsfaktor BL29 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 114 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 32 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
39,1 l
Einbauresonanz Fc
84 Hz
Grenzfrequenz F3
84 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
60,8 l
Abstimmfrequenz Fb
48 Hz
Grenzfrequenz F3
57 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie PW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 25
Frequenz bis (Hz) 1800
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 206.5
Gewicht (kg) 16.9
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 1.2
Fs (Hz) 32
Qms 10.2
Qes 0.28
Qts 0.27
Vas (l) 228.9
Xmax (mm) 10
Vd (cm³) 1251
BL (Tm) 29
Mms (kg) 0.23
Sd (m²) 0.1255
