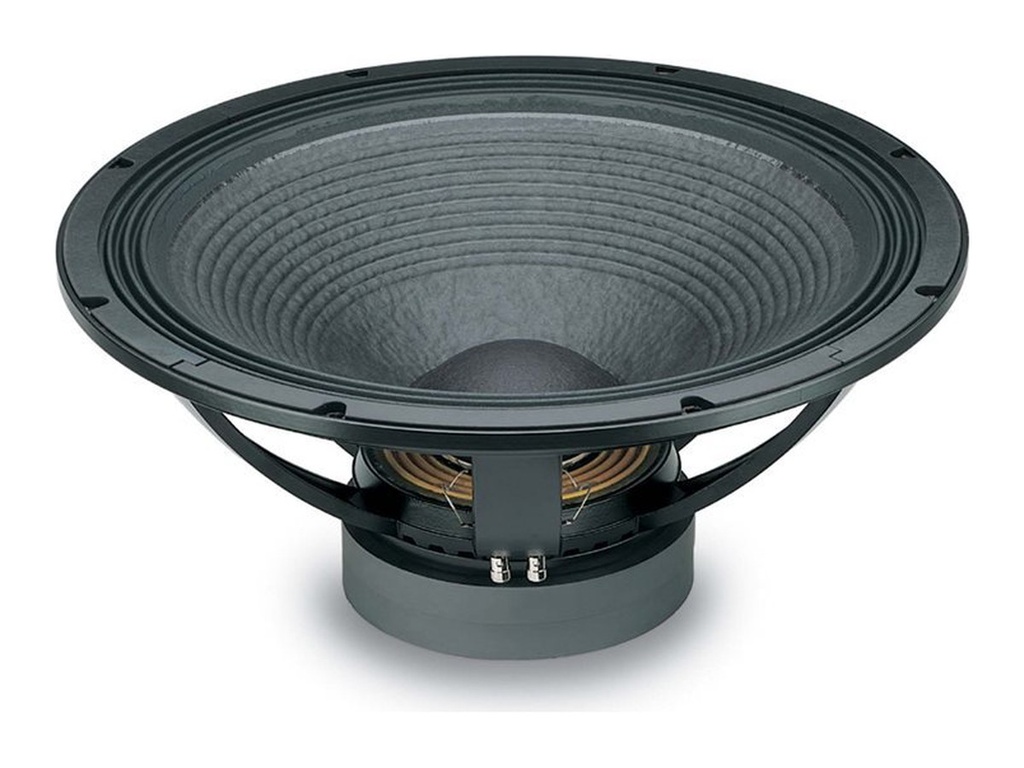

18SOUND 21LW1400

https://42.audio/web/image/product.template/11735/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 21LW1400 — 21" / 21 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0002

658,00 € 658.0 EUR 658,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 21LW1400

18SOUND 21LW1400 — 21" · Tieftöner

1000 W AES · 99 dB Empfindlichkeit · Frequenzbereich 24 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 17 kg

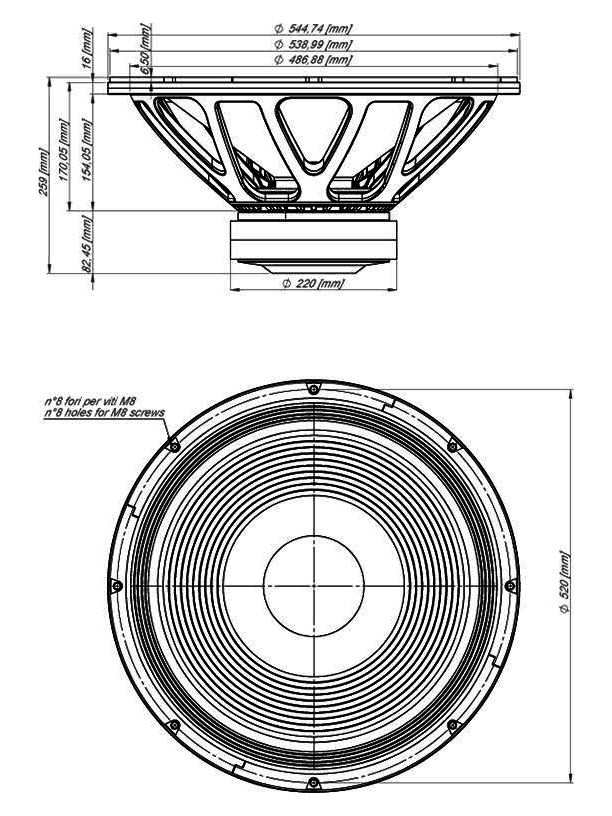

  • Einbautiefe: 259 mm

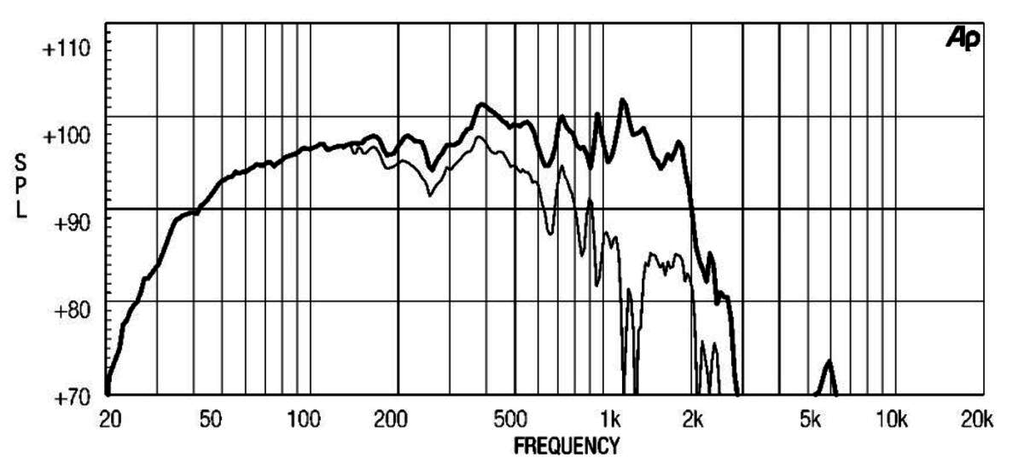

  • Frequenzbereich: 24 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0002

18Sound 21LW1400: 21"-Ferrit-Tieftöner mit 99 dB und fs 28 Hz für Reflex-Subwoofer

Der 21LW1400 ist der Wirkungsgrad-Spezialist unter den 21-Zöllern von 18Sound: 99 dB Empfindlichkeit, Ferrit-Antrieb mit 4"-Schwingspule, 1000 W Belastbarkeit an 8 Ω. Eine Resonanzfrequenz von 28 Hz bei 0,296 kg bewegter Masse und Vas 385 l beschreibt eine weich aufgehängte, große Membran mit kräftigem Antrieb – BL 33,5 Tm bei Re 5 Ω.

Qts 0,24 ist niedrig, der Motor dominiert also die Dämpfung. Solche Treiber wollen Bassreflex oder Hornladung, in geschlossenen Gehäusen bleibt vom Tiefgang wenig übrig. Xmax liegt bei 9,5 mm: kein Langhub-Sub, sondern ein Chassis, das über Membranfläche (Sd 0,166 m²) und Wirkungsgrad Pegel macht. Der Frequenzgang reicht von 24 bis 2000 Hz, was den 21LW1400 auch für tief getrennte Bass-Sektionen jenseits reiner Subwoofer-Aufgaben qualifiziert.

Einsatz und Gehäuse

Mit EBP 117 ist Bassreflex gesetzt. Der Richtwert: etwa 96 l bei Abstimmung auf 42 Hz und f3 um 54 Hz. Das ist für einen 21-Zöller ein kompaktes Volumen – wer tiefer will, geht in der Gehäuseberechnung bei 42.audio auf größere Volumina und tiefere Abstimmung, muss dann aber den Hub im Auge behalten. Geschlossen ergäben sich rund 50 l mit fc 82 Hz, praktisch nur mit starker Entzerrung nutzbar.

Als Subwoofer wird tief getrennt; ein Hochpass unter der Abstimmfrequenz ist bei 9,5 mm Xmax wichtiger als Leistungsreserve. Die Einbautiefe von 259 mm und 17 kg Gewicht gehören in die Gehäuseplanung, gerade bei Doppelbestückung.

Worauf du achten solltest

  • Qts 0,24, EBP 117: Bassreflex oder Horn, nicht geschlossen
  • Xmax 9,5 mm – Limiter und Hochpass einplanen
  • 99 dB Empfindlichkeit: 1000 W reichen für sehr hohe Pegel
  • 17 kg Ferrit-Gewicht, Einbautiefe 259 mm
  • 8 Ω, Re 5 Ω, Le 2,85 mH

Häufige Fragen

Wie unterscheidet sich der 21LW1400 vom 21LW2600 aus derselben Serie?

Der 21LW2600 liegt bei fs 27 Hz, Qts 0,29 und 332 l Vas, der 21LW1400 bei fs 28 Hz, Qts 0,24 und 385 l. Der 21LW1400 ist der stärker vom Antrieb dominierte, wirkungsgradorientierte Treiber und braucht zwingend Reflex- oder Hornladung.

Welche Endstufe passt?

Eine Endstufe um 1000 W an 8 Ω genügt; zwei Chassis parallel an 4 Ω sind an den meisten PA-Endstufen problemlos. Wichtig ist ein Hochpass, da 9,5 mm Xmax unterhalb der Abstimmung schnell erreicht sind.

Eignet sich der 21LW1400 für Bandpass- oder Horngehäuse?

Ja, die niedrige Güte und der hohe Wirkungsgrad sind typisch für hornbeladene Bässe. Vas 385 l und fs 28 Hz verlangen jedoch entsprechend große Hornmünder oder Bandpass-Kammern.

18Sound 21LW1400: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 21LW1400 ist ein 21-Zoll-Tieftöner mit Ferritmagnet aus der Serie LW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 21LW1400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs28 Hz
Gesamtgüte Qts0,24
Elektrische Güte Qes0,24
Mechanische Güte Qms9,32
Äquivalentvolumen Vas385,0 l
Bewegte Masse Mms296,0 g
Membranfläche Sd1.660 cm²
Lineare Auslenkung Xmax9,5 mm
Antriebsfaktor BL33,5 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le2,85 mH

Gehäusevorschlag

Der EBP von 117 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 28 / 0,24

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
50,1 l
Einbauresonanz Fc
82 Hz
Grenzfrequenz F3
82 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
69,4 l
Abstimmfrequenz Fb
48 Hz
Grenzfrequenz F3
60 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 99
Frequenz von (Hz) 24
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 259
Gewicht (kg) 17
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 2.85
Fs (Hz) 28
Qms 9.32
Qes 0.24
Qts 0.24
Vas (l) 385
Xmax (mm) 9.5
BL (Tm) 33.5
Mms (kg) 0.296
Sd (m²) 0.166
