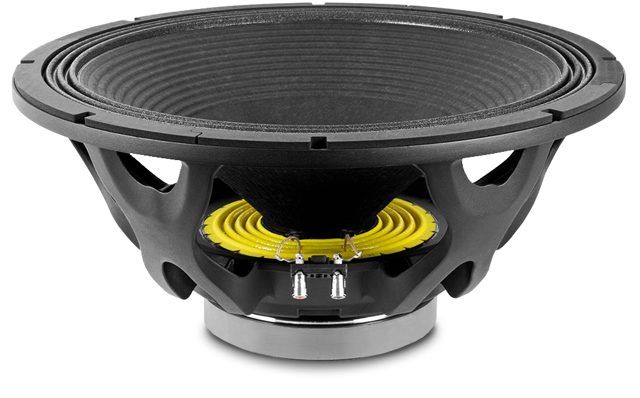

BEYMA 21QLEX1600Fe

BEYMA 21QLEX1600Fe

https://42.audio/web/image/product.template/11515/image_1920?unique=57843bd

BEYMA 21QLEX1600Fe — 21" / 21 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1600 W AES - 98 dB - 30 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0002

643,00 € 643.0 EUR 643,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 21QLEX1600Fe

BEYMA 21QLEX1600Fe — 21" · Tieftöner · Ferrit-Magnet

1600 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 17.1 kg
  • Einbautiefe: 266 mm
  • Frequenzbereich: 30 – 1000 Hz

Serie: QLEX · Artikel-Nr: 42A-CHS-TT-BEY-0002

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs30 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,3
Mechanische Güte Qms4,5
Äquivalentvolumen Vas309,0 l
Bewegte Masse Mms388,0 g
Membranfläche Sd1.734 cm²
Lineare Auslenkung Xmax13 mm
Verschiebevolumen Vd2.254 cm³
Antriebsfaktor BL36,4 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le4 mH

Gehäusevorschlag

Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
57,5 l
Einbauresonanz Fc
76 Hz
Grenzfrequenz F3
76 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
92,6 l
Abstimmfrequenz Fb
44 Hz
Grenzfrequenz F3
51 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie QLEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 266
Gewicht (kg) 17.1
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 4
Fs (Hz) 30
Qms 4.5
Qes 0.3
Qts 0.28
Vas (l) 309
Xmax (mm) 13
Vd (cm³) 2254
BL (Tm) 36.4
Mms (kg) 0.388
Sd (m²) 0.1734
