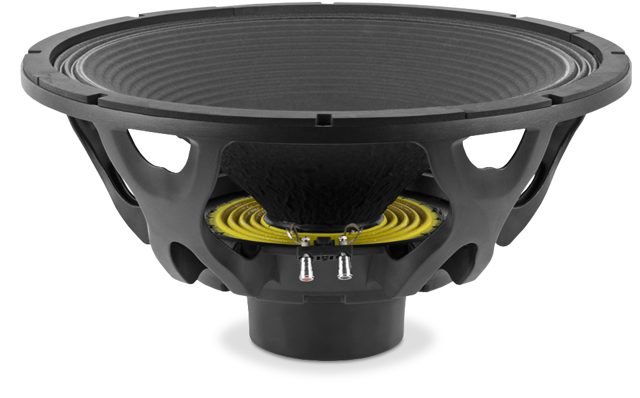

BEYMA 21LEX1600Nd

BEYMA 21LEX1600Nd

https://42.audio/web/image/product.template/11510/image_1920?unique=0b383b4

BEYMA 21LEX1600Nd — 21" / 21 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 98 dB - 30 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0001

682,00 € 682.0 EUR 682,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 21LEX1600Nd

BEYMA 21LEX1600Nd — 21" · Tieftöner · Neodym-Magnet

1600 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 11.8 kg
  • Einbautiefe: 268 mm
  • Frequenzbereich: 30 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0001

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs30 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,3
Mechanische Güte Qms8,6
Äquivalentvolumen Vas305,0 l
Bewegte Masse Mms393,0 g
Membranfläche Sd1.734 cm²
Lineare Auslenkung Xmax14 mm
Verschiebevolumen Vd2.428 cm³
Antriebsfaktor BL36,6 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le4,7 mH

Gehäusevorschlag

Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
61,7 l
Einbauresonanz Fc
73 Hz
Grenzfrequenz F3
73 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
102,6 l
Abstimmfrequenz Fb
42 Hz
Grenzfrequenz F3
48 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 268
Gewicht (kg) 11.8
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 4.7
Fs (Hz) 30
Qms 8.6
Qes 0.3
Qts 0.29
Vas (l) 305
Xmax (mm) 14
Vd (cm³) 2428
BL (Tm) 36.6
Mms (kg) 0.393
Sd (m²) 0.1734
