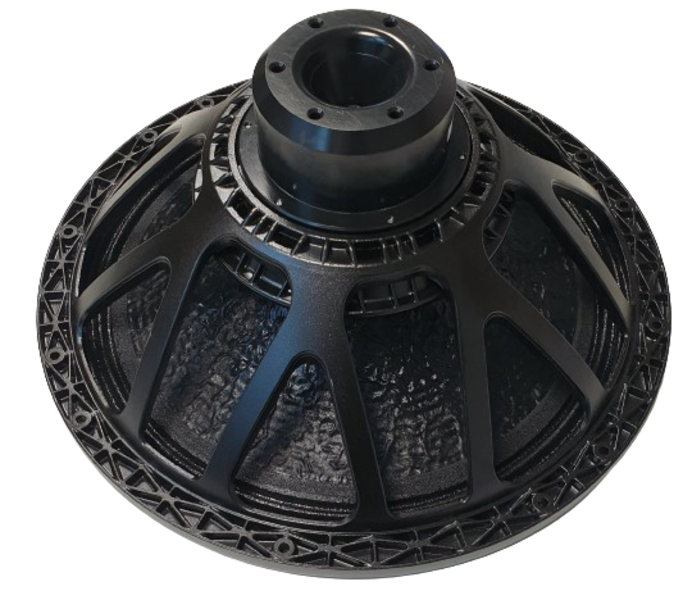

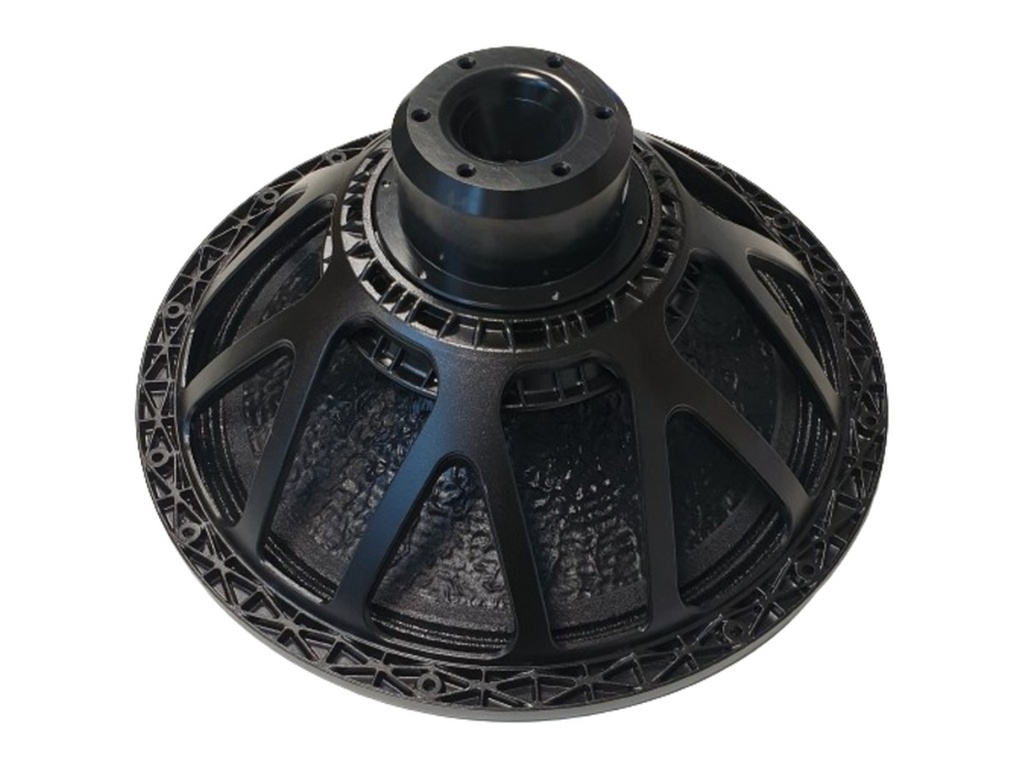

18SOUND 21NLW4100

18SOUND 21NLW4100

https://42.audio/web/image/product.template/11821/image_1920?unique=df37a55

18SOUND (Eighteen Sound) 21NLW4100 — 21" / 21 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0035

610,01 € 610.01 EUR 610,01 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 21NLW4100

18SOUND 21NLW4100 — 21" · Tieftöner

1500 W AES · 97 dB Empfindlichkeit · Frequenzbereich 32 Hz – 300 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1500 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 4 Ω
  • Magnet: Neo
  • Gewicht: 10.5 kg
  • Einbautiefe: 245 mm
  • Frequenzbereich: 32 – 300 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0035

Thiele-Small-Parameter

Nennimpedanz4 Ω
Resonanzfrequenz fs34 Hz
Gesamtgüte Qts0,4
Elektrische Güte Qes0,42
Mechanische Güte Qms7,8
Äquivalentvolumen Vas219,0 l
Bewegte Masse Mms400,0 g
Membranfläche Sd1.661 cm²
Lineare Auslenkung Xmax15,2 mm
Antriebsfaktor BL22,8 Tm
Gleichstromwiderstand Re2,6 Ω
Schwingspuleninduktivität Le1,5 mH

Gehäusevorschlag

Der EBP von 81 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 34 / 0,42

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
103,1 l
Einbauresonanz Fc
60 Hz
Grenzfrequenz F3
60 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
212,9 l
Abstimmfrequenz Fb
34 Hz
Grenzfrequenz F3
34 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 4
Belastbarkeit (W) 1500
Empfindlichkeit (dB) 97
Frequenz von (Hz) 32
Frequenz bis (Hz) 300
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 245
Gewicht (kg) 10.5
Thiele-Small-Parameter
Re (Ω) 2.6
Le (mH) 1.5
Fs (Hz) 34
Qms 7.8
Qes 0.42
Qts 0.4
Vas (l) 219
Xmax (mm) 15.2
BL (Tm) 22.8
Mms (kg) 0.4
Sd (m²) 0.1661
