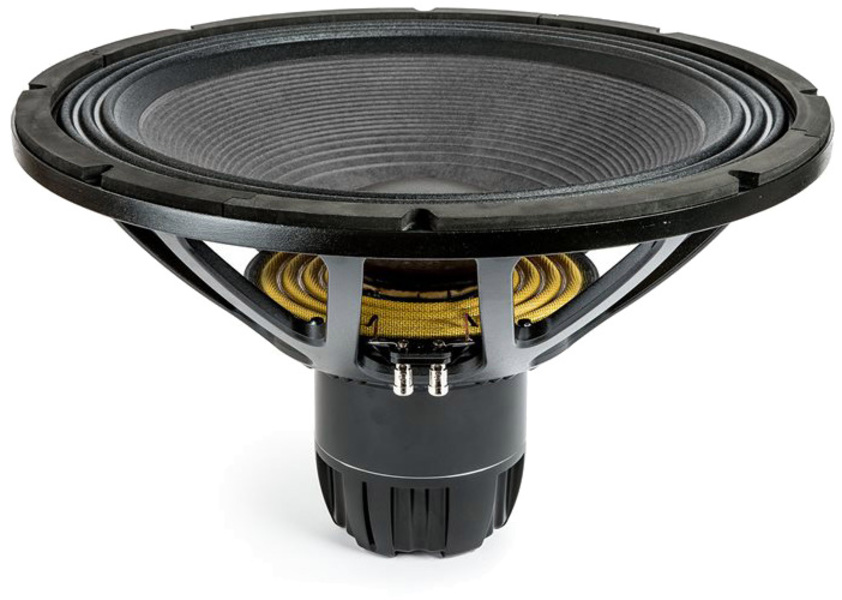

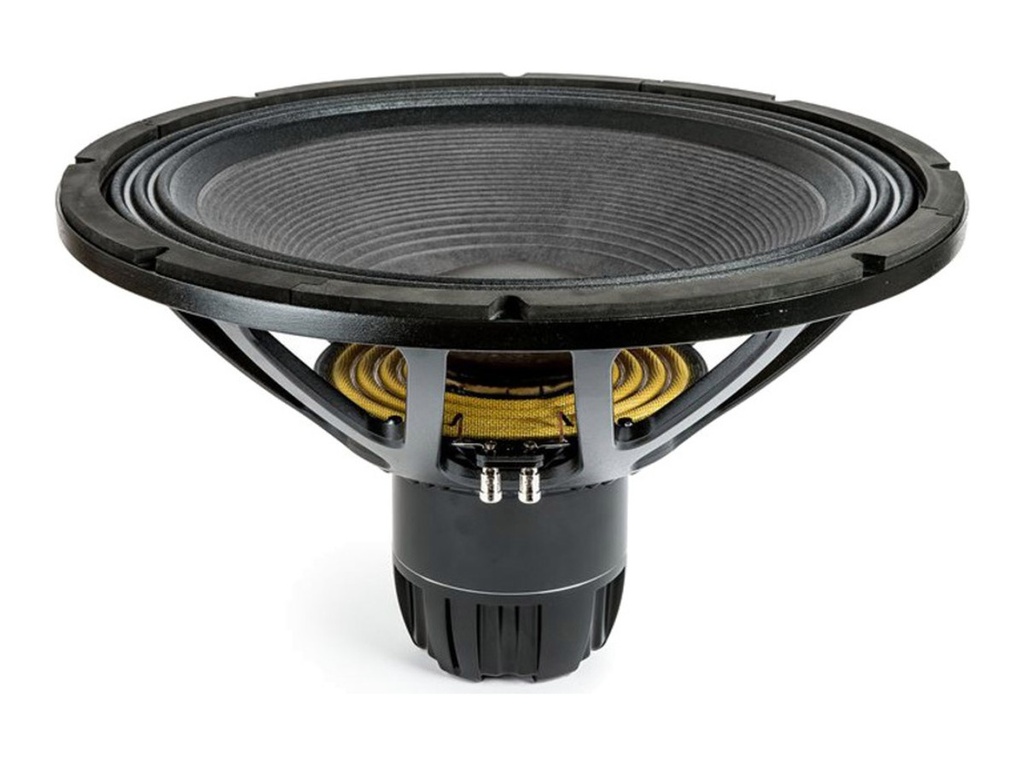

18SOUND 21NTLW5000

https://42.audio/web/image/product.template/11818/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 21NTLW5000 — 21" / 21 Zoll · Super-Performance-Tieftöner · Subwoofer / Bass · Neodym · Dual-Gap
2x4,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0032

775,00 € 775.0 EUR 775,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 21NTLW5000

18SOUND 21NTLW5000 — 21" · Tieftöner

1800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1800 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4.5 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 12.5 kg

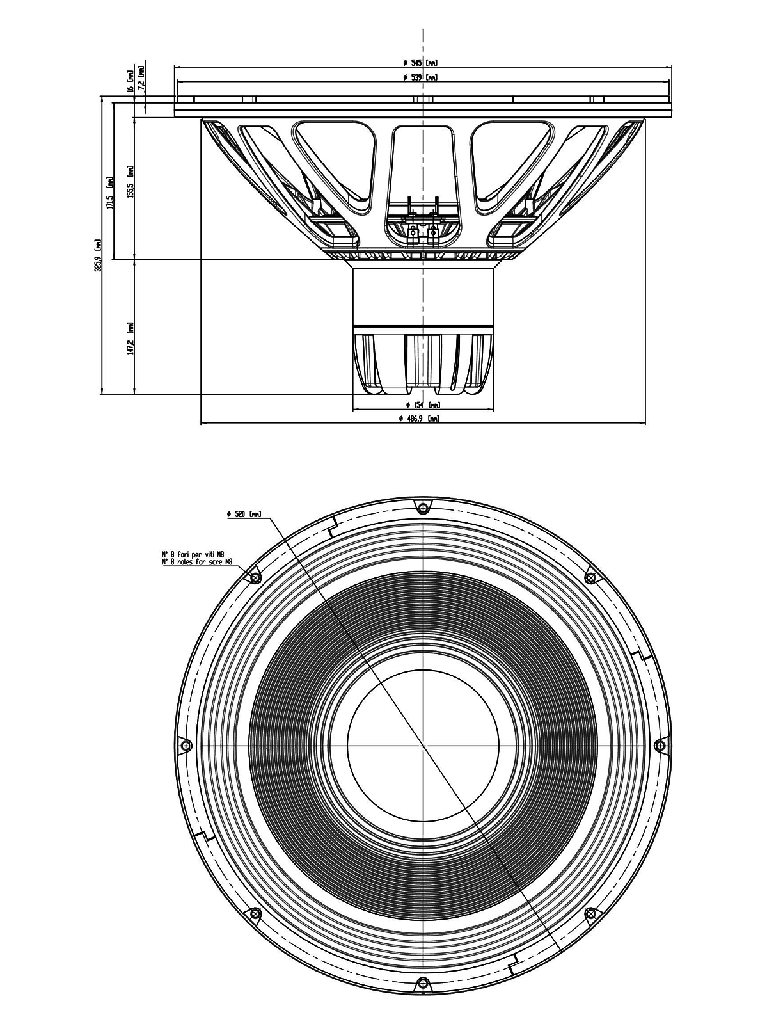

  • Einbautiefe: 320 mm

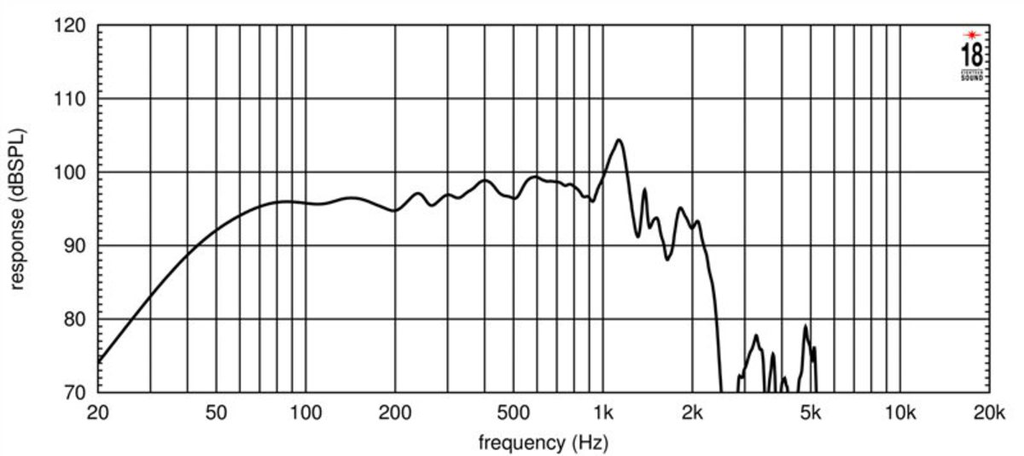

  • Frequenzbereich: 30 – 1800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0032

18Sound 21NTLW5000: 21"-Neodym-Subwoofer mit Dual-Gap-Antrieb, 1800 W AES und 17,5 mm Xmax

Der 21NTLW5000 ist der 21"-Tieftöner aus der NTLW-Reihe von 18Sound, gebaut für Subwoofer, die in großen Beschallungen tief und laut spielen müssen. Kern des Chassis ist der Dual-Gap-Antrieb mit Neodymmagnet: Zwei 4,5"-Schwingspulen arbeiten in zwei getrennten Luftspalten, wodurch sich Antriebskraft und thermische Belastbarkeit auf mehr Spulenfläche verteilen als bei einer einzelnen Spule. Das Ergebnis liest sich in den Daten so: 1800 W AES Belastbarkeit, ein BL von 32 Tm und 17,5 mm linearer Hub bei 372 g bewegter Masse.

Innerhalb der 21"-Klasse ordnet sich der 21NTLW5000 mit Fs 31 Hz, Qts 0,36 und Vas 270 l als klassischer Bassreflex-Tieftöner ein, der nicht auf extremes Gehäusevolumen angewiesen ist. Die Empfindlichkeit von 97 dB liegt auf dem Niveau, das man von einem Chassis mit 1662 cm² Membranfläche und diesem Antrieb erwartet. Mit 12,5 kg bleibt das Gewicht dank Neodym in einem Bereich, den ein 21"-Ferritchassis nicht erreicht, was bei Touring-Subwoofern mit zwei Chassis pro Gehäuse ins Gewicht fällt.

Einsatz und Gehäuse

Als Richtwert aus den Thiele-Small-Parametern ergibt sich für Bassreflex ein Volumen um 216 l mit einer Abstimmung bei 33 Hz und einem f3 um 34 Hz. Der EBP von 82 sagt, dass auch ein geschlossenes Gehäuse funktioniert: Richtwert 95 l bei einer Grenzfrequenz um 61 Hz, was für ein geschlossenes Kardioid-Array oder eine kompakte Bassbox mit Entzerrung eine Option sein kann. Die genaue Auslegung mit Portlänge und Hubkontrolle rechnest du über die Gehäuseberechnung bei 42.audio.

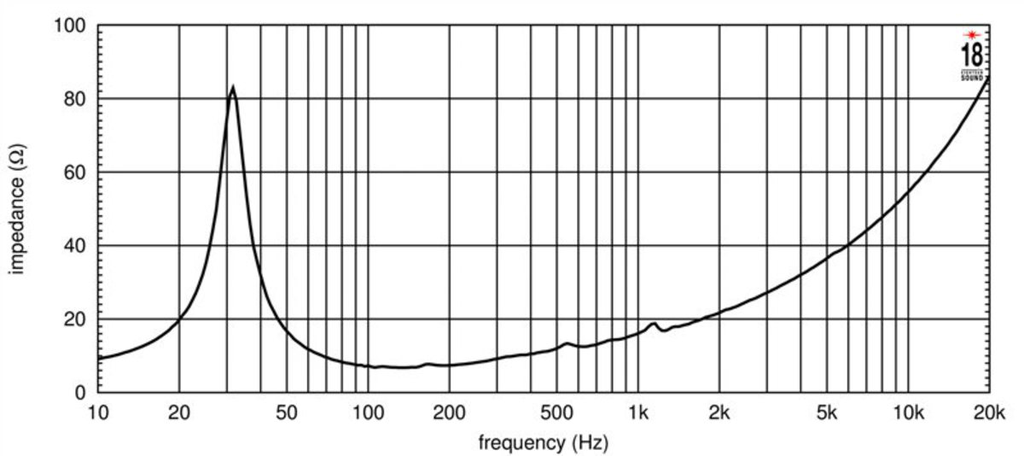

Der nutzbare Bereich reicht von 30 bis 1800 Hz, sinnvoll ist eine Trennung deutlich unterhalb der oberen Grenze, wie sie im Subwoofer-Betrieb ohnehin üblich ist. Mit Le von 1,6 mH steigt die Impedanz zu höheren Frequenzen an, was für einen Subwoofer irrelevant ist, aber bei einer hohen Trennung im Vollbereich beachtet werden sollte.

Worauf du achten solltest

  • 8 Ω nominal, Re 5,3 Ω: Endstufe auf 1800 W AES an 8 Ω auslegen, im Betrieb Limiter setzen.
  • Einbautiefe 320 mm: Gehäusetiefe und Portverlauf früh mit dem Magnetsystem abgleichen.
  • Zwei 4,5"-Schwingspulen im Dual-Gap: hohe thermische Reserven, aber Belüftung des Gehäuses nicht vergessen.
  • Xmax 17,5 mm: unterhalb der Bassreflex-Abstimmung bei 33 Hz den Hub mit einem Hochpass absichern.
  • 12,5 kg Gewicht durch Neodym, für ein 21"-Chassis im Touring ein echter Vorteil.

Häufige Fragen

Welches Gehäuse passt zum 21NTLW5000?

Bassreflex mit rund 216 l und Abstimmung bei 33 Hz ist der naheliegende Richtwert, geschlossen sind es etwa 95 l. Beide Werte stammen aus den klassischen Näherungsformeln und sollten in der Gehäuseberechnung mit Port und Hubverlauf geprüft werden.

Worin unterscheidet sich der 21NTLW5000 vom 21NLW5300?

Der 21NLW5300 hat mit Qts 0,32 einen etwas strafferen Antrieb und mit 325 l ein größeres Vas, verlangt also tendenziell mehr Volumen. Der 21NTLW5000 setzt auf den Dual-Gap-Antrieb mit zwei 4,5"-Spulen und liegt bei Qts 0,36 und Vas 270 l.

Welcher Verstärker ist sinnvoll?

Eine Endstufe, die 1800 W an 8 Ω sauber liefert, plus Limiter und Hochpass unterhalb der Abstimmfrequenz. Wer zwei Chassis pro Gehäuse parallel betreibt, muss die 4-Ω-Fähigkeit der Endstufe prüfen.

Bei 42.audio bekommst du den 18SOUND 21NTLW5000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs31 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,38
Mechanische Güte Qms5,2
Äquivalentvolumen Vas270,0 l
Bewegte Masse Mms372,0 g
Membranfläche Sd1.662 cm²
Lineare Auslenkung Xmax17,5 mm
Antriebsfaktor BL32 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le1,6 mH

Gehäusevorschlag

Der EBP von 82 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 31 / 0,38

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
94,5 l
Einbauresonanz Fc
61 Hz
Grenzfrequenz F3
61 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
185,4 l
Abstimmfrequenz Fb
35 Hz
Grenzfrequenz F3
37 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 97
Frequenz von (Hz) 30
Frequenz bis (Hz) 1800
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4.5
Einbautiefe (mm) 320
Gewicht (kg) 12.5
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 1.6
Fs (Hz) 31
Qms 5.2
Qes 0.38
Qts 0.36
Vas (l) 270
Xmax (mm) 17.5
BL (Tm) 32
Mms (kg) 0.372
Sd (m²) 0.1662
