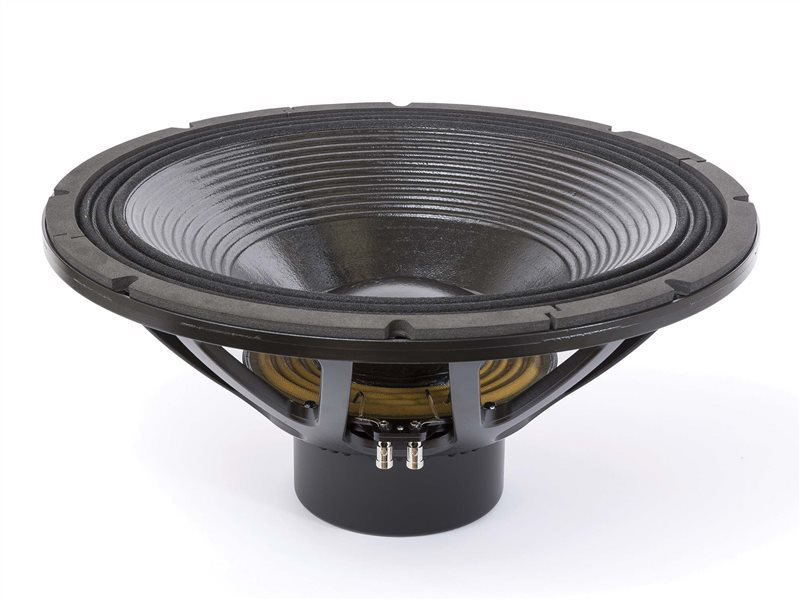

18SOUND 21NLW9601

18SOUND 21NLW9601

https://42.audio/web/image/product.template/11819/image_1920?unique=d32d5e3

18SOUND (Eighteen Sound) 21NLW9601 — 21" / 21 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
5,35"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0033

825,00 € 825.0 EUR 825,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 21NLW9601

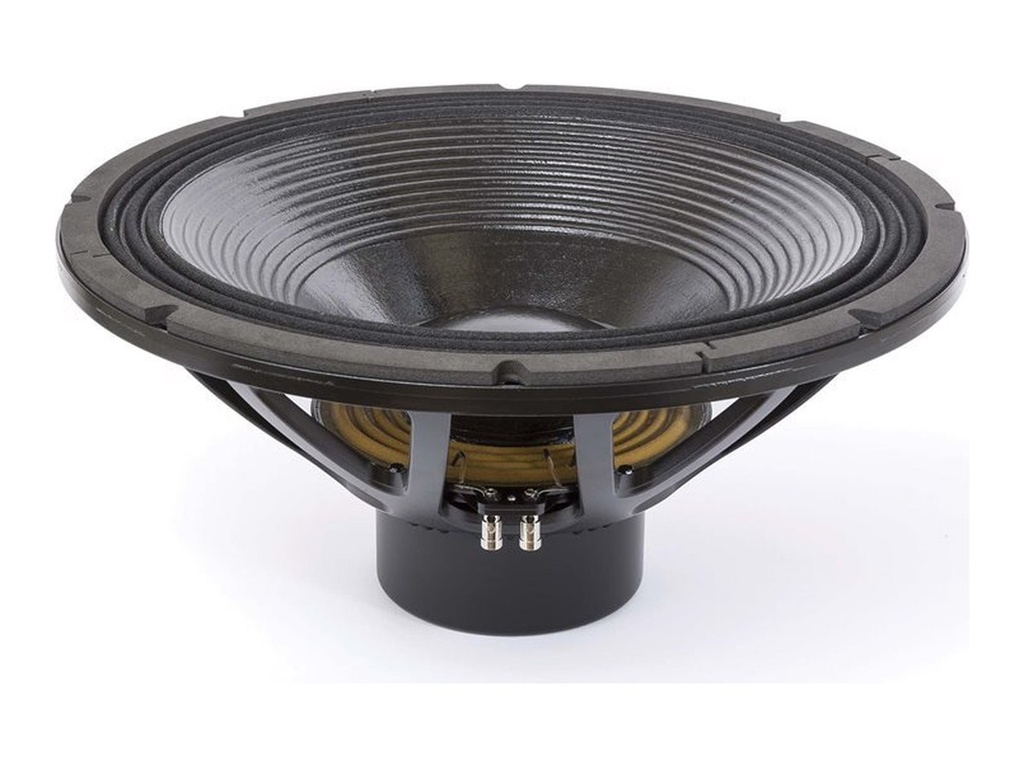

18SOUND 21NLW9601 — 21" · Tieftöner

1800 W AES · 98 dB Empfindlichkeit · Frequenzbereich 25 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 5.3 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 13.5 kg
  • Einbautiefe: 250 mm
  • Frequenzbereich: 25 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0033

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs37 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms5,5
Äquivalentvolumen Vas175,0 l
Bewegte Masse Mms408,0 g
Membranfläche Sd1.662 cm²
Lineare Auslenkung Xmax14 mm
Antriebsfaktor BL43 Tm
Gleichstromwiderstand Re5,9 Ω
Schwingspuleninduktivität Le3,1 mH

Gehäusevorschlag

Der EBP von 119 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 37 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
35,4 l
Einbauresonanz Fc
90 Hz
Grenzfrequenz F3
90 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
58,9 l
Abstimmfrequenz Fb
52 Hz
Grenzfrequenz F3
60 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 98
Frequenz von (Hz) 25
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 5.3
Einbautiefe (mm) 250
Gewicht (kg) 13.5
Thiele-Small-Parameter
Re (Ω) 5.9
Le (mH) 3.1
Fs (Hz) 37
Qms 5.5
Qes 0.31
Qts 0.29
Vas (l) 175
Xmax (mm) 14
BL (Tm) 43
Mms (kg) 0.408
Sd (m²) 0.1662
