18SOUND 8NCX750

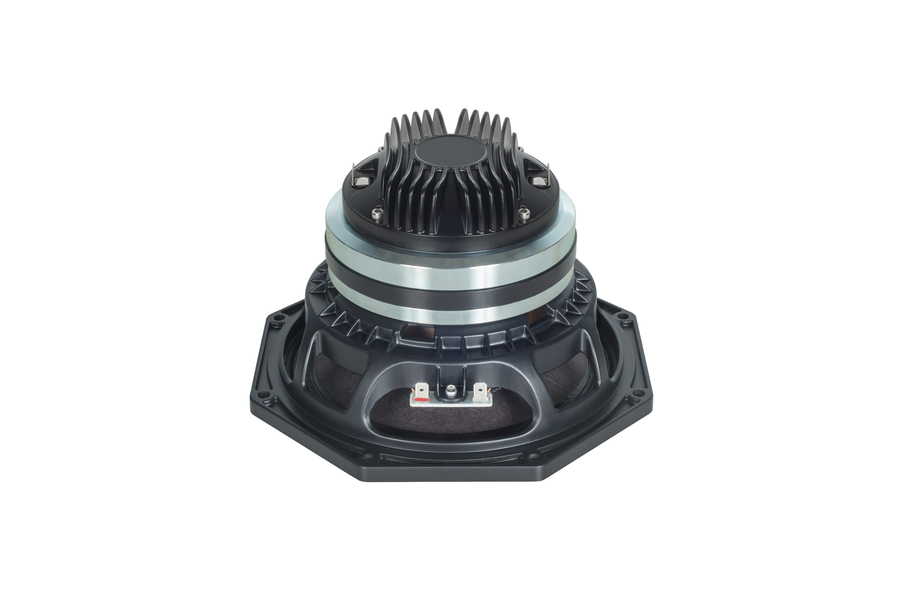

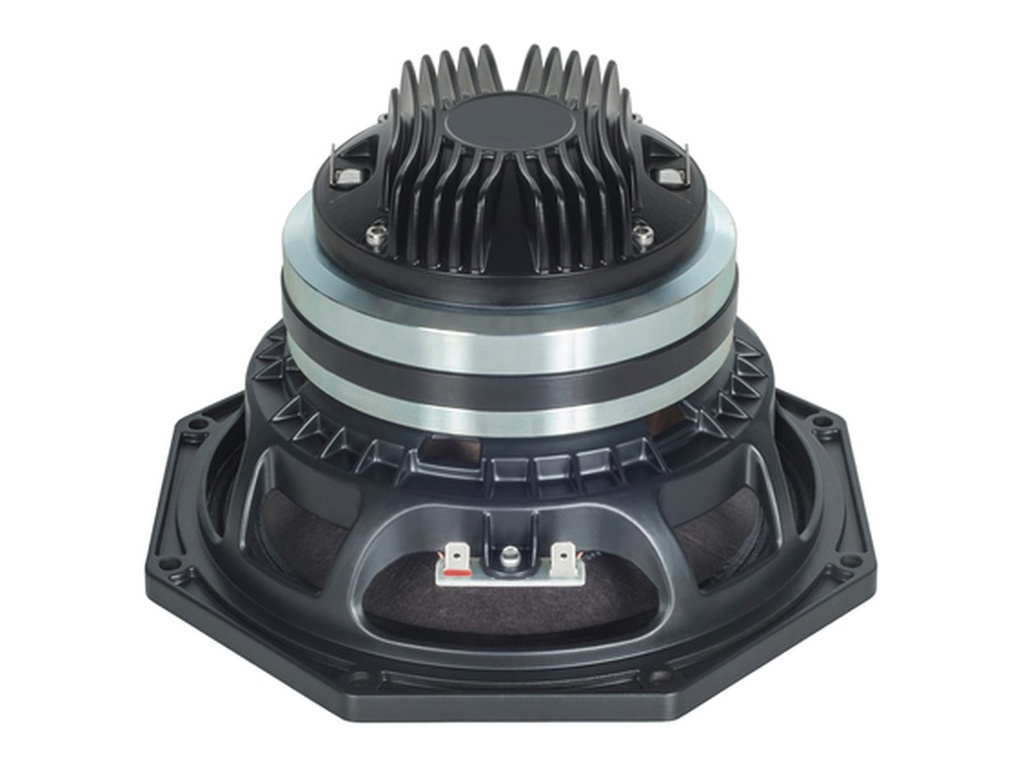

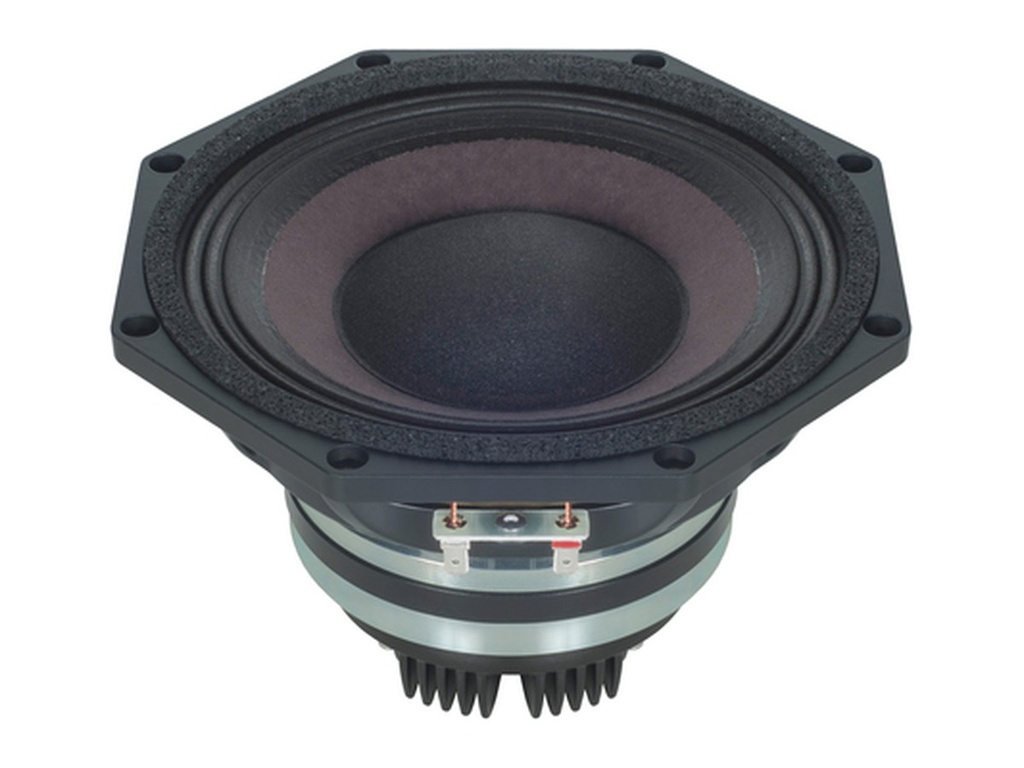

18SOUND (Eighteen Sound) 8NCX750 — 8" / 8 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0003
Dokumente
18SOUND 8NCX750 — 8" · Koaxial-Chassis

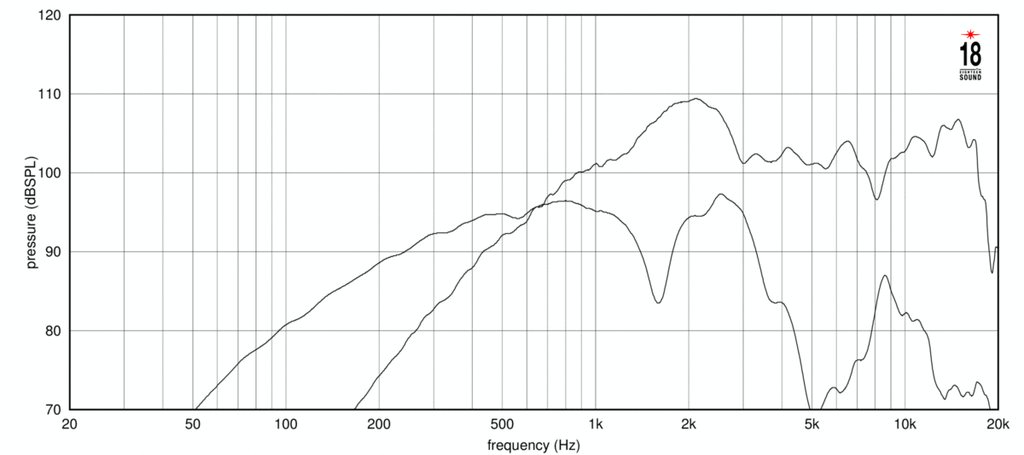

300 W AES · 98 dB Empfindlichkeit · Frequenzbereich 90 Hz – 1600 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 3 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.95 kg

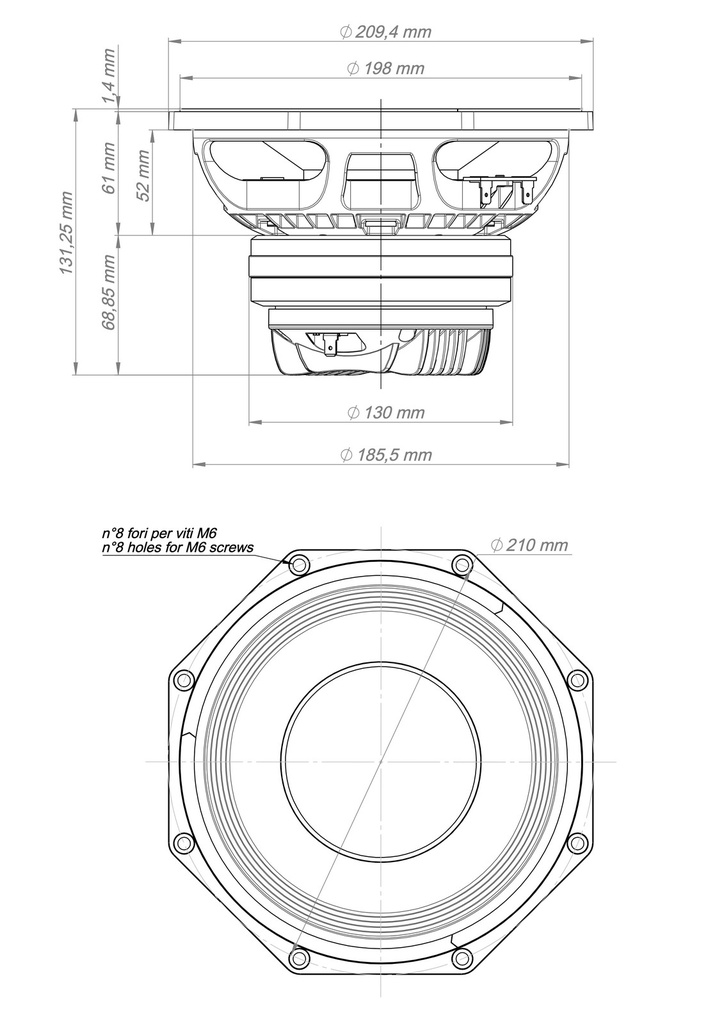

- Einbautiefe: 132 mm
- Frequenzbereich: 90 – 1600 Hz
- Membranmaterial: Titanium
- Abstrahlwinkel: 80 °
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0003
18Sound 8NCX750: 8"-Koax-Mitteltöner mit 98 dB, 90–1600 Hz und 3"/2,4"-Schwingspulen
Der 8NCX750 ist kein kleiner Fullrange-Koax, sondern ein Mittel-Hochton-Koax für 3-Wege-Systeme. 18Sound gibt der Tieftonsektion einen Bereich von 90 Hz bis 1600 Hz, die Resonanzfrequenz liegt bei 111 Hz, das Vas bei nur 5,2 l. Wer diese Werte liest, erkennt sofort: Hier geht es um Mitteltonwiedergabe mit hohem Wirkungsgrad, nicht um Bass. Neodym-Antrieb, 3"-Schwingspule im Konus und 2,4"-Schwingspule im Hochtöner ergeben 300 W AES und 98 dB Empfindlichkeit.
Die Zahlen hinter dem Antrieb sind bemerkenswert für einen 8er: BL 20 Tm bei 29 g bewegter Masse und Qts 0,26. Ein solch straffer Antrieb ist genau das, was ein Mitteltöner braucht: schnelles Ausschwingen, geringe Kompression bei Pegel und ein Impulsverhalten, das man in Punktquellen-Konzepten mit großen Tieftönern darunter sucht. Der Hochtöner mit Titan-Membran strahlt konisch mit 80° und sitzt, wie bei jedem Koax, auf der Achse des Konus.
Einsatz und Gehäuse
Der 8NCX750 gehört in ein geschlossenes Mitteltonabteil, nicht in ein Reflexgehäuse. Der rechnerische Richtwert für die Butterworth-Abstimmung liegt bei 0,8 l; in der Praxis wird die Kammer schon durch das Volumen des Chassis selbst größer ausfallen, was den Qtc leicht senkt und für einen Mitteltöner unkritisch ist. Wichtig ist eine gut bedämpfte, stabile Kammer ohne stehende Wellen hinter dem Konus. Die Einbautiefe von 132 mm hält das Abteil kompakt, mit 3,95 kg belastet das Chassis auch Aufsatzgehäuse kaum.
Die untere Trennung zum Tieftöner sollte mit deutlichem Abstand über der Resonanzfrequenz von 111 Hz liegen, mit steilen Filtern und einem Hochpass, der den Xmax von 4 mm schützt. Nach oben ist die Trennung zum Hochtöner bei 1,2 kHz empfohlen, die 2,4"-Hochtonspule ist dafür ausgelegt. Das Ergebnis ist ein 3-Wege-System, bei dem der komplette Sprach- und Präsenzbereich von einer einzigen Achse kommt. Typische Ziele sind kompakte Hauptmonitore im Studio, Punktquellen-Tops im Verleih und Heimkino-Center mit hoher Dynamik.
Worauf du achten solltest
- Mitteltöner, kein Fullrange: 90–1600 Hz für die Konussektion, Fs 111 Hz
- Geschlossenes Mitteltonabteil, Richtwert 0,8 l: bedämpft und stabil bauen
- 98 dB an 8 Ω, Re 5,4 Ω: 300 W AES als Leistungsorientierung
- Xmax 4 mm: steiler Hochpass unterhalb der Trennung ist Pflicht
- 132 mm Einbautiefe und 3,95 kg: kompakt und leicht dank Neodym
Häufige Fragen
Kann ich den 8NCX750 als Fullrange-Koax in einer kleinen Box einsetzen?
Nein, dafür ist er nicht ausgelegt. Mit Fs 111 Hz, Vas 5,2 l und Xmax 4 mm fehlt der Tiefton. Er ist als Mittel-Hochton-Einheit für 3-Wege-Systeme gedacht, unten übernimmt ein Tieftöner.
Wie unterscheidet er sich vom BMS 8CN552?
Der BMS 8CN552 hat Fs 87,6 Hz, Qts 0,29 und Vas 10,1 l und ist damit etwas weicher aufgehängt. Der 8NCX750 mit Qts 0,26 und Vas 5,2 l ist noch straffer und klar auf Mittelton ausgelegt. Beide sind in der Chassis-Datenbank von 42.audio hinterlegt.
Welche Trennfrequenzen sind sinnvoll?
Nach unten deutlich über 111 Hz mit steilen Filtern, nach oben bei 1,2 kHz zum Hochtöner. Aktive Trennung ist bei diesem Chassis die praktikabelste Lösung, weil beide Übergänge und der Pegelabgleich präzise gesetzt werden müssen.
18Sound 8NCX750: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 8NCX750 ist ein 8-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 8NCX750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter

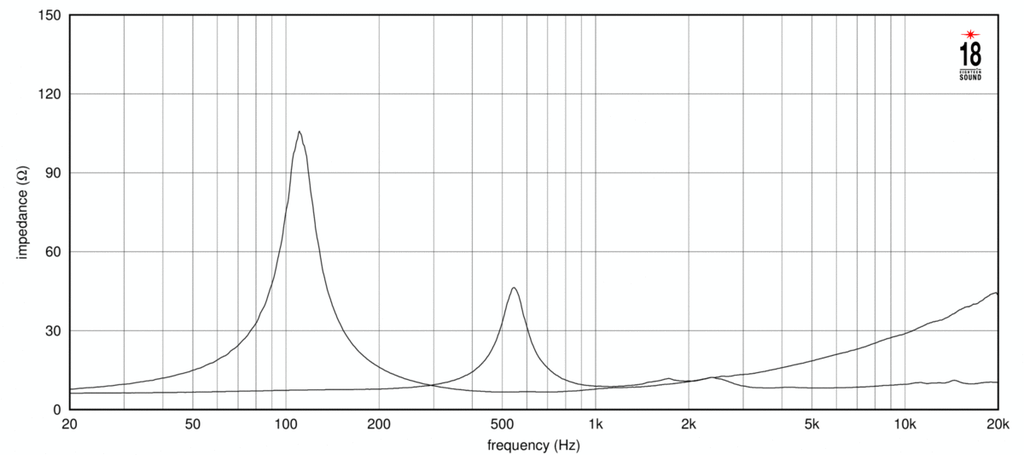

| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 111 Hz |
| Gesamtgüte Qts | 0,26 |
| Elektrische Güte Qes | 0,27 |
| Mechanische Güte Qms | 5 |
| Äquivalentvolumen Vas | 5,2 l |
| Bewegte Masse Mms | 29,0 g |
| Membranfläche Sd | 227 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 20 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 0,52 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 8CXN51fs 68 Hz · Qts 0,27 · Vas 17 l · in der Datenbank
- BMS 8CN552fs 87,6 Hz · Qts 0,29 · Vas 10,1 l · in der Datenbank
- FaitalPRO 8HX230fs 70 Hz · Qts 0,29 · Vas 14,7 l · in der Datenbank
- SICA 8C2CPfs 78,5 Hz · Qts 0,3 · Vas 14,7 l · in der Datenbank
- FaitalPRO 8HX200fs 76 Hz · Qts 0,3 · Vas 13,1 l · in der Datenbank
- Beyma 8CX300Nd/Nfs 61 Hz · Qts 0,29 · Vas 23 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Coaxial |
| Serie | NCX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 90 |
| Frequenz bis (Hz) | 1600 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 3.95 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 0.52 |
| Fs (Hz) | 111 |
| Qms | 5 |
| Qes | 0.27 |
| Qts | 0.26 |
| Vas (l) | 5.2 |
| Xmax (mm) | 4 |
| BL (Tm) | 20 |
| Mms (kg) | 0.029 |
| Sd (m²) | 0.0227 |
