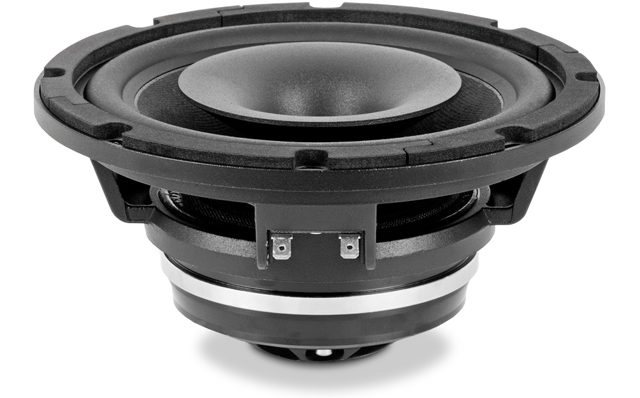

BEYMA 8CX300Nd/N

BEYMA 8CX300Nd/N

https://42.audio/web/image/product.template/11603/image_1920?unique=60dec2c

BEYMA 8CX300Nd/N — 8" / 8 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
250 W AES - 96 dB - 60 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0009

397,00 € 397.0 EUR 397,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 8CX300Nd/N

BEYMA 8CX300Nd/N — 8" · Koaxiallautsprecher · Neodym-Magnet

250 W AES · 96 dB Empfindlichkeit · Frequenzbereich 60 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 1.75 "
  • Belastbarkeit: 250 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 2.8 kg
  • Frequenzbereich: 60 – 20000 Hz

Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0009

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs61 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,3
Mechanische Güte Qms13
Äquivalentvolumen Vas23,0 l
Bewegte Masse Mms20,0 g
Membranfläche Sd220 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd132 cm³
Antriebsfaktor BL12 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,3 mH

Gehäusevorschlag

Der EBP von 203 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 61 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
4,7 l
Einbauresonanz Fc
149 Hz
Grenzfrequenz F3
149 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
7,7 l
Abstimmfrequenz Fb
86 Hz
Grenzfrequenz F3
99 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 250
Empfindlichkeit (dB) 96
Frequenz von (Hz) 60
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 1.75
Gewicht (kg) 2.8
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.3
Fs (Hz) 61
Qms 13
Qes 0.3
Qts 0.29
Vas (l) 23
Xmax (mm) 6
Vd (cm³) 132
BL (Tm) 12
Mms (kg) 0.02
Sd (m²) 0.022
