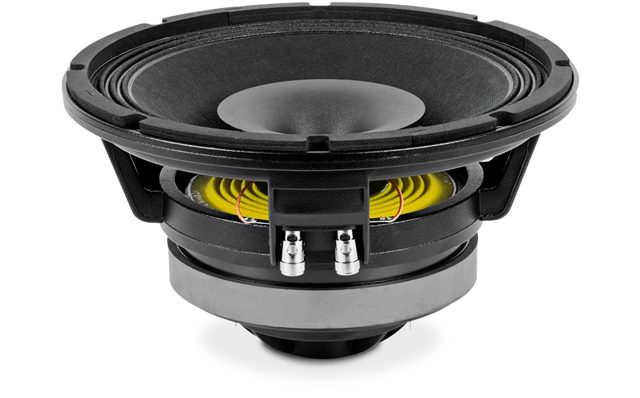

BEYMA 10CX300/Fe

https://42.audio/web/image/product.template/11601/image_1920?unique=24e070f

BEYMA 10CX300/Fe — 10" / 10 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
300 W AES - 96.5 dB - 50 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0007

325,00 € 325.0 EUR 325,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 10CX300/Fe

BEYMA 10CX300/Fe — 10" · Koaxiallautsprecher · Ferrit-Magnet

300 W AES · 96.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 1.75 "
  • Belastbarkeit: 300 W AES
  • Empfindlichkeit: 96.5 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 5.1 kg
  • Frequenzbereich: 50 – 20000 Hz

Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0007

Beyma 10CX300/Fe: 10"-Ferrit-Koax mit 300 W, 96,5 dB und 50–20.000 Hz für Monitore

Beyma legt den 10CX300/Fe als komplettes Fullrange-Koaxialchassis aus: 10" Konus mit Ferritmagnet, 1,75"-Schwingspule, 300 W AES Belastbarkeit und 96,5 dB Empfindlichkeit, mit einem angegebenen Übertragungsbereich von 50 Hz bis 20.000 Hz für das gesamte System. Die Nennimpedanz beträgt 8 Ω bei Re 5,2 Ω. Damit ist es das kleinste Koax-Chassis von Beyma in der CX-Serie bei 42.audio und das mit dem breitesten Einsatzspektrum vom Nahfeldmonitor bis zur kleinen Installation.

Die Thiele-Small-Parameter passen zu dieser Aufgabe: Fs 48 Hz, Qts 0,38, Vas 63 l, BL 11,65 Tm und eine bewegte Masse von 35 g. Der Xmax von 6,7 mm ist für einen 10er großzügig und ergibt mit der Membranfläche von 380 cm² ein Verschiebevolumen von 256 cm³. Das reicht für echten Tiefton aus einem 10"-Chassis, solange das Gehäuse mitspielt. Die Induktivität von 0,4 mH ist niedrig, was dem Konus einen sauberen Anstieg bis zum Übergang in den Hochtöner erlaubt.

Einsatz und Gehäuse

Mit einem EBP von 117 liegt der 10CX300/Fe im Bereich, in dem Bassreflex eindeutig die bessere Wahl ist. Richtwert: rund 59 l netto, Abstimmung auf 48 Hz, f3 ebenfalls bei 48 Hz. Das ist für einen 10er ein großes Gehäuse, belohnt aber mit einem Tiefton, der bei Sprache, Jazz und Akustik ohne Sub auskommt. Kleinere Boxen sind möglich, verschieben f3 aber nach oben; die Gehäuseberechnung von 42.audio zeigt die Auswirkung direkt. Geschlossen kommt man auf etwa 26 l mit fc bei 89 Hz, was als Monitor mit Subwoofer oder als Surround-Lautsprecher gut funktioniert.

Die Trennfrequenz zur Hochtoneinheit übernimmst du aus den Angaben von Beyma zum Chassis; sie hängt von der Hochtonschwingspule und dem Hornverlauf im Konus ab. Ein Hochpass unterhalb der Abstimmfrequenz gehört bei 6,7 mm Xmax dazu, damit die Membran bei Tiefbass-Impulsen nicht anschlägt. Der Ferritmagnet macht das Chassis mit 5,1 kg schwerer als ein Neodym-Koax gleicher Größe, für ortsfeste Installationen und Studiomonitore spielt das keine Rolle.

Worauf du achten solltest

  • Ferritmagnet, 5,1 kg: für Installation und Studio unkritisch, für Touring beachten
  • 1,75"-Schwingspule, 300 W AES an 8 Ω: kleine Endstufen und Aktivmodule reichen
  • Xmax 6,7 mm, Vd 256 cm³: echter Tiefton aus einem 10er in rund 59 l Bassreflex
  • Qts 0,38 und Vas 63 l: braucht Volumen, belohnt mit f3 um 48 Hz
  • Le 0,4 mH: niedrige Induktivität, einfache Weichenauslegung im Übergang

Häufige Fragen

Eignet sich der 10CX300/Fe für einen Studiomonitor?

Ja, das ist ein naheliegender Einsatz. In etwa 59 l Bassreflex bei 48 Hz Abstimmung erreicht er einen f3 um 48 Hz als Richtwert, koaxial abgestrahlt aus einer Achse mit 96,5 dB Empfindlichkeit.

Was ist der Unterschied zum 18Sound 10CX650?

Der 18Sound 10CX650 hat Fs 54 Hz, Qts 0,35 und Vas 36,4 l und kommt daher mit einem kleineren Gehäuse aus. Der Beyma 10CX300/Fe mit Vas 63 l und Fs 48 Hz geht in größeren Gehäusen tiefer. Beide findest du in der Chassis-Datenbank von 42.audio.

Welche Endstufe passt?

Ein Kanal um 300 W AES an 8 Ω schöpft die Belastbarkeit aus. Mit 96,5 dB Empfindlichkeit funktioniert das Chassis aber auch an kleineren Aktivmodulen, ein Hochpass unter der Abstimmung ist wichtiger als hohe Leistung.

Beyma 10CX300/Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 10CX300/Fe ist ein 10-Zoll-Koaxial-Chassis mit Ferritmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 10CX300/Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs48 Hz
Gesamtgüte Qts0,38
Elektrische Güte Qes0,41
Mechanische Güte Qms5,3
Äquivalentvolumen Vas63,0 l
Bewegte Masse Mms35,0 g
Membranfläche Sd380 cm²
Lineare Auslenkung Xmax6,7 mm
Verschiebevolumen Vd256 cm³
Antriebsfaktor BL11,65 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le0,4 mH

Gehäusevorschlag

Der EBP von 117 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 48 / 0,41

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
25,6 l
Einbauresonanz Fc
89 Hz
Grenzfrequenz F3
89 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
51,7 l
Abstimmfrequenz Fb
51 Hz
Grenzfrequenz F3
52 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 300
Empfindlichkeit (dB) 96.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 1.75
Gewicht (kg) 5.1
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 0.4
Fs (Hz) 48
Qms 5.3
Qes 0.41
Qts 0.38
Vas (l) 63
Xmax (mm) 6.7
Vd (cm³) 256
BL (Tm) 11.65
Mms (kg) 0.035
Sd (m²) 0.038
