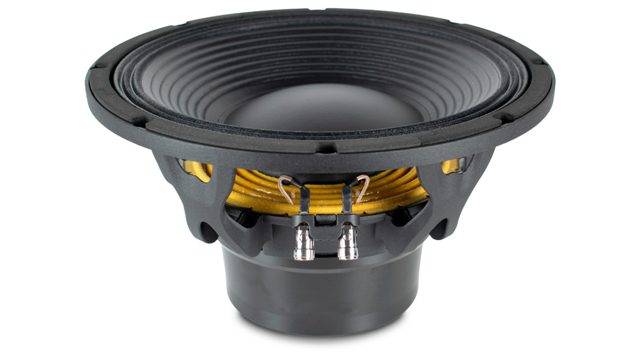

BEYMA 12LEX1300Nd
BEYMA 12LEX1300Nd — 12" / 12 Zoll · Tieftöner · Bass · Neodym-Magnet
1300 W AES - 96 dB - 45 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0027
Dokumente
BEYMA 12LEX1300Nd — 12" · Tieftöner · Neodym-Magnet
1300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 45 Hz – 1500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 1300 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 8.3 kg
- Einbautiefe: 176 mm
- Frequenzbereich: 45 – 1500 Hz
Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0027
Beyma 12LEX1300Nd: 12"-Neodym-Tieftöner mit 4"-Schwingspule, 1300 W AES und 96 dB
Der 12LEX1300Nd ist das Neodym-Topmodell der LEX-Serie im 12"-Format: 4"-Schwingspule, 1300 W AES Belastbarkeit, 96 dB Empfindlichkeit und ein Arbeitsbereich von 45 bis 1500 Hz. Mit 8,3 kg wiegt er trotz des großen Antriebs weniger als der ferritbestückte 12LEX1000Fe, was bei Touring-Boxen und Line-Array-Bässen zählt.
Die Zahlen beschreiben einen sehr stark angetriebenen Bass: BL 26,4 Tm auf 125 g bewegter Masse, Qes 0,25 und Qts 0,24, Qms 4,2. Fs 45 Hz und Vas 43 l sind für einen 12"-Tieftöner moderat, der niedrige Qts drückt aber den Volumenbedarf nach den klassischen Formeln stark nach unten. Xmax 11 mm auf 550 cm² Membranfläche ergibt 605 cm³ Verschiebevolumen, Le liegt bei 1,3 mH, Re bei 5 Ω.
Einsatz und Gehäuse
Aus den Thiele-Small-Parametern folgt als Bassreflex-Richtwert ein Volumen um 11 l mit Abstimmung bei 68 Hz und f3 um 86 Hz, geschlossen etwa 5,6 l bei fc um 133 Hz. Der EBP von 180 zeigt: Das ist ein Chassis für Bassreflex, Bandpass oder Hornlast, nicht für geschlossene Gehäuse. Weil die Näherungsformeln bei Qts 0,24 sehr kleine Volumen liefern, lohnt es sich in der Gehäuseberechnung von 42.audio, auch größere Volumen mit tieferer Abstimmung zu simulieren und den Hubverlauf bei 1300 W zu prüfen.
Die Trennung zum Mitteltöner liegt deutlich unter der Obergrenze von 1500 Hz. In Kompakt-PA-Boxen mit 12"-Bass und Kompressionstreiber übernimmt der 12LEX1300Nd Bass und Grundton; für den Hochtonbereich bietet 42.audio die Kompressionstreiber und Hörner von Beyma.
Worauf du achten solltest
- 8 Ω nominal, Re 5 Ω: Endstufe mit 1300 W an 8 Ω, Limiter und Hochpass einplanen.
- 4"-Schwingspule mit Neodym: 8,3 kg, hohe thermische und mechanische Reserven.
- Einbautiefe 176 mm: tiefer als beim 12LEX1000Fe, im Gehäuseentwurf berücksichtigen.
- Qts 0,24, EBP 180: Bassreflex oder Hornlast, kein geschlossenes Gehäuse.
- Xmax 11 mm, Vd 605 cm³: Hub unterhalb der Abstimmung mit Hochpass absichern.
Häufige Fragen
Wie vergleicht sich der 12LEX1300Nd mit dem B&C 12NDL88?
Der 12NDL88 hat mit Fs 48 Hz und Qts 0,24 fast denselben Antriebscharakter, aber mit Vas 57 l einen größeren Volumenbedarf. Der 12LEX1300Nd kommt mit Vas 43 l in kleineren Gehäusen zurecht und bringt 1300 W AES bei 96 dB mit.
Welches Gehäuse ist sinnvoll?
Bassreflex um 11 l bei 68 Hz ist der rechnerische Richtwert, in der Praxis simulierst du besser auch größere Volumen mit tieferer Abstimmung. Geschlossen ergibt bei Qts 0,24 wenig Tiefgang.
Wie steht er zum 18Sound 12ND730?
Der 12ND730 hat Fs 45 Hz, Qts 0,23 und Vas 90 l, also einen deutlich größeren Volumenbedarf bei ähnlichem Antriebscharakter. Der 12LEX1300Nd ist mit Vas 43 l auf kompakte Gehäuse ausgelegt.
Beyma 12LEX1300Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12LEX1300Nd ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12LEX1300Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 45 Hz |
| Gesamtgüte Qts | 0,24 |
| Elektrische Güte Qes | 0,25 |
| Mechanische Güte Qms | 4,2 |
| Äquivalentvolumen Vas | 43,0 l |
| Bewegte Masse Mms | 125,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 11 mm |
| Verschiebevolumen Vd | 605 cm³ |
| Antriebsfaktor BL | 26,4 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1,3 mH |
Gehäusevorschlag
Der EBP von 180 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,25
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 5,6 l
- Einbauresonanz Fc
- 133 Hz
- Grenzfrequenz F3
- 133 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 7,7 l
- Abstimmfrequenz Fb
- 77 Hz
- Grenzfrequenz F3
- 96 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 12FH510fs 45 Hz · Qts 0,24 · Vas 81,3 l · in der Datenbank
- FaitalPRO 12FX600fs 48 Hz · Qts 0,24 · Vas 44,4 l · in der Datenbank
- B&C Speakers 12NDL88fs 48 Hz · Qts 0,24 · Vas 57 l · in der Datenbank
- 18 Sound 12ND730fs 45 Hz · Qts 0,23 · Vas 90 l · im Shop
- FaitalPRO 12FH500fs 45 Hz · Qts 0,25 · Vas 87,3 l · in der Datenbank
- FaitalPRO 12FH510fs 45 Hz · Qts 0,25 · Vas 75,2 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LEX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1300 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 1500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 176 |
| Gewicht (kg) | 8.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1.3 |
| Fs (Hz) | 45 |
| Qms | 4.2 |
| Qes | 0.25 |
| Qts | 0.24 |
| Vas (l) | 43 |
| Xmax (mm) | 11 |
| Vd (cm³) | 605 |
| BL (Tm) | 26.4 |
| Mms (kg) | 0.125 |
| Sd (m²) | 0.055 |
