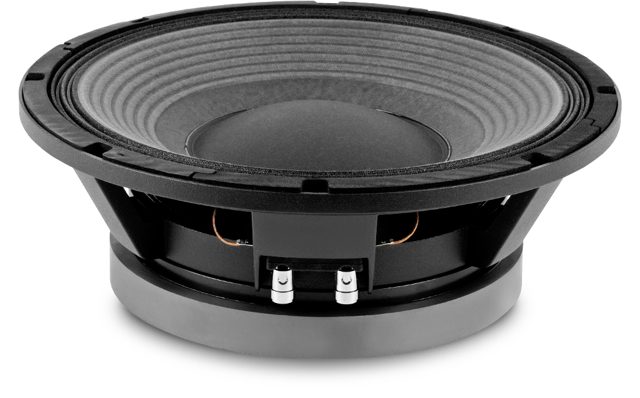

BEYMA 12LX60V2
BEYMA 12LX60V2 — 12" / 12 Zoll · Tieftöner · Bass
700 W AES - 96 dB - 35 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0032
Dokumente
BEYMA 12LX60V2 — 12" · Tieftöner
700 W AES · 96 dB Empfindlichkeit · Frequenzbereich 35 Hz – 2000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 700 W AES
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Gewicht: 9.7 kg
- Einbautiefe: 122 mm
- Frequenzbereich: 35 – 2000 Hz
Serie: LX · Artikel-Nr: 42A-CHS-TT-BEY-0032
Beyma 12LX60V2: 12"-Tieftöner mit 4"-Schwingspule, 700 W AES und Tiefgang bis 35 Hz
Unter den 12"-Tieftönern von Beyma ist der 12LX60V2 aus der LX-Serie derjenige mit dem tiefsten angegebenen Arbeitsbereich: 35 bis 2000 Hz. Dazu kommen eine 4"-Schwingspule, 700 W AES und 96 dB Empfindlichkeit. Das Chassis ist auf Bassreflexboxen ausgelegt, die mit einem 12"-Chassis spürbaren Tiefbass liefern sollen, etwa in kompakten Subwoofern oder Fullrange-Boxen mit ernsthaftem Bassfundament.
Die Parameter: Fs 49 Hz, Qts 0,38, Qes 0,4 und Vas 43 l bei einem BL von 20 Tm auf 102 g bewegter Masse. Auffällig ist das Qms von 15,3, ein Zeichen für sehr geringe mechanische Verluste in Aufhängung und Zentrierung. Xmax 9 mm auf 550 cm² Membranfläche ergibt 500 cm³ Verschiebevolumen. Mit 122 mm Einbautiefe ist er für einen 12"-Bass flach gebaut, das Gewicht liegt bei 9,7 kg.
Einsatz und Gehäuse
Der EBP von 122 liegt nahe an der Grenze, an der beide Gehäusetypen funktionieren, die Richtwerte sprechen aber klar für Bassreflex: Volumen um 40 l, abgestimmt auf 49 Hz mit einem f3 ebenfalls um 49 Hz. Das ist für ein 12"-Chassis ein sehr brauchbarer Tiefgang in einem Gehäuse, das sich noch als Kompaktbox bauen lässt. Geschlossen wären es 17 l bei einer Grenzfrequenz um 91 Hz. Die Abstimmung mit Portquerschnitt, Portlänge und Hubverlauf bei 700 W prüfst du in der Gehäuseberechnung von 42.audio.
Mit der Obergrenze von 2000 Hz kann der 12LX60V2 in einer Zwei-Wege-Box bis zur Übergabe an einen Kompressionstreiber laufen, sofern die Trennung deutlich unter 2000 Hz liegt; die Le von 2,1 mH lässt die Impedanz nach oben merklich ansteigen, was die Weiche berücksichtigen muss. In einem 3-Wege-System ist er der Bass, der bis zur Trennung an einen Mitteltöner arbeitet.
Worauf du achten solltest
- 8 Ω nominal, Re 5,1 Ω: Endstufe mit 700 W an 8 Ω, Hochpass unter 49 Hz setzen.
- Einbautiefe nur 122 mm: geeignet für flache Bassgehäuse.
- Qms 15,3: sehr geringe mechanische Verluste, die Dämpfung kommt aus dem Antrieb.
- Le 2,1 mH: Impedanzanstieg bei hoher Trennung in der Weiche einrechnen.
- Bassreflex-Richtwert 40 l bei 49 Hz: f3 um 49 Hz mit einem 12"-Chassis.
Häufige Fragen
Taugt der 12LX60V2 als Subwoofer?
Für einen kompakten 12"-Subwoofer ja: Bassreflex um 40 l bei 49 Hz mit f3 um 49 Hz und 9 mm Xmax sind ein stimmiges Paket. Wer noch tiefer will, braucht ein größeres Chassis oder mehr Hub.
Kann ich ihn in einer Zwei-Wege-Box bis zum Hochtöner laufen lassen?
Der angegebene Bereich reicht bis 2000 Hz, die Trennung sollte deutlich darunter liegen. Die Le von 2,1 mH ist dabei der Faktor, den die Weiche einrechnen muss.
Welches vergleichbare Chassis gibt es?
Der B&C 12PLB100 liegt mit Fs 50 Hz, Qts 0,37 und Vas 47 l sehr nah an den Parametern des 12LX60V2 und landet in einem ähnlichen Gehäuse. Der 12LX60V2 ist im Shop von 42.audio verfügbar, der 12PLB100 in der Chassis-Datenbank hinterlegt.
Beyma 12LX60V2: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12LX60V2 ist ein 12-Zoll-Tieftöner aus der Serie LX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 12LX60V2 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 49 Hz |
| Gesamtgüte Qts | 0,38 |
| Elektrische Güte Qes | 0,4 |
| Mechanische Güte Qms | 15,3 |
| Äquivalentvolumen Vas | 43,0 l |
| Bewegte Masse Mms | 102,0 g |
| Membranfläche Sd | 550 cm² |
| Lineare Auslenkung Xmax | 9 mm |
| Verschiebevolumen Vd | 500 cm³ |
| Antriebsfaktor BL | 20 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 2,1 mH |
Gehäusevorschlag
Der EBP von 122 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 49 / 0,4
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 17,5 l
- Einbauresonanz Fc
- 91 Hz
- Grenzfrequenz F3
- 91 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 35,3 l
- Abstimmfrequenz Fb
- 52 Hz
- Grenzfrequenz F3
- 53 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- SB Audience NERO-12MWN700Dfs 52,7 Hz · Qts 0,38 · Vas 52,5 l · in der Datenbank
- FaitalPRO 12FH500fs 48 Hz · Qts 0,37 · Vas 77,4 l · in der Datenbank
- B&C Speakers 12PLB100fs 50 Hz · Qts 0,37 · Vas 47 l · in der Datenbank
- B&C Speakers 12NDL88fs 50 Hz · Qts 0,37 · Vas 55 l · in der Datenbank
- PRV Audio 12W1600fs 51,22 Hz · Qts 0,39 · Vas 46,99 l · in der Datenbank
- PRV Audio 12MB1000FTfs 52,72 Hz · Qts 0,37 · Vas 74,57 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LX |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 700 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 2000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 122 |
| Gewicht (kg) | 9.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 2.1 |
| Fs (Hz) | 49 |
| Qms | 15.3 |
| Qes | 0.4 |
| Qts | 0.38 |
| Vas (l) | 43 |
| Xmax (mm) | 9 |
| Vd (cm³) | 500 |
| BL (Tm) | 20 |
| Mms (kg) | 0.102 |
| Sd (m²) | 0.055 |
