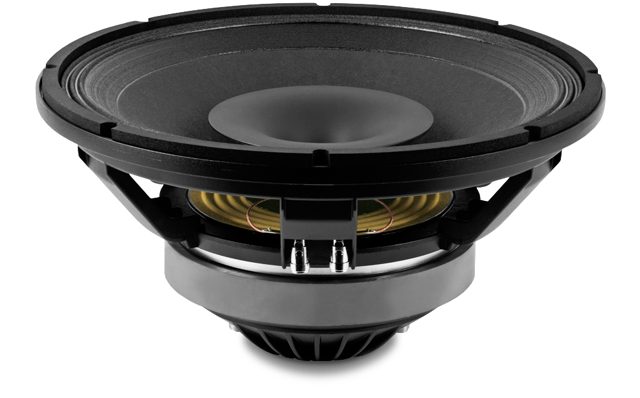

BEYMA 15CXA400Fe

https://42.audio/web/image/product.template/11597/image_1920?unique=24e070f

BEYMA 15CXA400Fe — 15" / 15 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
400 W AES - 98 dB - 35 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0003

442,00 € 442.0 EUR 442,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 15CXA400Fe

BEYMA 15CXA400Fe — 15" · Koaxiallautsprecher · Ferrit-Magnet

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 35 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 11.9 kg
  • Frequenzbereich: 35 – 20000 Hz

Serie: CXA · Artikel-Nr: 42A-CHS-KO-BEY-0003

Beyma 15CXA400Fe: 15"-Koaxialchassis mit Ferritantrieb, 400 W AES und 98 dB

Der Beyma 15CXA400Fe ist ein 15"-Koaxiallautsprecher aus der CXA-Serie: ein Tieftonkonus mit Ferritmagnet, in dessen Zentrum eine Hochtoneinheit sitzt, die den Bereich bis 20.000 Hz übernimmt. Beide Wege strahlen aus derselben Achse ab. Genau das ist der Grund, einen Koax zu wählen: keine Interferenzen zwischen zwei räumlich getrennten Quellen im Übernahmebereich, ein gleichmäßiges Abstrahlverhalten über den Hörwinkel und eine Box, die mit einem einzigen Ausschnitt auskommt.

Innerhalb der 15"-Koaxe ist der 15CXA400Fe die tieftonorientierte Variante. Resonanzfrequenz 40 Hz, Qts 0,42 und Vas 191 l sind Parameter für ein echtes Zweiwege-Vollbereichskonzept mit Tiefgang bis 35 Hz. 400 W AES Belastbarkeit und 98 dB Kennschalldruck an 8 Ω passen zu einem Ferritsystem dieser Größe; das Gewicht von 11,9 kg ist die Kehrseite des Ferritmagneten, dafür bleibt der Antrieb thermisch träge und robust.

Einsatz und Gehäuse

Mit einem EBP von 93 kannst du sowohl geschlossen als auch in Bassreflex bauen. Als Richtwert für Bassreflex ergeben sich rund 238 l bei einer Abstimmfrequenz von 37 Hz, was eine untere Grenzfrequenz um 35 Hz liefert: ein großes Gehäuse, aber genau das, was ein 15"-Koax als Vollbereichssystem braucht. Geschlossen reichen etwa 104 l, dann liegt die Eckfrequenz bei 67 Hz; das ist die Wahl für Monitore, die ohnehin von einem Subwoofer ergänzt werden. Portmaße und Feinabstimmung rechnest du über die Gehäuseberechnung auf 42.audio.

Typische Anwendungen sind Bühnenmonitore, Studio-Hauptmonitore mit hoher Dynamikreserve, kompakte PA-Tops für Sprache und Musik sowie Heimkino-Fronts mit Kinopegel. Die Trennung zwischen Konus und Hochtoneinheit legst du mit einer eigenen Weiche fest; alle Thiele-Small-Parameter findest du in der Chassis-Datenbank von 42.audio.

Worauf du achten solltest

  • 8 Ω Nennimpedanz, Re 6,3 Ω: an jedem Verstärker unkritisch, 400 W AES Belastbarkeit einplanen.
  • 11,9 kg Gewicht: Schallwand und Verschraubung entsprechend dimensionieren.
  • Xmax 6 mm bei Sd 880 cm²: ordentlich Hub für einen Koax, aber kein Subwoofer-Ersatz.
  • Le 0,95 mH: die Schwingspuleninduktivität bei der Weichenauslegung berücksichtigen.
  • BL 18,2 Tm bei Mms 90 g: kräftiger Antrieb für einen leichten Konus.

Häufige Fragen

Worin unterscheidet sich der 15CXA400Fe vom 15CXA400Nd?

Der 15CXA400Nd arbeitet mit Neodymmagnet und ist deutlich leichter. Mit Qts 0,36 und Vas 196 l ist er straffer abgestimmt und kommt mit einem kleineren Bassreflexgehäuse aus; der Fe reicht mit 35 Hz unterer Grenzfrequenz etwas tiefer und ist die naheliegende Wahl für stationäre Boxen, bei denen das Gewicht keine Rolle spielt.

Welches Gehäuse ist sinnvoll?

Bassreflex mit etwa 238 l und 37 Hz Abstimmung holt den vollen Tiefgang heraus. Wenn du ein Subwoofersystem darunter setzt, ist geschlossen mit rund 104 l die kompaktere und impulstreuere Lösung. Beides sind Richtwerte aus den Thiele-Small-Parametern, die Details klärt die Gehäuseberechnung.

Welcher Verstärker passt?

Ein Verstärker, der an 8 Ω in der Größenordnung der 400 W AES liefert, nutzt das Chassis voll aus. Dank 98 dB Empfindlichkeit erreichst du aber schon mit deutlich weniger Leistung hohe Pegel, wichtig ist eher sauberes Clipping-Verhalten als reine Wattzahl.

Bei 42.audio bekommst du den BEYMA 15CXA400Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs40 Hz
Gesamtgüte Qts0,42
Elektrische Güte Qes0,43
Mechanische Güte Qms16,4
Äquivalentvolumen Vas191,0 l
Bewegte Masse Mms90,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd528 cm³
Antriebsfaktor BL18,2 Tm
Gleichstromwiderstand Re6,3 Ω
Schwingspuleninduktivität Le0,95 mH

Gehäusevorschlag

Der EBP von 93 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 40 / 0,43

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
104,2 l
Einbauresonanz Fc
67 Hz
Grenzfrequenz F3
67 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
218,2 l
Abstimmfrequenz Fb
38 Hz
Grenzfrequenz F3
38 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CXA
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 35
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 15
Gewicht (kg) 11.9
Thiele-Small-Parameter
Re (Ω) 6.3
Le (mH) 0.95
Fs (Hz) 40
Qms 16.4
Qes 0.43
Qts 0.42
Vas (l) 191
Xmax (mm) 6
Vd (cm³) 528
BL (Tm) 18.2
Mms (kg) 0.09
Sd (m²) 0.088
