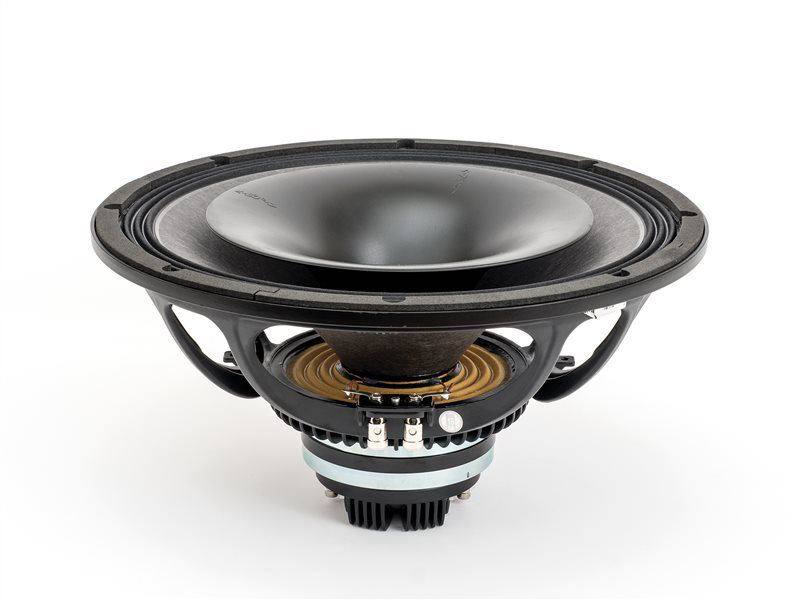

18SOUND 15NCX750H

18SOUND 15NCX750H

https://42.audio/web/image/product.template/11817/image_1920?unique=033c73f

18SOUND (Eighteen Sound) 15NCX750H — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0014

659,00 € 659.0 EUR 659,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX750H

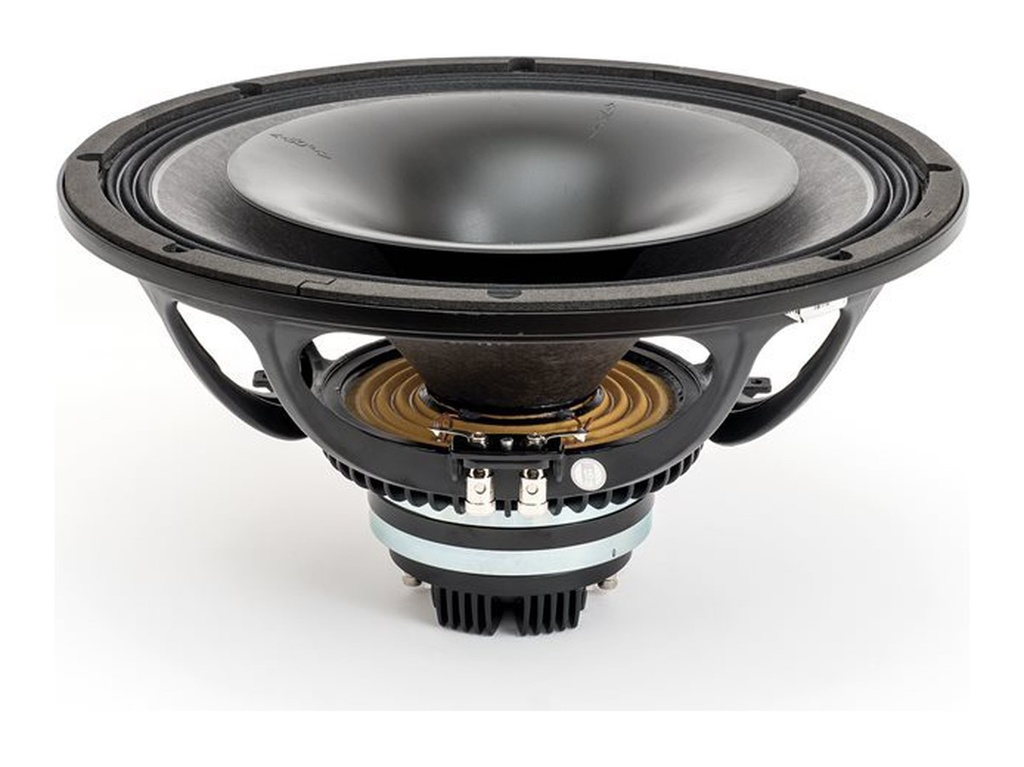

18SOUND 15NCX750H — 15" · Koaxial-Chassis

400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4700 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodymium
  • Gewicht: 5.3 kg
  • Einbautiefe: 185 mm

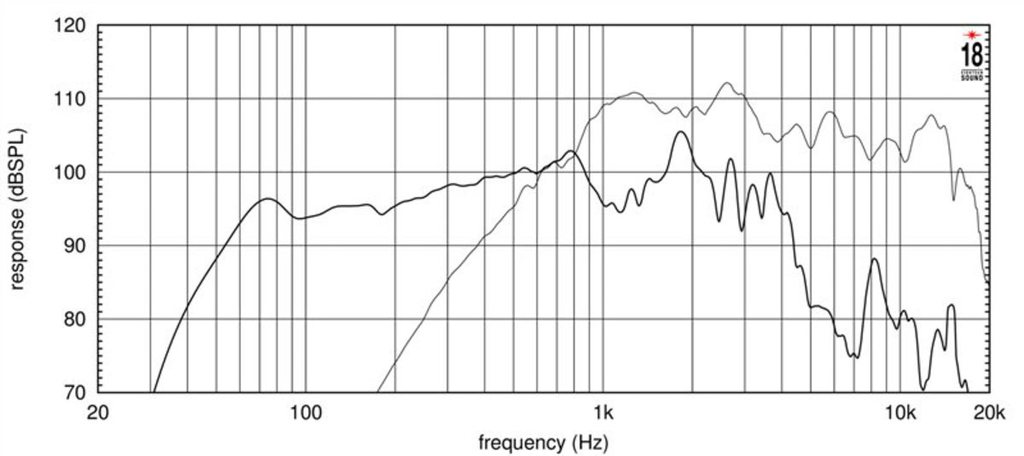

  • Frequenzbereich: 50 – 4700 Hz
  • Abstrahlwinkel: 70x50 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0014

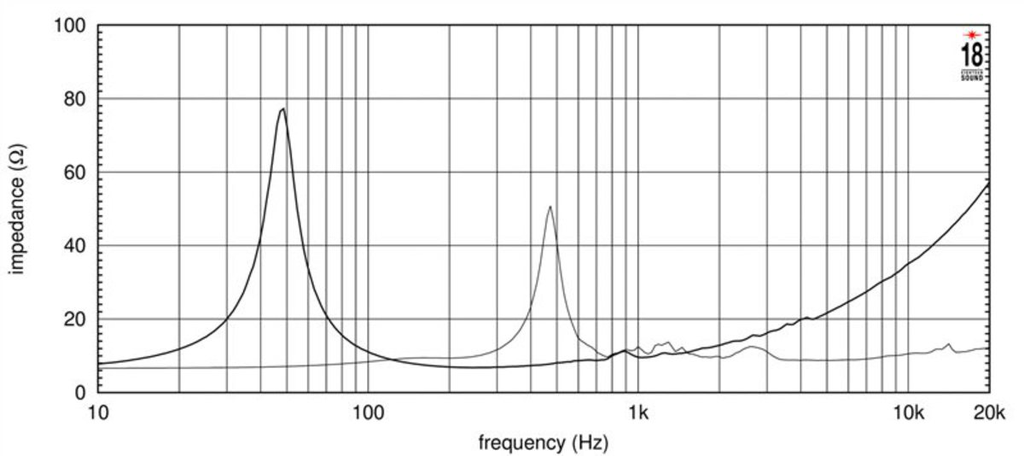

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs49 Hz
Gesamtgüte Qts0,37
Elektrische Güte Qes0,4
Mechanische Güte Qms6,32
Äquivalentvolumen Vas141,0 l
Bewegte Masse Mms80,6 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL18,5 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,66 mH

Gehäusevorschlag

Der EBP von 122 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 49 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
53,2 l
Einbauresonanz Fc
94 Hz
Grenzfrequenz F3
94 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
106,0 l
Abstimmfrequenz Fb
54 Hz
Grenzfrequenz F3
56 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 4700

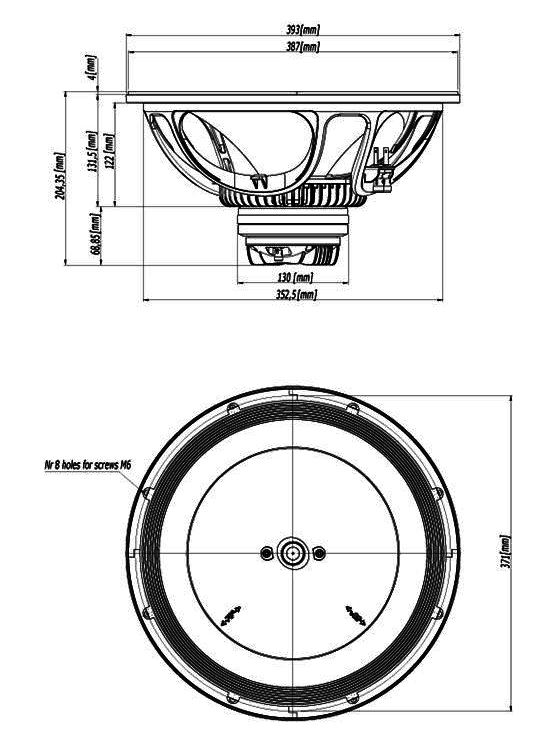

Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 185
Gewicht (kg) 5.3
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.66
Fs (Hz) 49
Qms 6.32
Qes 0.4
Qts 0.37
Vas (l) 141
Xmax (mm) 5.5
BL (Tm) 18.5
Mms (kg) 0.0806
Sd (m²) 0.0881
