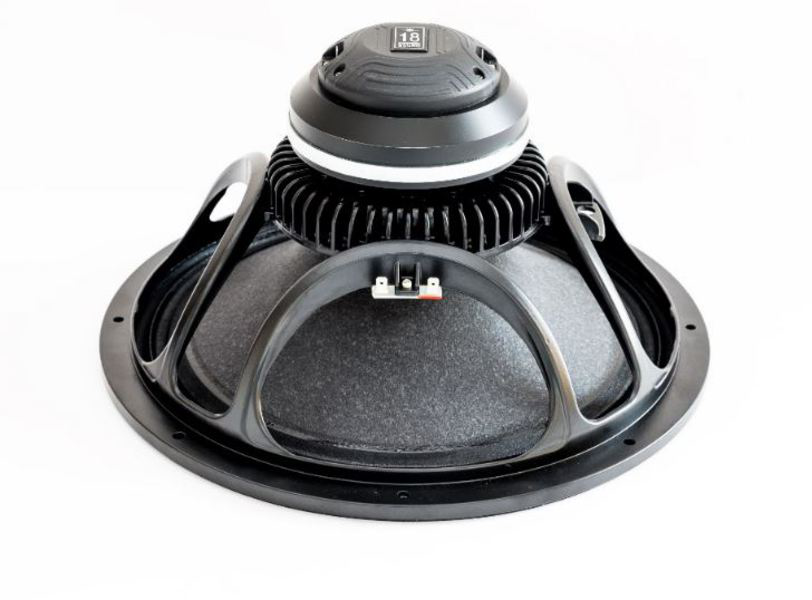

18SOUND 15NCX910N

https://42.audio/web/image/product.template/11815/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NCX910N — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym · NSD-Dome
3"/3"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0012

635,00 € 635.0 EUR 635,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX910N

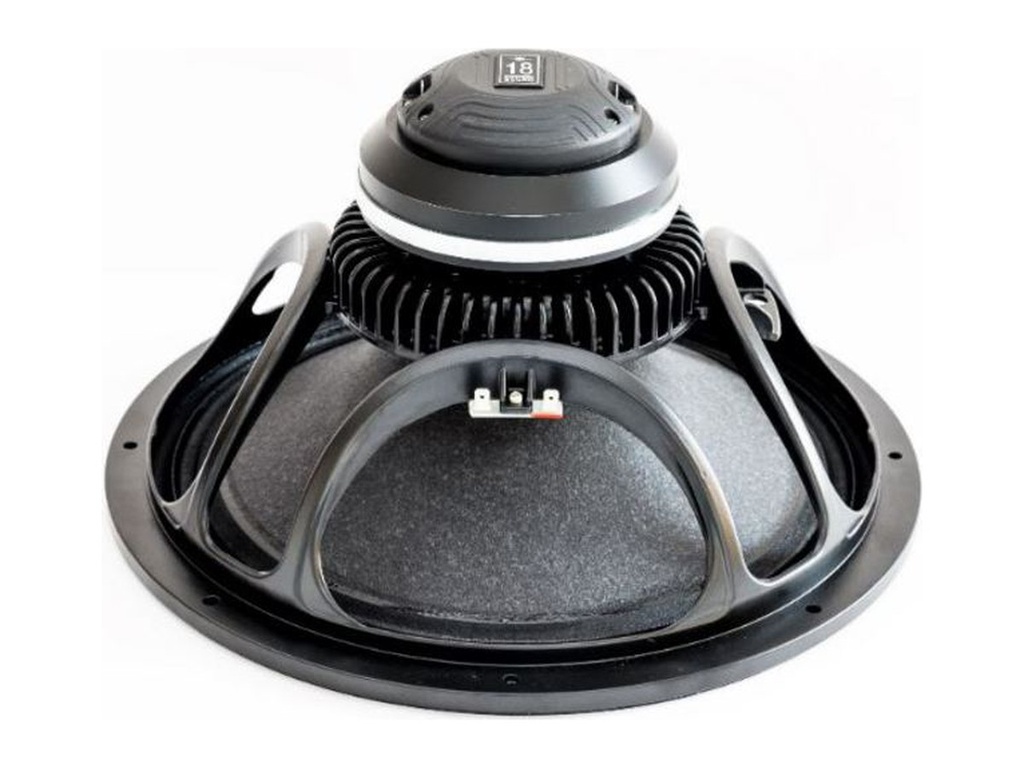

18SOUND 15NCX910N — 15" · Koaxial-Chassis

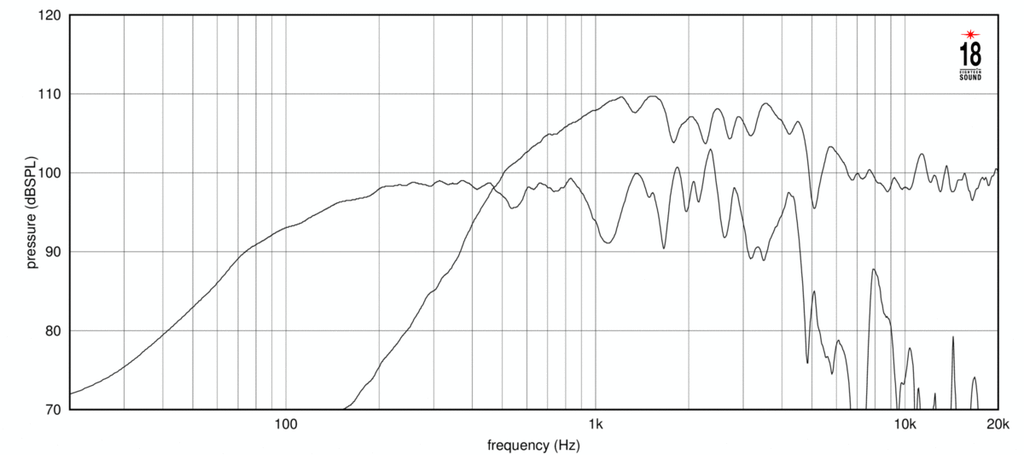

450 W AES · 99.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 99.5 dB
  • Impedanz: 8 Ω
  • Gewicht: 6.5 kg

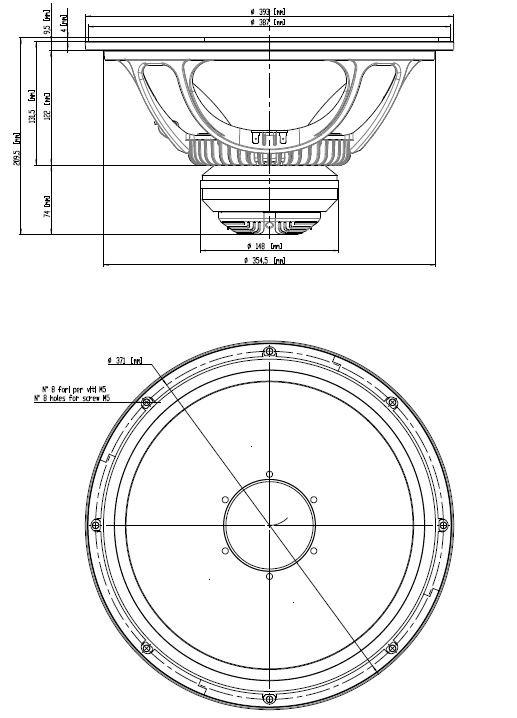

  • Einbautiefe: 205 mm
  • Frequenzbereich: 50 – 4000 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 80 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0012

18Sound 15NCX910N: 15"-Koax mit NSD-Hochtonmembran, 99,5 dB und 450 W AES

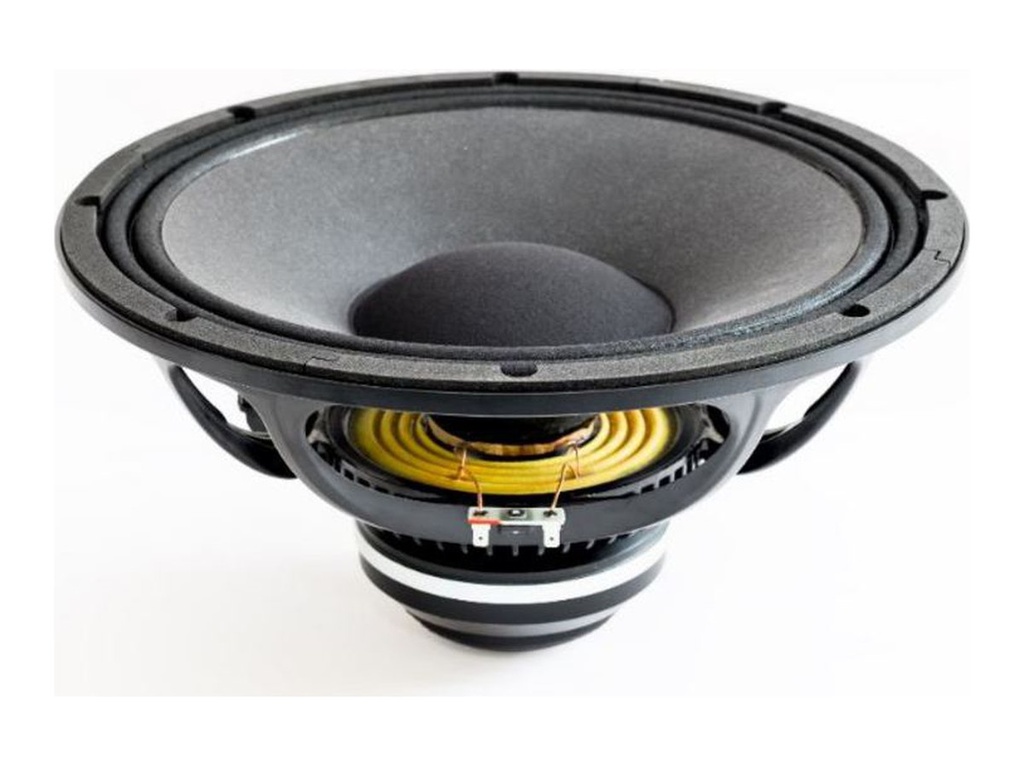

Der 15NCX910N ist die Ausführung des 15NCX910 mit der NSD-Membran von 18Sound im Hochtöner. Alles andere bleibt: ein 15"-Neodym-Tieftöner mit 3"-Schwingspule, ein Hochtöner mit 3"-Schwingspule, 450 W AES Belastbarkeit und 99,5 dB Empfindlichkeit. Der Übertragungsbereich der Tieftonsektion reicht von 50 Hz bis 4000 Hz, das Hochtonhorn strahlt konisch mit 80°.

Bei einem Koax entscheidet der Hochtöner über den Charakter im Präsenz- und Höhenbereich, weil er mitten im Tieftöner sitzt und dessen Konus als Hornverlängerung nutzt. Die Membranausführung ist deshalb ein echtes Unterscheidungsmerkmal, auch wenn Tieftonparameter und Gehäuse gleich bleiben. Für den Tieftöner gilt: Fs 55 Hz, Qts 0,33, Vas 107 l, BL 21 Tm, Mms 86 g und 7 mm Xmax. Das ist ein straff angetriebener 15er, der in moderatem Volumen viel Pegel liefert.

Einsatz und Gehäuse

Mit einem EBP von 162 ist Bassreflex die natürliche Wahl. Richtwert: etwa 67 l netto bei 63 Hz Abstimmung und f3 um 68 Hz. So entsteht ein Top, das in Kombination mit einem Sub auch Club-Pegel mitmacht und alleine für Sprache und Akustik-Musik reicht. Geschlossen kommt man auf rund 30 l mit fc bei 118 Hz, was nur mit Subwoofer sinnvoll ist. Die Gehäuseberechnung von 42.audio rechnet Port und Volumen für dein Zielmaß aus. Bei 205 mm Einbautiefe braucht auch ein flacher Monitor eine ordentliche Gehäusetiefe.

Die empfohlene Trennfrequenz beträgt 1,2 kHz. Aktiv mit steilen Filtern kannst du dort arbeiten; passiv lohnt es sich, höher zu gehen und die 3"-Hochtonspule so vor tieffrequenten Anteilen zu schützen. Die 80°-Abstrahlung eignet sich für Frontbeschallung mittlerer Räume, Bühnenmonitore und Installationen, bei denen ein Punktstrahler gewünscht ist. Wer zwischen 15NCX910 und 15NCX910N wählt, sollte sich Datenblatt und Messungen beider Hochtöner ansehen; das PDF findest du direkt beim Produkt.

Worauf du achten solltest

  • NSD-Membran im Hochtöner: einziger Unterschied zum 15NCX910
  • 99,5 dB und 8 Ω: Endstufe im Bereich von 450 W AES ist ausreichend
  • Einbautiefe 205 mm und 6,5 kg: beim Gehäuseentwurf einplanen
  • Qts 0,33, Vas 107 l: Bassreflex mit rund 67 l als Richtwert
  • Xmax 7 mm: Hochpass unterhalb der Abstimmfrequenz setzen

Häufige Fragen

Ändert die NSD-Membran etwas am Gehäuse?

Nein. Der Tieftöner ist identisch mit dem des 15NCX910, also gelten dieselben Richtwerte: Bassreflex um 67 l mit 63 Hz Abstimmung oder geschlossen um 30 l. Nur der Hochtöner ist anders bestückt.

Welche vergleichbaren 15"-Koaxe gibt es?

Der 18Sound 15NCX1000 mit Vas 75 l und Qts 0,31 braucht weniger Volumen und ist höher belastbar. Der B&C 15CXN88 mit Fs 47 Hz und Vas 124 l ist ähnlich abgestimmt und in der Chassis-Datenbank von 42.audio hinterlegt.

Wie hoch darf die Trennung passiv liegen?

Der Empfehlungswert von 1,2 kHz ist die Untergrenze. Passiv mit flachen Filtern gehst du deutlich darüber, damit die 3"-Hochtonspule thermisch und mechanisch entlastet wird und der Tieftöner bis dahin sauber arbeitet.

18Sound 15NCX910N: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NCX910N ist ein 15-Zoll-Koaxial-Chassis aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15NCX910N mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

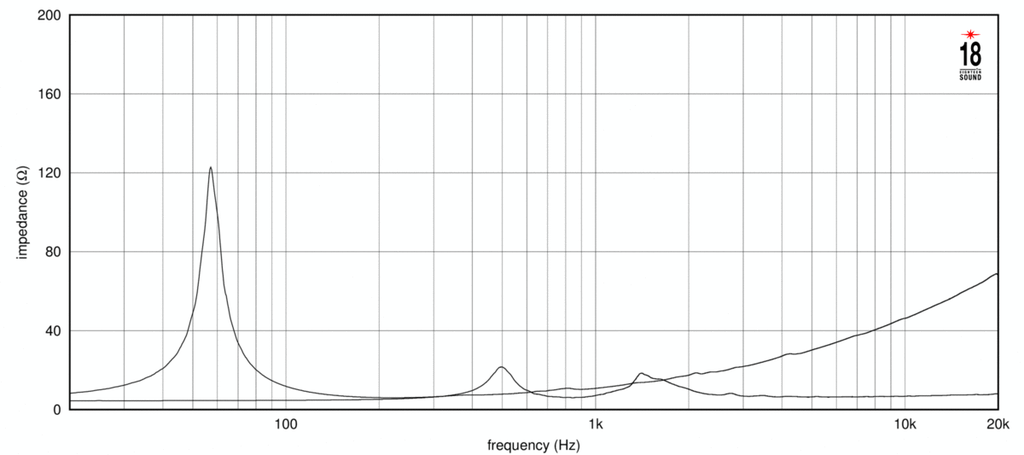

Nennimpedanz8 Ω
Resonanzfrequenz fs55 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,34
Mechanische Güte Qms8,2
Äquivalentvolumen Vas107,0 l
Bewegte Masse Mms86,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax7 mm
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,1 mH

Gehäusevorschlag

Der EBP von 162 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 55 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
29,8 l
Einbauresonanz Fc
118 Hz
Grenzfrequenz F3
118 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
55,1 l
Abstimmfrequenz Fb
68 Hz
Grenzfrequenz F3
74 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 99.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 205
Gewicht (kg) 6.5
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.1
Fs (Hz) 55
Qms 8.2
Qes 0.34
Qts 0.33
Vas (l) 107
Xmax (mm) 7
BL (Tm) 21
Mms (kg) 0.086
Sd (m²) 0.0881
