  2. 18SOUND 15NCX1000
18SOUND 15NCX1000

18SOUND 15NCX1000

https://42.audio/web/image/product.template/11813/image_1920?unique=3f6a54e

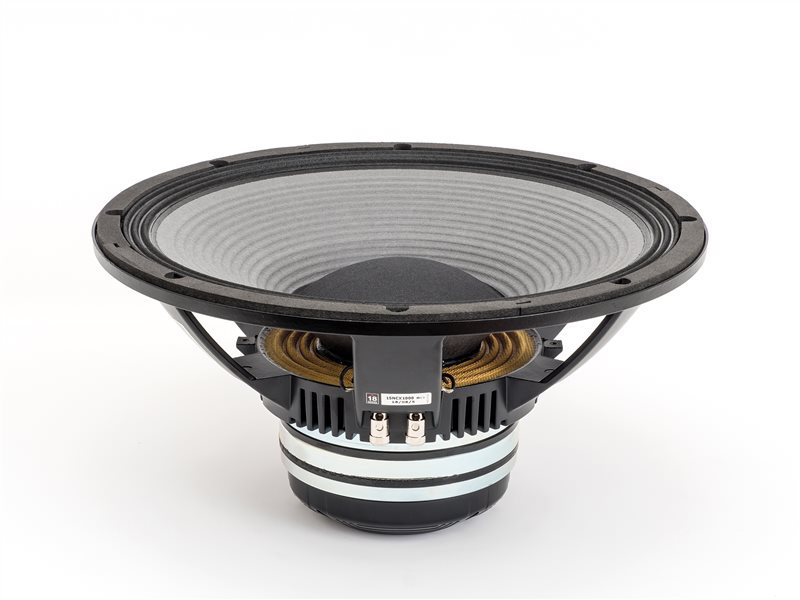

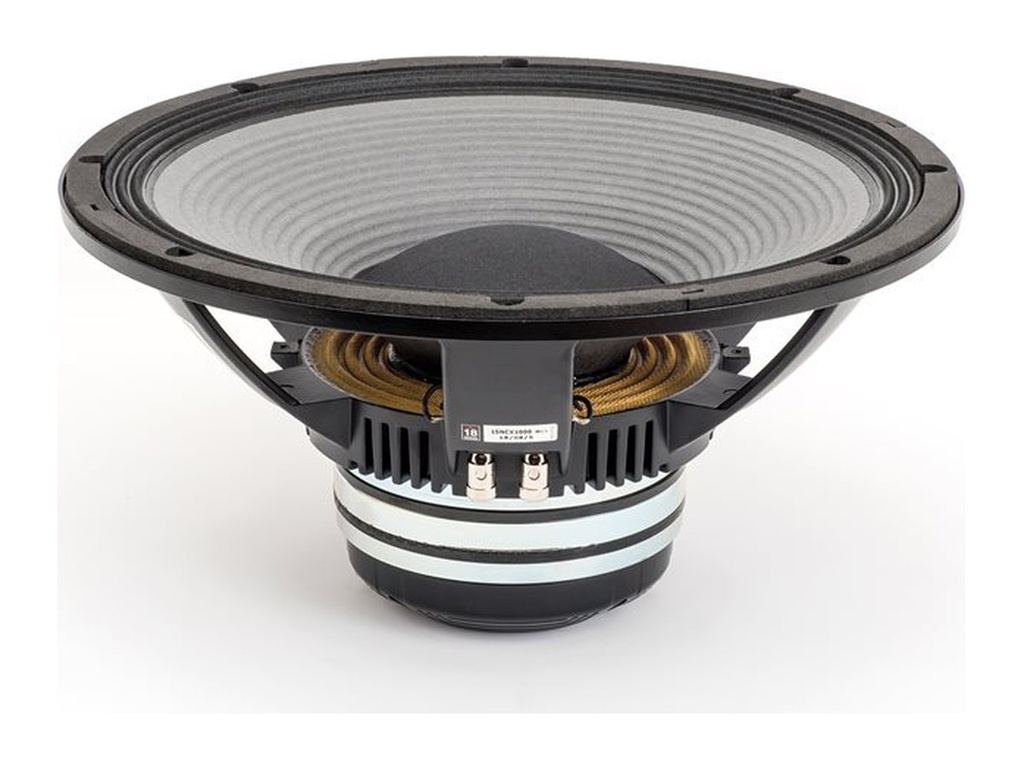

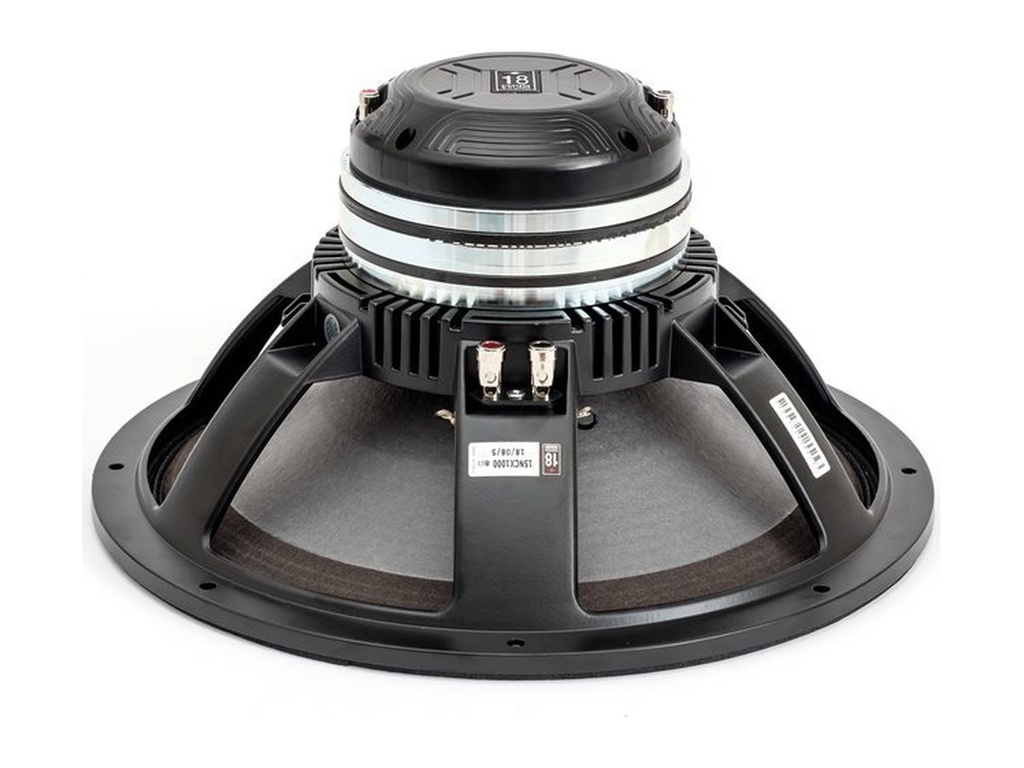

18SOUND (Eighteen Sound) 15NCX1000 — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
4"/4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0010

1.099,00 € 1099.0 EUR 1.099,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX1000

18SOUND 15NCX1000 — 15" · Koaxial-Chassis

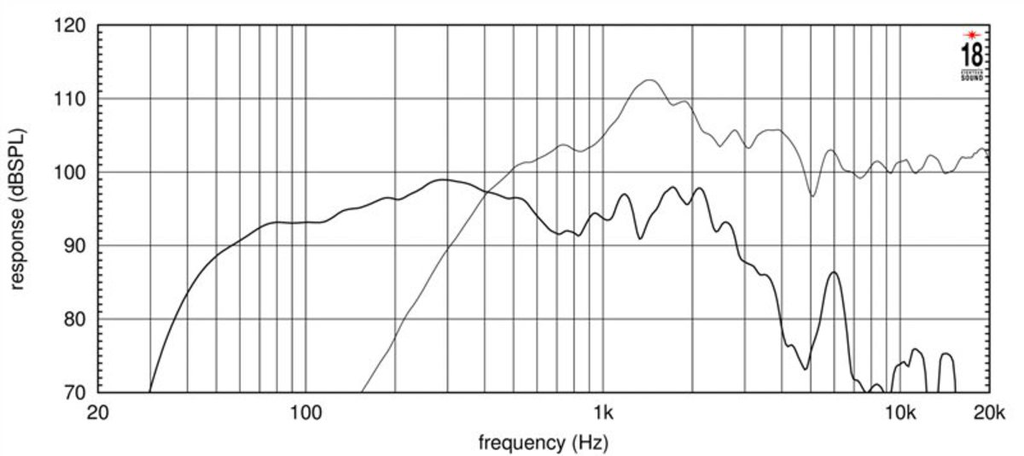

600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 44 Hz – 3600 Hz

Technische Daten

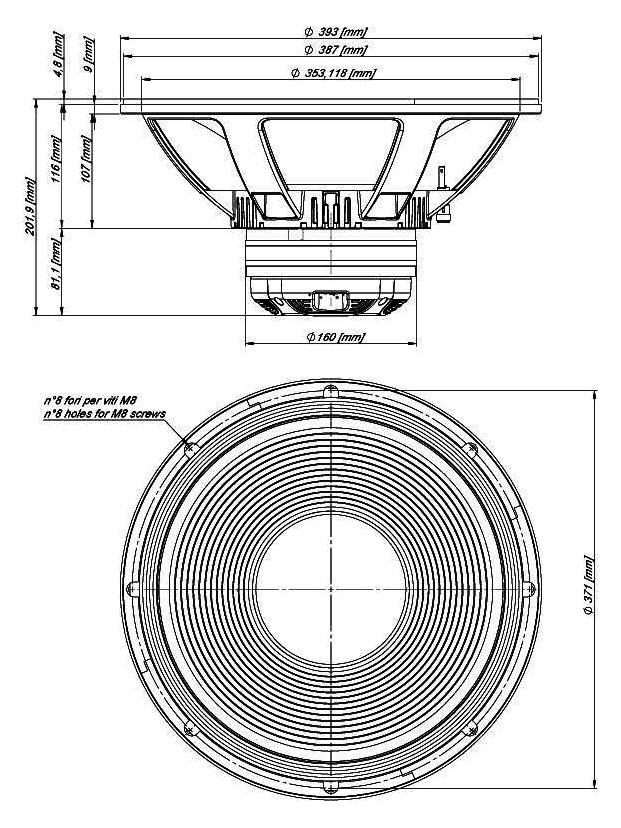

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Gewicht: 8.5 kg
  • Einbautiefe: 197 mm
  • Frequenzbereich: 44 – 3600 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 90 °
  • Empf. Trennung: 1.0 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0010

Thiele-Small-Parameter

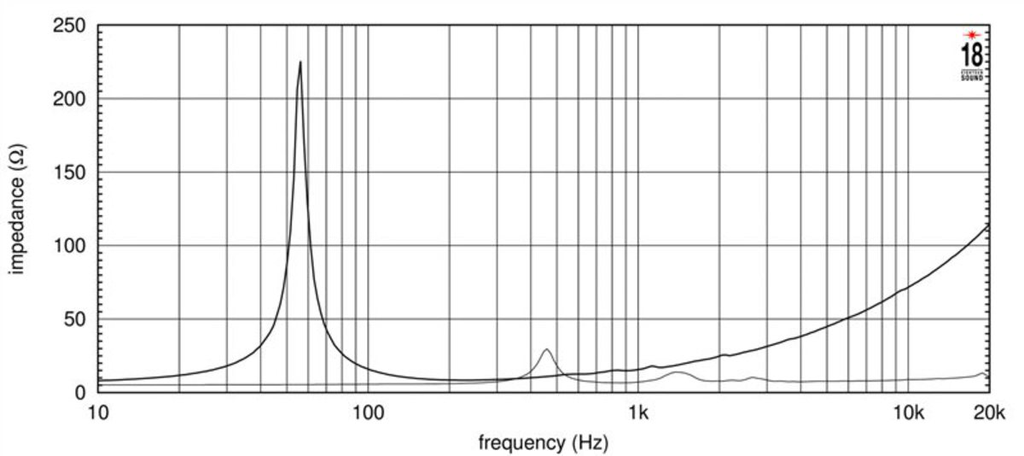

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,32
Mechanische Güte Qms10,4
Äquivalentvolumen Vas75,0 l
Bewegte Masse Mms110,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax7,5 mm
Antriebsfaktor BL27,5 Tm
Gleichstromwiderstand Re6,3 Ω
Schwingspuleninduktivität Le1,4 mH

Gehäusevorschlag

Der EBP von 166 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
17,9 l
Einbauresonanz Fc
121 Hz
Grenzfrequenz F3
121 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
31,4 l
Abstimmfrequenz Fb
69 Hz
Grenzfrequenz F3
78 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 44
Frequenz bis (Hz) 3600
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 197
Gewicht (kg) 8.5
Thiele-Small-Parameter
Re (Ω) 6.3
Le (mH) 1.4
Fs (Hz) 53
Qms 10.4
Qes 0.32
Qts 0.31
Vas (l) 75
Xmax (mm) 7.5
BL (Tm) 27.5
Mms (kg) 0.11
Sd (m²) 0.0881
