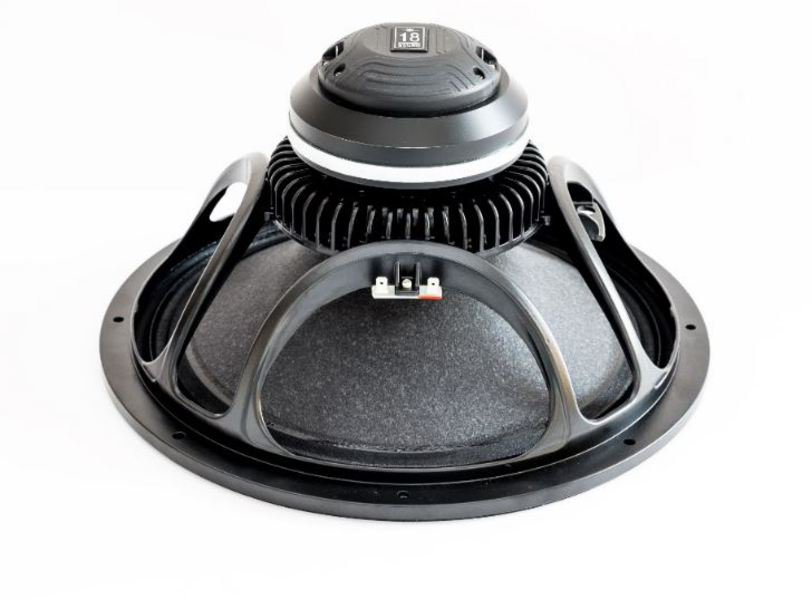

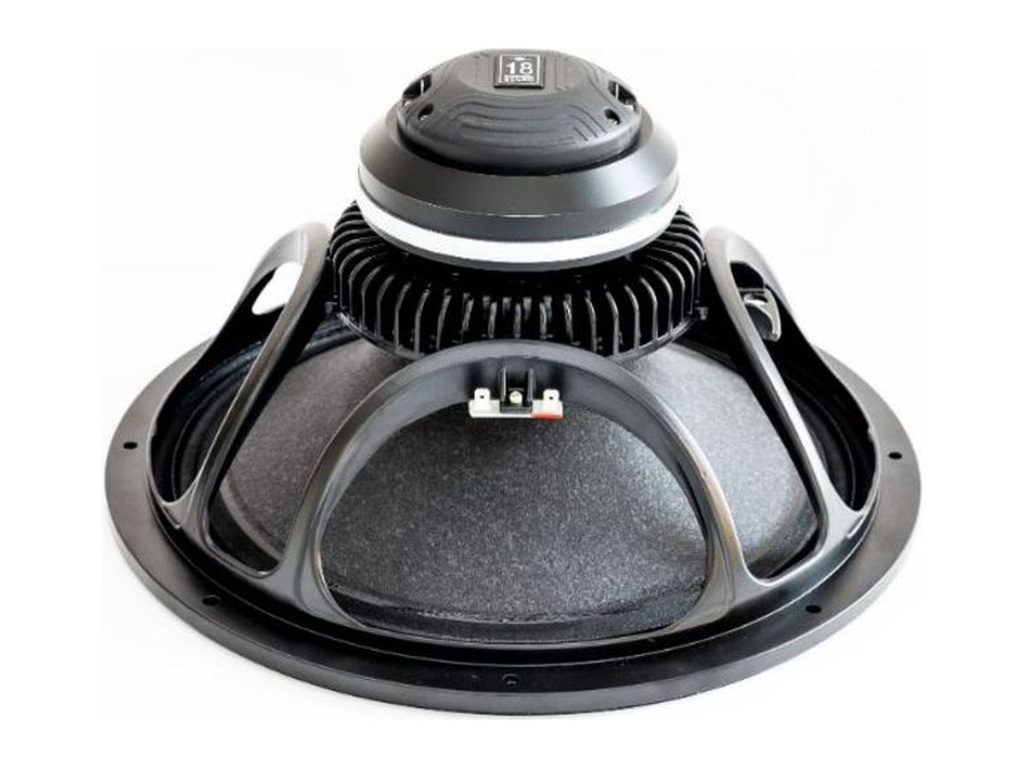

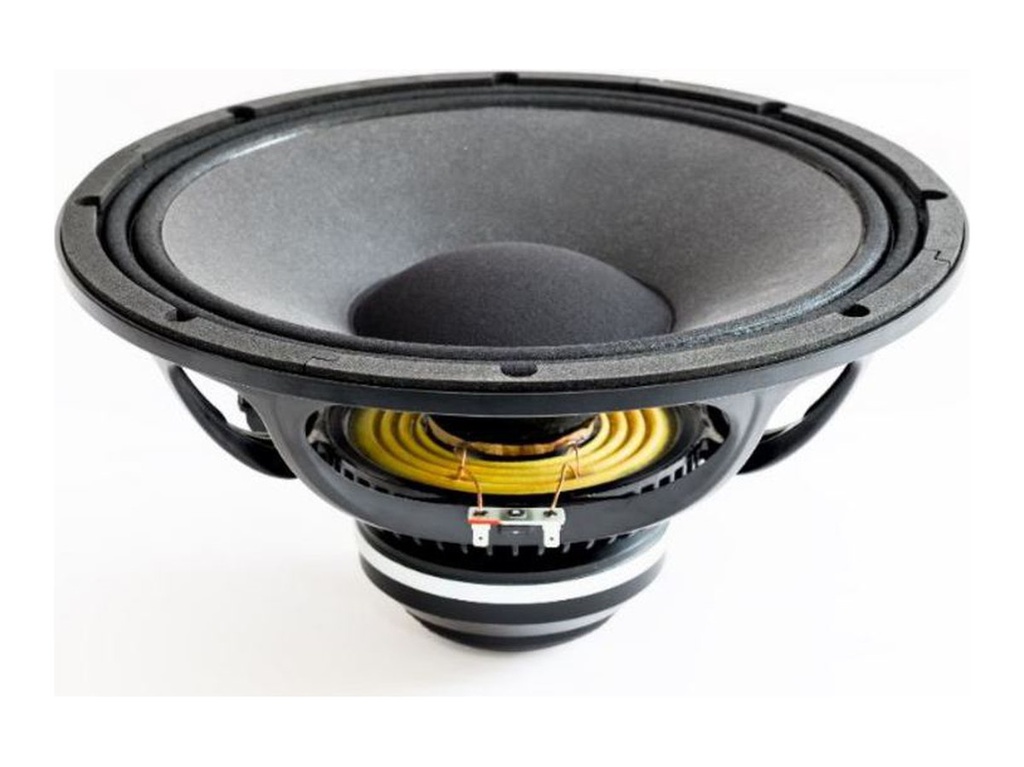

18SOUND 15NCX910

18SOUND 15NCX910

https://42.audio/web/image/product.template/11814/image_1920?unique=f77018b

18SOUND (Eighteen Sound) 15NCX910 — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/3"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0011

635,00 € 635.0 EUR 635,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX910

18SOUND 15NCX910 — 15" · Koaxial-Chassis

450 W AES · 99.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz

Technische Daten

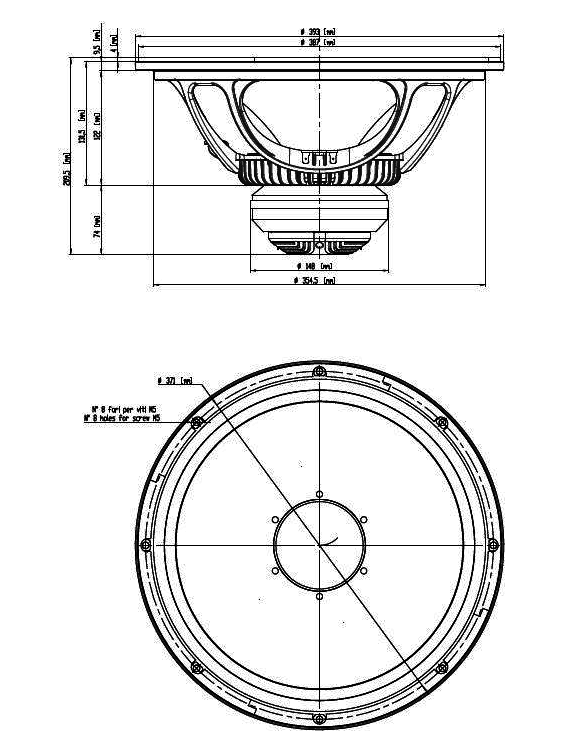

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 99.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neodymium
  • Gewicht: 6.5 kg
  • Einbautiefe: 205 mm

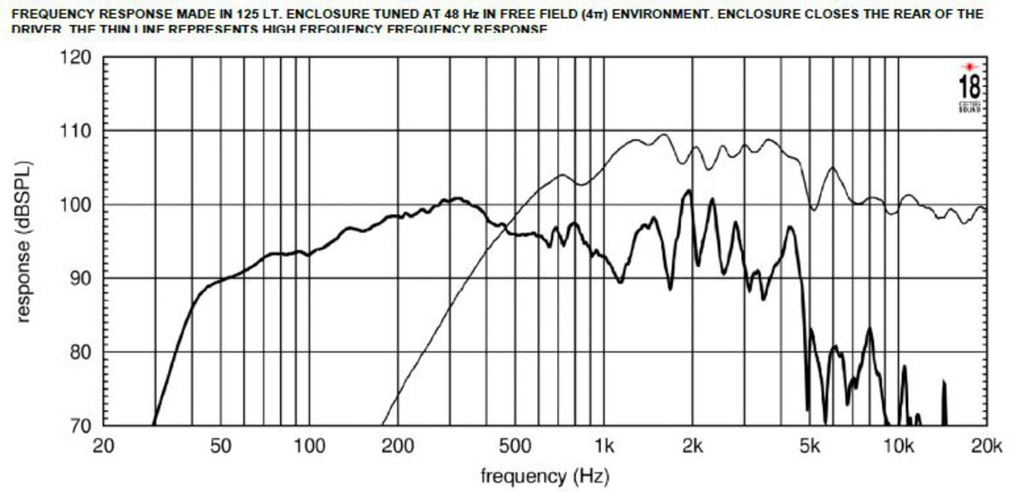

  • Frequenzbereich: 50 – 4000 Hz
  • Abstrahlwinkel: 80 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0011

Thiele-Small-Parameter

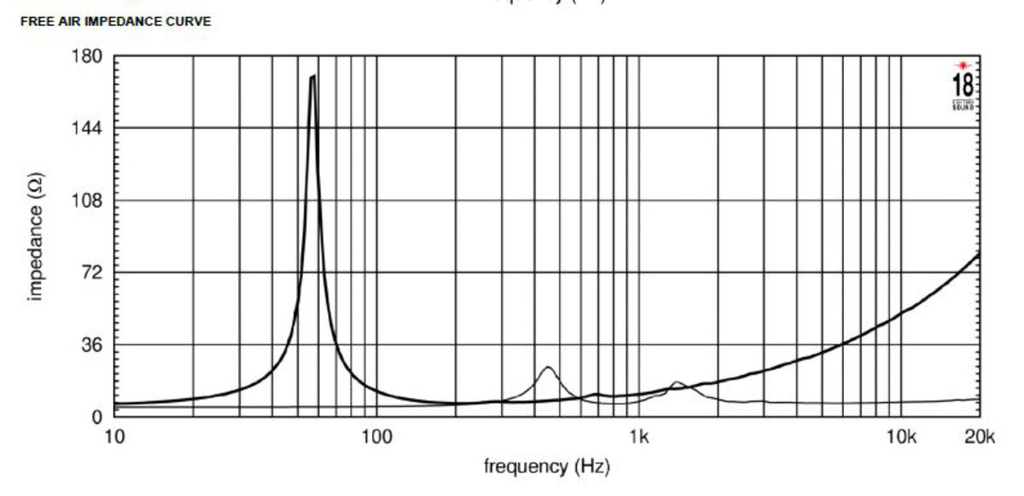

Nennimpedanz8 Ω
Resonanzfrequenz fs55 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,34
Mechanische Güte Qms8,2
Äquivalentvolumen Vas107,0 l
Bewegte Masse Mms86,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax7 mm
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,1 mH

Gehäusevorschlag

Der EBP von 162 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 55 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
29,8 l
Einbauresonanz Fc
118 Hz
Grenzfrequenz F3
118 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
55,1 l
Abstimmfrequenz Fb
68 Hz
Grenzfrequenz F3
74 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 99.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 205
Gewicht (kg) 6.5
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.1
Fs (Hz) 55
Qms 8.2
Qes 0.34
Qts 0.33
Vas (l) 107
Xmax (mm) 7
BL (Tm) 21
Mms (kg) 0.086
Sd (m²) 0.0881
