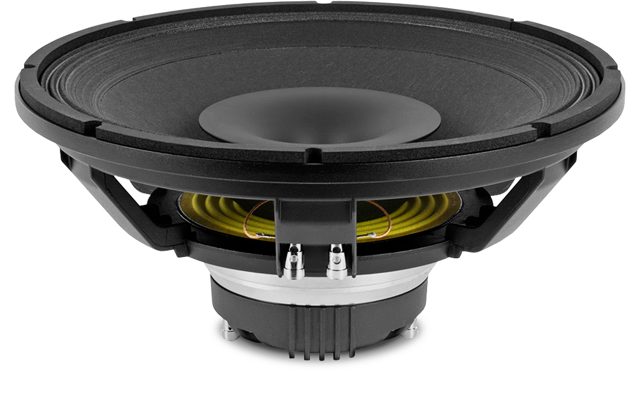

BEYMA 15CXA400Nd

https://42.audio/web/image/product.template/11513/image_1920?unique=24e070f

BEYMA 15CXA400Nd — 15" / 15 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
400 W AES - 98 dB - 40 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0001

524,00 € 524.0 EUR 524,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 15CXA400Nd

BEYMA 15CXA400Nd — 15" · Koaxiallautsprecher · Neodym-Magnet

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 7.2 kg
  • Frequenzbereich: 40 – 20000 Hz

Serie: CXA · Artikel-Nr: 42A-CHS-KO-BEY-0001

Beyma 15CXA400Nd: leichter 15"-Neodym-Koax mit 400 W AES für Bassreflex und Monitore

Wer ein 15"-Koaxialchassis für mobile Boxen sucht, landet schnell beim Gewicht. Der Beyma 15CXA400Nd bringt 7,2 kg auf die Waage, weil der Antrieb auf Neodym setzt, und liefert dabei die gleichen 400 W AES und 98 dB an 8 Ω wie sein Ferrit-Pendant. Die Hochtoneinheit sitzt im Zentrum des Konus und deckt den Bereich bis 20.000 Hz ab, sodass beide Wege aus einem Punkt abstrahlen.

Die CXA-Serie von Beyma ist für Zweiwege-Systeme gedacht, die ohne zusätzlichen Hochtöner auskommen. Beim 15CXA400Nd sorgt der Antrieb mit BL 19 Tm für einen Qts von 0,36 bei Fs 40 Hz und Vas 196 l. Das ist eine gut gedämpfte Abstimmung, die den Konus im Bass kontrolliert und die Abstimmung eher in Richtung Bassreflex schiebt. Mit Mms 84 g ist die bewegte Masse für ein 15"-Chassis moderat, was dem Mittelton zugutekommt.

Einsatz und Gehäuse

Der EBP von 103 sagt es klar: Bassreflex ist der natürliche Gehäusetyp. Als Richtwert ergeben sich etwa 157 l bei einer Abstimmung auf 42 Hz, die untere Grenzfrequenz liegt dann um 43 Hz. Das ist für ein 15"-Fullrange-System kompakt genug für eine transportable Monitor- oder Top-Box. Geschlossen wären rund 69 l mit einer Eckfrequenz von 79 Hz möglich, dann aber mit spürbar weniger Tiefgang, sinnvoll nur mit Subwoofer darunter. Die Feinabstimmung und die Portlänge rechnest du in der Gehäuseberechnung auf 42.audio.

Einsatzfelder: Bühnenmonitore, die leicht und trotzdem laut sein müssen, aktive Zweiwege-Tops, Studiomonitore mit hohem Wirkungsgrad und Heimkino-Fronts, bei denen der Punktstrahler-Charakter des Koax für eine stabile Abbildung sorgt. Die Weiche zwischen Konus und Hochtoneinheit baust du selbst; die Thiele-Small-Parameter dafür stehen in der Chassis-Datenbank.

Worauf du achten solltest

  • 7,2 kg: Neodym spart gegenüber Ferrit spürbar Gewicht, ideal für mobile Boxen.
  • 8 Ω, Re 6,6 Ω, Le 1 mH: gutmütige Last, Induktivität in der Weiche berücksichtigen.
  • 400 W AES Belastbarkeit bei 98 dB: hoher Pegel schon mit moderater Verstärkerleistung.
  • Xmax 6 mm, Sd 880 cm²: Hubreserve für Bassreflex, aber nicht für Subwoofer-Aufgaben.
  • EBP 103: Bassreflex bevorzugen, geschlossen nur mit Subwoofer-Unterstützung.

Häufige Fragen

Was ist der Unterschied zum 15CXA400Fe?

Der 15CXA400Fe hat einen Ferritmagneten, wiegt mehr und ist mit Qts 0,42 und Vas 191 l etwas weicher abgestimmt, was ihm einen etwas tieferen Frequenzgang erlaubt. Der Nd ist die Wahl, wenn Gewicht zählt und das Gehäuse kompakter ausfallen soll.

Wie verhält er sich zum 15XA38Nd?

Der 15XA38Nd aus der XA-Serie hat mit Qts 0,3 und Vas 238 l einen noch stärkeren Antrieb und höhere Empfindlichkeit, braucht aber eine kleinere, höher abgestimmte Bassreflexbox. Der 15CXA400Nd geht mit 43 Hz Grenzfrequenz im Richtwert-Gehäuse tiefer und ist der universellere Vollbereichs-Koax.

Welches Gehäusevolumen brauche ich?

Als Richtwert für Bassreflex etwa 157 l mit 42 Hz Abstimmung. Wer kleiner bauen will, kann das Volumen reduzieren und die Abstimmung anheben, verliert aber Tiefgang. Rechne die Varianten in der Gehäuseberechnung durch, bevor du sägst.

Bei 42.audio bekommst du den BEYMA 15CXA400Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs40 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,39
Mechanische Güte Qms4,4
Äquivalentvolumen Vas196,0 l
Bewegte Masse Mms84,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd528 cm³
Antriebsfaktor BL19 Tm
Gleichstromwiderstand Re6,6 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 40 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
68,6 l
Einbauresonanz Fc
79 Hz
Grenzfrequenz F3
79 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
134,6 l
Abstimmfrequenz Fb
45 Hz
Grenzfrequenz F3
47 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CXA
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 40
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 15
Gewicht (kg) 7.2
Thiele-Small-Parameter
Re (Ω) 6.6
Le (mH) 1
Fs (Hz) 40
Qms 4.4
Qes 0.39
Qts 0.36
Vas (l) 196
Xmax (mm) 6
Vd (cm³) 528
BL (Tm) 19
Mms (kg) 0.084
Sd (m²) 0.088
