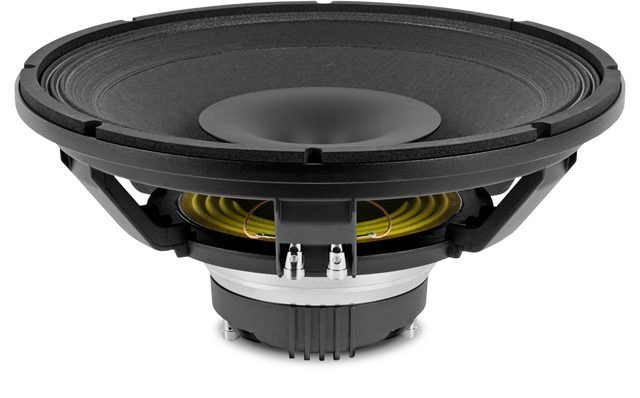

BEYMA 15CXA400Nd

BEYMA 15CXA400Nd

https://42.audio/web/image/product.template/11513/image_1920?unique=b6bc41e

BEYMA 15CXA400Nd — 15" / 15 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
400 W AES - 98 dB - 40 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0001

524,00 € 524.0 EUR 524,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 15CXA400Nd

BEYMA 15CXA400Nd — 15" · Koaxiallautsprecher · Neodym-Magnet

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 40 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 7.2 kg
  • Frequenzbereich: 40 – 20000 Hz

Serie: CXA · Artikel-Nr: 42A-CHS-KO-BEY-0001

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs40 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,39
Mechanische Güte Qms4,4
Äquivalentvolumen Vas196,0 l
Bewegte Masse Mms84,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd350 cm³
Antriebsfaktor BL19 Tm
Gleichstromwiderstand Re6,6 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 40 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
68,6 l
Einbauresonanz Fc
79 Hz
Grenzfrequenz F3
79 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
134,6 l
Abstimmfrequenz Fb
45 Hz
Grenzfrequenz F3
47 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CXA
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 40
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 15
Gewicht (kg) 7.2
Thiele-Small-Parameter
Re (Ω) 6.6
Le (mH) 1
Fs (Hz) 40
Qms 4.4
Qes 0.39
Qts 0.36
Vas (l) 196
Xmax (mm) 6
Vd (cm³) 350
BL (Tm) 19
Mms (kg) 0.084
Sd (m²) 0.088
