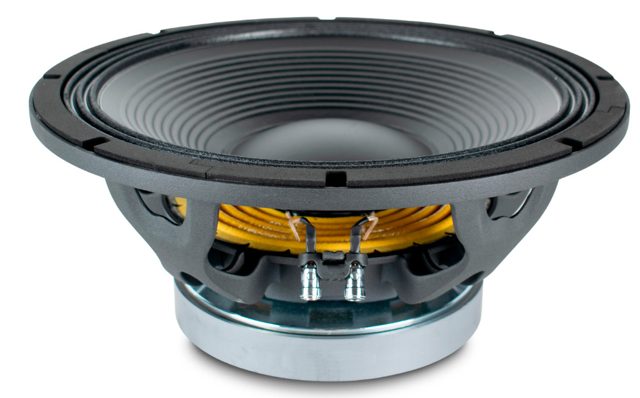

BEYMA 15LEX1600Fe

https://42.audio/web/image/product.template/11532/image_1920?unique=24e070f

BEYMA 15LEX1600Fe — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1600 W AES - 96 dB - 40 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0019

363,00 € 363.0 EUR 363,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15LEX1600Fe

BEYMA 15LEX1600Fe — 15" · Tieftöner · Ferrit-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 13.9 kg
  • Einbautiefe: 183 mm
  • Frequenzbereich: 40 – 1500 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0019

Beyma 15LEX1600Fe: 15"-Ferrit-Subwoofer mit 1600 W AES und 4"-Schwingspule

1600 W AES thermische Belastbarkeit auf einer 4"-Schwingspule – der Beyma 15LEX1600Fe ist in der LEX-Serie das Chassis für Subwoofer, die im Dauerbetrieb Leistung wegstecken müssen. Der Ferrit-Antrieb liefert 96 dB Empfindlichkeit an 8 Ω, der Arbeitsbereich reicht von 40 bis 1500 Hz. Mit 13,9 kg ist er ein Schwergewicht, das in Bodenstapel, Festinstallation und Club-Subs gehört, nicht in geflogene Arrays.

Fs 38 Hz ist die tiefste Resonanz in dieser Beyma-Familie, kombiniert mit Qts 0,33, Vas 106 l und einem EBP von 97. Das Chassis sitzt damit an der Schwelle, an der Bassreflex und geschlossene Gehäuse beide sinnvoll sind. Der Hub bleibt mit 7,1 mm Xmax und 625 cm³ Verschiebevolumen im Rahmen eines klassischen PA-Basses – die Stärke liegt in der thermischen Reserve und der Kontrolle über die 106 g bewegte Masse durch BL 19,2 Tm. Qms von 10,2 zeigt eine verlustarme Aufhängung.

Einsatz und Gehäuse

Als Richtwert liefert die Näherungsrechnung ein Bassreflexgehäuse von 66 l mit Abstimmung auf 43 Hz und f3 von 47 Hz. Für einen 15"-Sub ist das ein moderates Volumen mit ordentlichem Tiefgang; in einer Doppel-15"-Box verdoppelst du das Volumen und erhältst einen Sub mit entsprechend höherer Belastbarkeit. Geschlossen ergeben sich 30 l bei fc 81 Hz – kompakt, aber ohne Entzerrung zu wenig Tiefgang für Sub-Einsatz. Die exakte Auslegung samt Port machst du mit der Gehäuseberechnung auf 42.audio.

Nach oben ist bei 1500 Hz Schluss; die Trennung zum Top setzt du sinnvoll deutlich darunter, im typischen Sub/Top-Bereich. Mit Le 1,2 mH ist das Chassis im oberen Bass noch gut steuerbar. Ein Hochpass unterhalb von fb und ein Limiter, der die 7,1 mm Xmax respektiert, sind bei 1600 W Endstufenleistung unverzichtbar – thermisch hält das Chassis mehr aus, als die Mechanik unterhalb der Abstimmung verkraftet.

Worauf du achten solltest

  • 13,9 kg Ferrit-Antrieb: für Festinstallation und Bodenstapel, Gehäuse entsprechend stabil bauen.
  • Einbautiefe 183 mm – bei Doppel-15"-Gehäusen die Tiefe für den Port einplanen.
  • 8 Ω, Re 5,2 Ω: Endstufe bis 1600 W an 8 Ω, unbedingt mit Limiter.
  • Xmax 7,1 mm: thermische Reserve ist größer als die mechanische – Hochpass unter fb.
  • Fs 38 Hz, Qts 0,33: tiefer Reflexbass in moderatem Volumen.

Häufige Fragen

Lohnt sich der 15LEX1600Fe gegenüber dem 15LEX1000Fe?

Wenn du die 1600 W AES tatsächlich in Dauerlast brauchst, ja. Der 15LEX1600Fe hat die 4"-Spule und die tiefere Fs von 38 Hz, aber mit 7,1 mm weniger Xmax als hubstärkere Chassis. Für maximalen Tiefbass-Pegel bei begrenzter Leistung ist ein Chassis mit mehr Hub die bessere Wahl, für thermische Robustheit dieses.

Welches Gehäuse passt zum 15LEX1600Fe?

Bassreflex mit rund 66 l und Abstimmung um 43 Hz ist der Richtwert aus den Parametern und ergibt f3 bei etwa 47 Hz. Ein geschlossenes Gehäuse mit 30 l ist nur mit kräftiger Entzerrung als Subwoofer brauchbar.

Wie unterscheidet er sich vom Beyma 15WRS400?

Der 15WRS400 hat fast dasselbe Qts von 0,33 und eine noch tiefere Fs von 36 Hz, aber ein riesiges Vas von 236 l gegenüber 106 l. Er braucht also ein deutlich größeres Gehäuse und ist eher ein Bass für große Boxen, während der 15LEX1600Fe in kompakteren Subs mit hoher Belastbarkeit zu Hause ist.

Beyma 15LEX1600Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15LEX1600Fe ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15LEX1600Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs38 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,39
Mechanische Güte Qms10,2
Äquivalentvolumen Vas106,0 l
Bewegte Masse Mms106,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax7,1 mm
Verschiebevolumen Vd625 cm³
Antriebsfaktor BL19,2 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 97 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 38 / 0,39

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
29,5 l
Einbauresonanz Fc
81 Hz
Grenzfrequenz F3
81 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
54,6 l
Abstimmfrequenz Fb
47 Hz
Grenzfrequenz F3
51 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 40
Frequenz bis (Hz) 1500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 183
Gewicht (kg) 13.9
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.2
Fs (Hz) 38
Qms 10.2
Qes 0.39
Qts 0.33
Vas (l) 106
Xmax (mm) 7.1
Vd (cm³) 625
BL (Tm) 19.2
Mms (kg) 0.106
Sd (m²) 0.088
