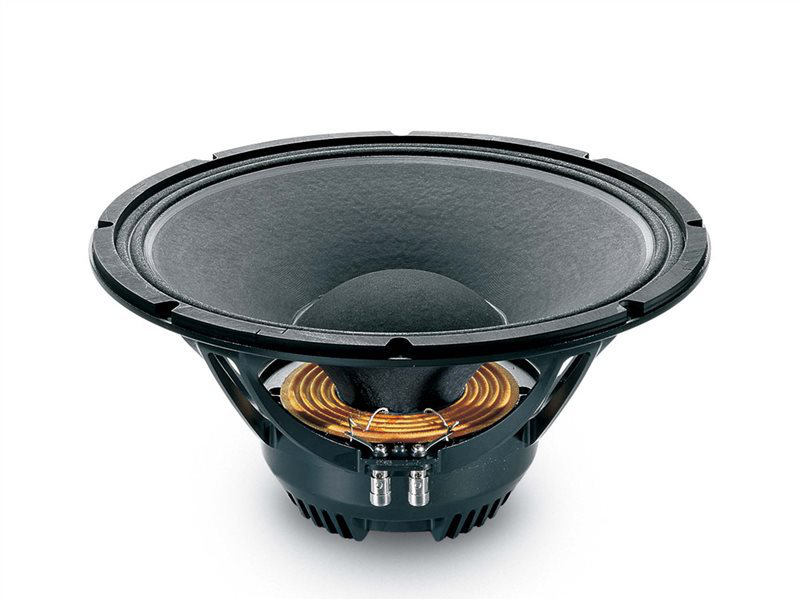

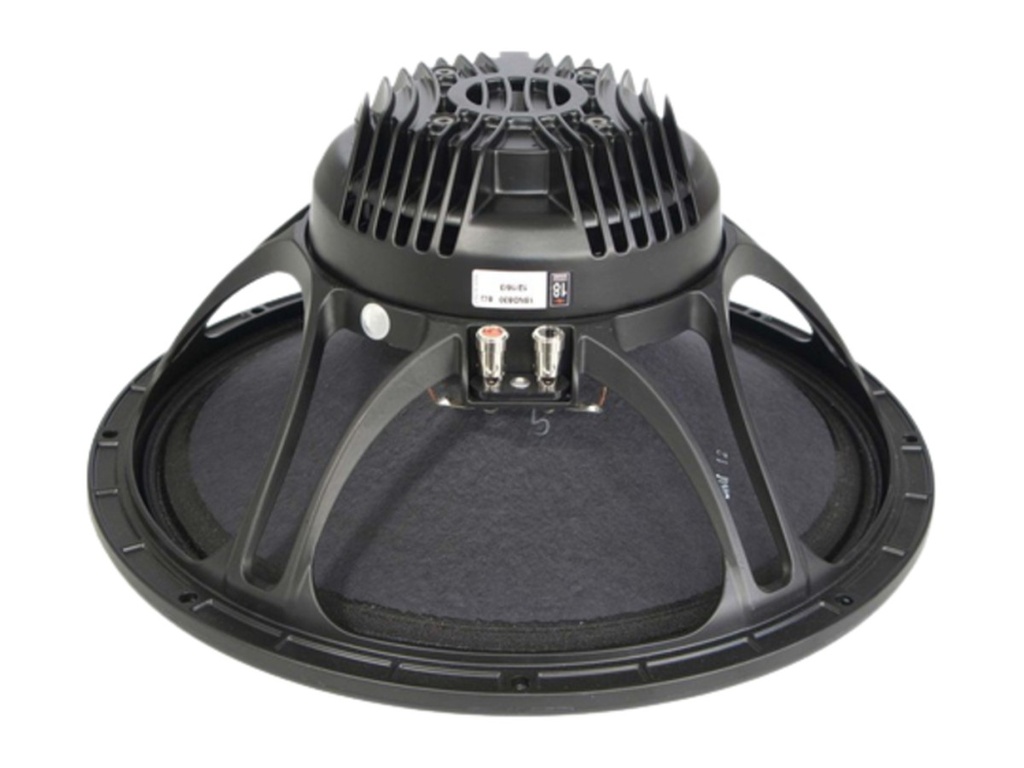

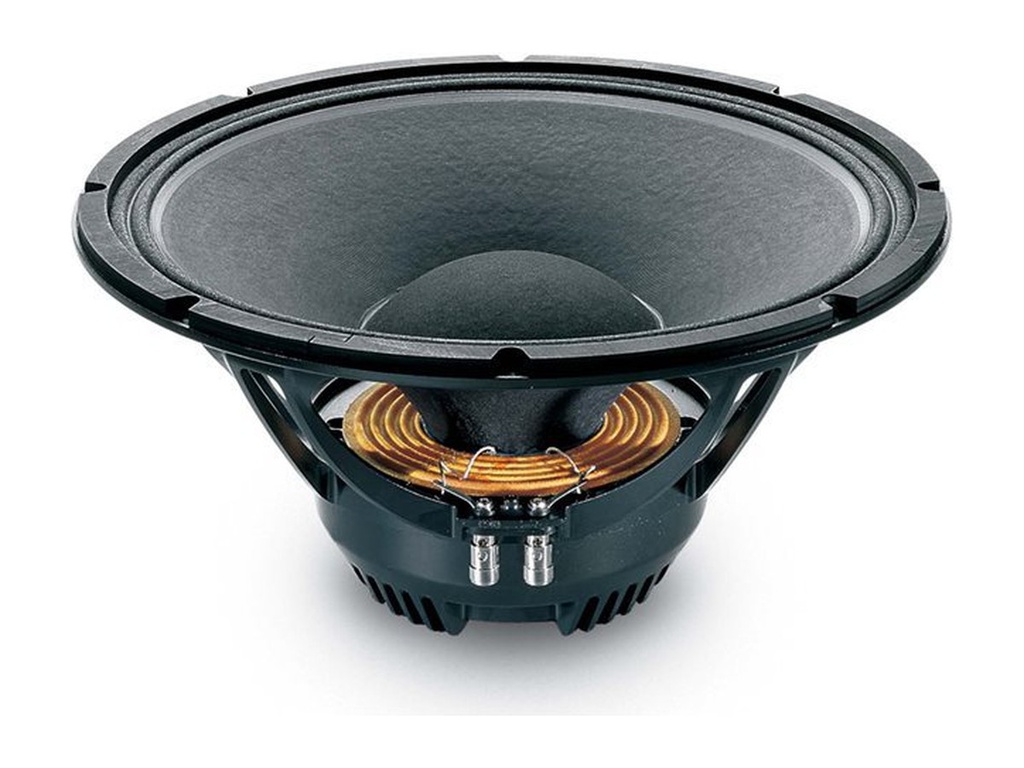

18SOUND 15ND830

18SOUND 15ND830

https://42.audio/web/image/product.template/11841/image_1920?unique=8d99a39

18SOUND (Eighteen Sound) 15ND830 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0054

335,00 € 335.0 EUR 335,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15ND830

18SOUND 15ND830 — 15" · Tieftöner

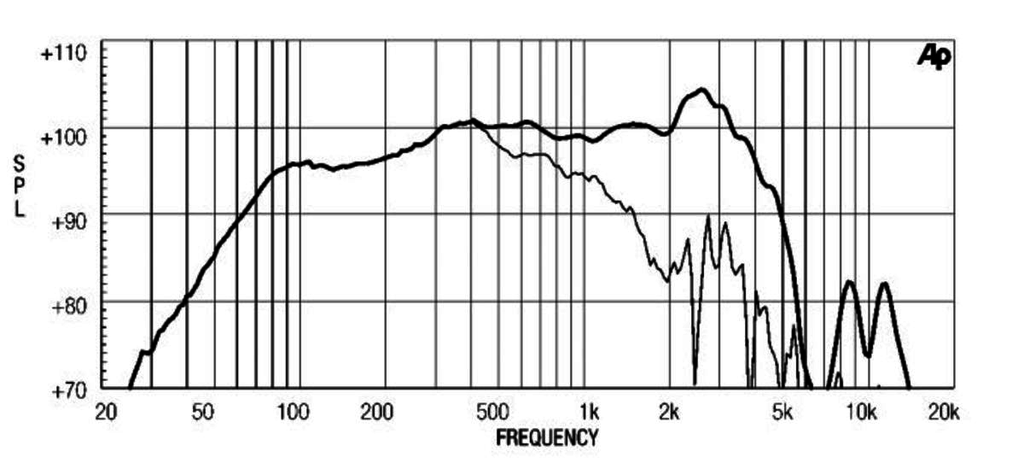

450 W AES · 98 dB Empfindlichkeit · Frequenzbereich 38 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 4.6 kg
  • Einbautiefe: 177 mm
  • Frequenzbereich: 38 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0054

Thiele-Small-Parameter

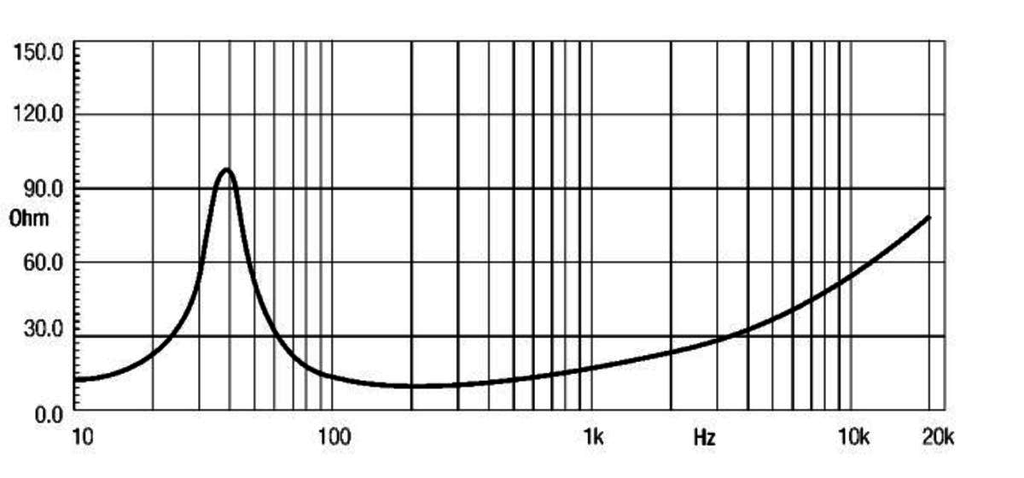

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,32
Elektrische Güte Qes0,35
Mechanische Güte Qms3,9
Äquivalentvolumen Vas213,0 l
Bewegte Masse Mms80,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL18 Tm
Gleichstromwiderstand Re5,7 Ω
Schwingspuleninduktivität Le1,54 mH

Gehäusevorschlag

Der EBP von 111 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
54,9 l
Einbauresonanz Fc
86 Hz
Grenzfrequenz F3
86 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
99,2 l
Abstimmfrequenz Fb
49 Hz
Grenzfrequenz F3
55 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 98
Frequenz von (Hz) 38
Frequenz bis (Hz) 5000

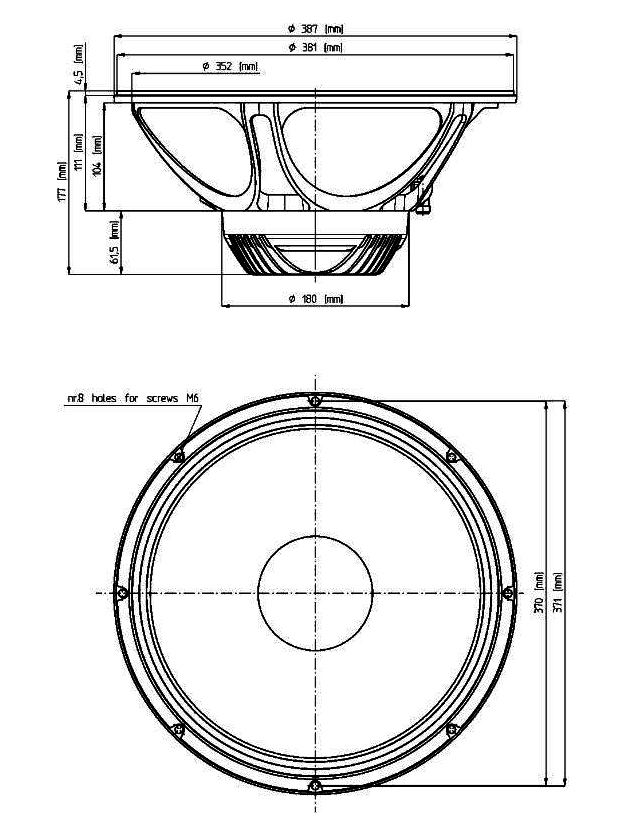

Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 177
Gewicht (kg) 4.6
Thiele-Small-Parameter
Re (Ω) 5.7
Le (mH) 1.54
Fs (Hz) 39
Qms 3.9
Qes 0.35
Qts 0.32
Vas (l) 213
Xmax (mm) 6.5
BL (Tm) 18
Mms (kg) 0.08
Sd (m²) 0.085
