18SOUND 15NLW9500

18SOUND 15NLW9500

https://42.audio/web/image/product.template/11834/image_1920?unique=c3d4c6d

18SOUND (Eighteen Sound) 15NLW9500 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0048

514,00 € 514.0 EUR 514,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NLW9500

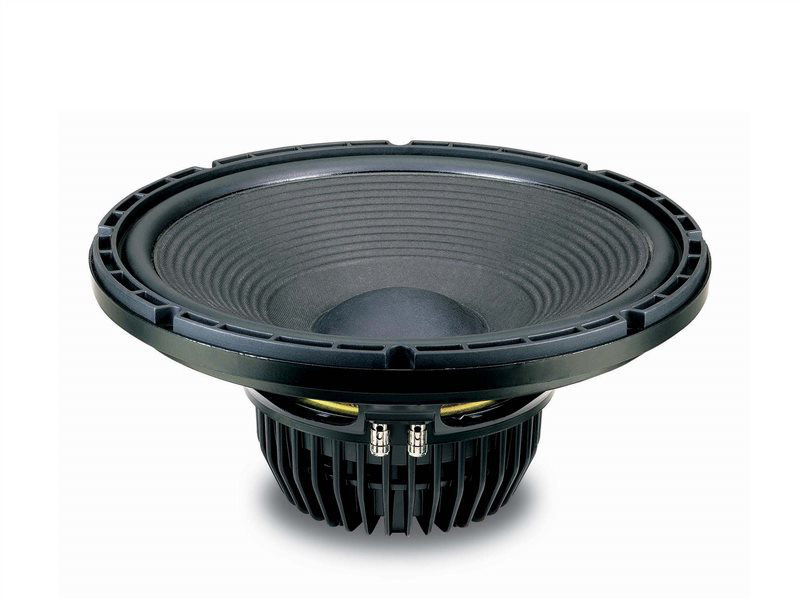

18SOUND 15NLW9500 — 15" · Tieftöner

1000 W AES · 96 dB Empfindlichkeit · Frequenzbereich 42 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 7 kg
  • Einbautiefe: 177 mm
  • Frequenzbereich: 42 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0048

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,32
Elektrische Güte Qes0,34
Mechanische Güte Qms6,7
Äquivalentvolumen Vas163,0 l
Bewegte Masse Mms146,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL21,6 Tm
Gleichstromwiderstand Re4,9 Ω
Schwingspuleninduktivität Le0,8 mH

Gehäusevorschlag

Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
42,0 l
Einbauresonanz Fc
77 Hz
Grenzfrequenz F3
77 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
75,9 l
Abstimmfrequenz Fb
44 Hz
Grenzfrequenz F3
49 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 96
Frequenz von (Hz) 42
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 177
Gewicht (kg) 7
Thiele-Small-Parameter
Re (Ω) 4.9
Le (mH) 0.8
Fs (Hz) 35
Qms 6.7
Qes 0.34
Qts 0.32
Vas (l) 163
Xmax (mm) 9
BL (Tm) 21.6
Mms (kg) 0.146
Sd (m²) 0.085
