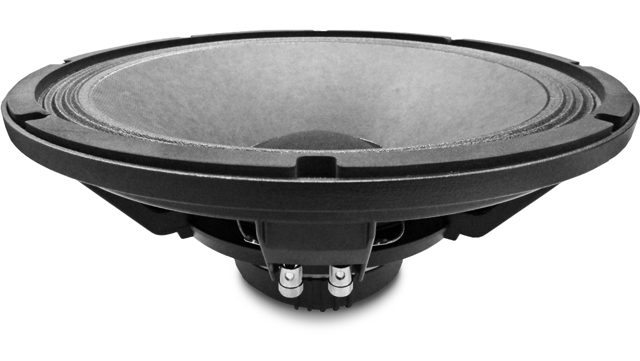

BEYMA 15XA38Nd8

https://42.audio/web/image/product.template/11596/image_1920?unique=24e070f

BEYMA 15XA38Nd8 — 15" / 15 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
350 W AES - 99 dB - 40 – 20000 Hz - 8 Ω Bass / 16 Ω HT
Art.-Nr.: 42A-CHS-KO-BEY-0002

573,00 € 573.0 EUR 573,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 15XA38Nd8

BEYMA 15XA38Nd8 — 15" · Koaxiallautsprecher · Neodym-Magnet · 8 Ω / 16 Ω

350 W AES · 99 dB Empfindlichkeit · Frequenzbereich 40 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω (Tieftöner) / 16 Ω (Hochtöner)
  • Magnet: Neodym
  • Gewicht: 6.8 kg
  • Frequenzbereich: 40 – 20000 Hz

Serie: XA · Artikel-Nr: 42A-CHS-KO-BEY-0002

Beyma 15XA38Nd8: 15"-Koax mit 99 dB und starkem Neodymantrieb für PA-Tops

Kennschalldruck 99 dB, BL 20,4 Tm, Qts 0,3: Die Zahlen des Beyma 15XA38Nd8 beschreiben ein 15"-Koaxialchassis, das auf Wirkungsgrad und Kontrolle ausgelegt ist. Der Neodymantrieb hält das Gewicht bei 6,8 kg, die Hochtoneinheit im Zentrum des Konus führt den Frequenzgang bis 20.000 Hz, und mit 350 W AES an 8 Ω (Tieftöner) bleibt genug Reserve für laute Zweiwege-Systeme.

Als Modell der XA-Serie unterscheidet sich der 15XA38Nd8 von den CXA-Koaxen vor allem durch den kräftigeren Antrieb. Ein Qts von 0,3 bei Fs 38 Hz und Vas 238 l bedeutet: Das Chassis ist elektrisch stark bedämpft, der Konus mit 82 g bewegter Masse folgt dem Signal präzise, verlangt aber ein passend abgestimmtes Gehäuse, um im Bass nicht dünn zu klingen. Für Mittelton und Dynamik ist genau diese Auslegung ein Vorteil.

Einsatz und Gehäuse

Mit einem EBP von 123 gehört der 15XA38Nd8 eindeutig in ein Bassreflexgehäuse oder ein Horn. Als Richtwert ergibt sich ein Bassreflexvolumen von etwa 113 l mit Abstimmung auf 47 Hz und einer unteren Grenzfrequenz um 53 Hz. Das ist kompakt für ein 15"-System und passt zu PA-Tops, die von einem Subwoofer ergänzt werden. Geschlossen ließe sich mit rund 52 l und einer Eckfrequenz von 90 Hz ein reines Mittel-Hochton-Top bauen, das im Bass komplett dem Sub überlassen wird. Die genaue Auslegung übernimmt die Gehäuseberechnung auf 42.audio.

Typische Einsatzfelder sind Zweiwege-PA-Tops mit hoher Ausgangsleistung, Bühnenmonitore, die sich gegen laute Bühnen durchsetzen müssen, und Installationen, in denen ein einzelner Ausschnitt pro Box gewünscht ist. Die Weiche zwischen Konus und Hochtoneinheit planst du selbst. Wichtig dabei: Der Tieftöner hat 8 Ω, die Hochtoneinheit 16 Ω; die Parameter dafür findest du in der Chassis-Datenbank.

Worauf du achten solltest

  • 99 dB Empfindlichkeit an 8 Ω: hoher Pegel bei moderater Verstärkerleistung, 350 W AES als Obergrenze.
  • Qts 0,3 und EBP 123: Bassreflex oder Horn, geschlossene Gehäuse nur als Mittel-Hochton-Top.
  • 6,8 kg Gewicht durch Neodym: leicht genug für Touring-Boxen.
  • Xmax 6 mm, Vd 528 cm³: genug Hub für ein Top, nicht für Subwoofer-Aufgaben.
  • Re 6,7 Ω, Le 1 mH: Induktivität in der Weichenrechnung mitnehmen.

Häufige Fragen

Wie unterscheidet sich der 15XA38Nd8 vom 18 Sound 15NCX1000?

Der 15NCX1000 hat mit Fs 53 Hz und Vas 75 l ein deutlich kleineres Äquivalentvolumen und ist für sehr kompakte Gehäuse gedacht. Der 15XA38Nd8 geht mit Fs 38 Hz tiefer und braucht dafür mehr Volumen; beide teilen einen ähnlich niedrigen Qts um 0,3.

Reicht das Chassis ohne Subwoofer?

Im Richtwert-Bassreflexgehäuse liegt die untere Grenzfrequenz um 53 Hz. Für Sprache und viele Musikanwendungen ist das ausreichend, für Bass-lastige Musik solltest du einen Subwoofer vorsehen und den 15XA38Nd8 als Top betreiben, wo seine 99 dB voll zur Geltung kommen.

Welcher Verstärker ist sinnvoll?

Eine Endstufe mit Leistung im Bereich der 350 W AES an 8 Ω schöpft die Belastbarkeit aus. Wegen der hohen Empfindlichkeit ist ein sauberer Limiter wichtiger als Leistungsreserven; ein Verstärker mit weniger Leistung, der nicht clippt, ist dem Chassis lieber.

Beyma 15XA38Nd8: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15XA38Nd8 ist ein 15-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie XA und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15XA38Nd8 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω (Tieftöner) / 16 Ω (Hochtöner)
Resonanzfrequenz fs38 Hz
Gesamtgüte Qts0,3
Elektrische Güte Qes0,31
Mechanische Güte Qms6,4
Äquivalentvolumen Vas238,0 l
Bewegte Masse Mms82,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd528 cm³
Antriebsfaktor BL20,4 Tm
Gleichstromwiderstand Re6,7 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 123 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 38 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
52,3 l
Einbauresonanz Fc
90 Hz
Grenzfrequenz F3
90 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
89,6 l
Abstimmfrequenz Fb
51 Hz
Grenzfrequenz F3
58 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie XA
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 350
Empfindlichkeit (dB) 99
Frequenz von (Hz) 40
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 15
Gewicht (kg) 6.8
Thiele-Small-Parameter
Re (Ω) 6.7
Le (mH) 1
Fs (Hz) 38
Qms 6.4
Qes 0.31
Qts 0.3
Vas (l) 238
Xmax (mm) 6
Vd (cm³) 528
BL (Tm) 20.4
Mms (kg) 0.082
Sd (m²) 0.088
