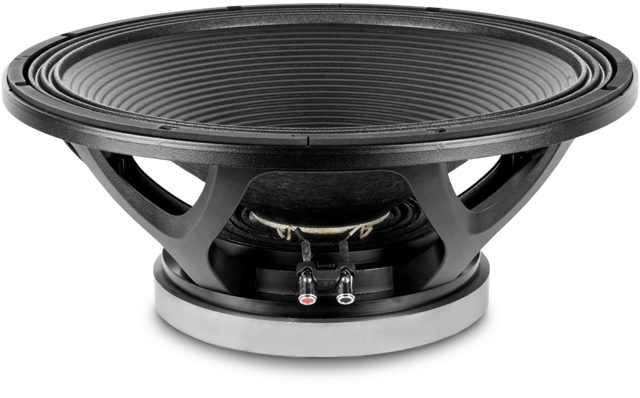

BEYMA 18PW1400Fe/S

https://42.audio/web/image/product.template/11521/image_1920?unique=24e070f

BEYMA 18PW1400Fe/S — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1400 W AES - 98 dB - 25 – 1800 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0008

421,00 € 421.0 EUR 421,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18PW1400Fe/S

BEYMA 18PW1400Fe/S — 18" · Tieftöner · Ferrit-Magnet

1400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 25 Hz – 1800 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 16.9 kg
  • Einbautiefe: 206.5 mm
  • Frequenzbereich: 25 – 1800 Hz

Serie: PW · Artikel-Nr: 42A-CHS-TT-BEY-0008

Beyma 18PW1400Fe/S: 18"-Tieftöner mit BL 29 Tm, Qts 0,27 und 1400 W AES für Horn und Reflex

BL 29 Tm und Qts 0,27 – der Beyma 18PW1400Fe/S hat einen sehr kräftigen Antrieb. Der 18"-Tieftöner der PW-Serie arbeitet mit Ferritmagnet und 4"-Schwingspule, ist mit 1400 W AES belastbar und liefert 98 dB an 8 Ω. Der Übertragungsbereich ist mit 25 bis 1800 Hz angegeben, das Gewicht liegt bei 16,9 kg.

Qes 0,28 bei 230 g bewegter Masse, fs 32 Hz und Vas 228,9 l beschreiben ein Chassis, dessen Motor die Membran dominiert. Die Induktivität von 1,2 mH ist für eine 4"-Spule niedrig und erklärt die Bandbreite bis 1800 Hz. Xmax 10 mm und Vd 1251 cm³ geben ordentlich Hub. Chassis mit so niedrigem Qts sind die klassischen Kandidaten für Hornlader und kleine, hoch abgestimmte Reflexgehäuse.

Einsatz und Gehäuse

EBP 114 weist klar in Richtung Bassreflex oder Horn. Der Reflex-Richtwert ist für einen 18" ungewöhnlich kompakt: 80 l, abgestimmt auf 44 Hz, mit f3 um 52 Hz. Geschlossen ergeben sich 39 l bei fc 84 Hz, was ohne Entzerrung kaum Tiefbass lässt und nur für Bass-Tops mit Subwoofer darunter taugt. Die untere Grenze von 25 Hz erreichst du nur in einer Hornkonstruktion oder mit tieferer Abstimmung in größerem Volumen samt Entzerrung – wie flach die Kurve dann wird, zeigt die Gehäuseberechnung von 42.audio.

Die Einbautiefe von 206,5 mm ist für einen 18" vergleichsweise flach, das Gewicht von 16,9 kg dafür hoch. Als Vergleich: Der 18 Sound 18LW1251 hat ebenfalls Qts 0,27, aber fs 35 Hz und Vas 268 l; der 18 Sound 18NLW9400 liegt bei Qts 0,26 und Vas 268 l. Der Beyma landet mit Vas 228,9 l und fs 32 Hz beim etwas kleineren Gehäuse. Ein Hochpass unter der Abstimmung ist bei 1400 W Pflicht, damit die 10 mm Xmax gehalten werden.

Worauf du achten solltest

  • 8 Ω, Re 5,1 Ω: Standardlast, Endstufe mit sauberem Limiter für 1400 W AES wählen.
  • 16,9 kg: schwerer Ferritantrieb, Gehäuse und Griffe entsprechend bauen.
  • Einbautiefe 206,5 mm: vergleichsweise flach für einen 18".
  • Qts 0,27, EBP 114: Bassreflex-Richtwert 80 l oder Hornlader, nicht geschlossen.
  • Xmax 10 mm: Hochpass unterhalb der Abstimmung setzen.

Häufige Fragen

Ist der 18PW1400Fe/S ein Horn-Chassis?

Die Parameter sprechen dafür: Qts 0,27, BL 29 Tm und EBP 114 sind die Kombination, die Hornlader brauchen, um die Membran bei hoher akustischer Last zu kontrollieren. Genauso funktioniert er in einem kompakten Reflexgehäuse um 80 l. Für große, tief abgestimmte Kisten gibt es geeignetere Chassis.

18PW1400Fe/S oder 18 Sound 18LW1251?

Beide haben Qts 0,27. Der 18LW1251 hat fs 35 Hz und Vas 268 l, der Beyma fs 32 Hz und Vas 228,9 l – er braucht etwas weniger Volumen und hat die tiefere Resonanz. Dazu kommen 1400 W AES und BL 29 Tm. Beide führt 42.audio im Shop.

Warum ist der Bassreflex-Richtwert nur 80 l?

Weil der niedrige Qts von 0,27 nach den Näherungsformeln ein kleines Volumen mit hoher Abstimmung ergibt; der f3 liegt dann um 52 Hz. Ein größeres Gehäuse mit tieferer Abstimmung ist möglich, die Kurve fällt dann flacher ab. Das richtige Verhältnis findest du in der Gehäuseberechnung.

Beyma 18PW1400Fe/S: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18PW1400Fe/S ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie PW und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18PW1400Fe/S mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms10,2
Äquivalentvolumen Vas228,9 l
Bewegte Masse Mms230,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax10 mm
Verschiebevolumen Vd1.251 cm³
Antriebsfaktor BL29 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 114 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 32 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
39,1 l
Einbauresonanz Fc
84 Hz
Grenzfrequenz F3
84 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
60,8 l
Abstimmfrequenz Fb
48 Hz
Grenzfrequenz F3
57 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie PW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 25
Frequenz bis (Hz) 1800
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 206.5
Gewicht (kg) 16.9
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 1.2
Fs (Hz) 32
Qms 10.2
Qes 0.28
Qts 0.27
Vas (l) 228.9
Xmax (mm) 10
Vd (cm³) 1251
BL (Tm) 29
Mms (kg) 0.23
Sd (m²) 0.1255
