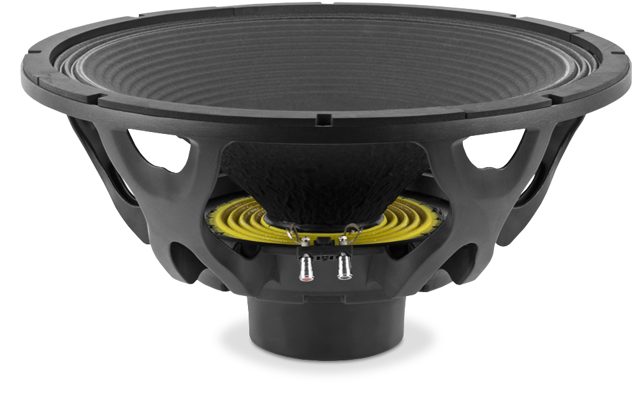

BEYMA 21LEX1600Nd

https://42.audio/web/image/product.template/11510/image_1920?unique=24e070f

BEYMA 21LEX1600Nd — 21" / 21 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 98 dB - 30 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0001

682,00 € 682.0 EUR 682,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 21LEX1600Nd

BEYMA 21LEX1600Nd — 21" · Tieftöner · Neodym-Magnet

1600 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 11.8 kg
  • Einbautiefe: 268 mm
  • Frequenzbereich: 30 – 1000 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0001

Beyma 21LEX1600Nd: 21"-Neodym-Subwoofer mit 98 dB, 14 mm Xmax und 11,8 kg

Wer im Subwoofer mehr Membranfläche will, ohne das Gewicht eines Ferrit-21" zu tragen, landet beim Beyma 21LEX1600Nd. Der Neodymantrieb bringt das Chassis auf 11,8 kg, bei einer Belastbarkeit von 1600 W AES über eine 4"-Schwingspule und 98 dB Empfindlichkeit. Mit Xmax 14 mm und der großen Membranfläche ergibt sich ein Verschiebevolumen von 2428 cm³, deutlich mehr, als 18"-Treiber der gleichen Leistungsklasse aufbringen.

Die Parameter aus der LEX-Serie sind auf Bassreflex ausgelegt: Fs 30 Hz, Qts 0,29, Vas 305 l und ein Antrieb mit BL 36,6 Tm, der die 393 g schwere Membran im Griff hat. Der EBP von 100 liegt an der Grenze, an der geschlossene Gehäuse noch möglich, Reflexgehäuse aber die bessere Wahl für Tiefgang sind. Die Einbautiefe von 268 mm ist bei 21" Nenngröße normal und muss beim Gehäuseentwurf mitgedacht werden.

Einsatz und Gehäuse

Als Bassreflex-Richtwert aus den Thiele-Small-Parametern ergeben sich rund 131 l bei fb 38 Hz und f3 um 44 Hz. Für einen 21"-Treiber ist das ein recht kompaktes Gehäuse, das den Hub des Chassis gut nutzt. Geschlossen liegt der Richtwert bei etwa 62 l mit fc um 73 Hz, was eher für Kickbass-Anwendungen als für einen Subwoofer taugt. Größere Volumina mit tieferer Abstimmung sind möglich, wenn du mehr Tiefgang willst; die Auswirkung auf Hub und Grenzfrequenz zeigt dir die Gehäuseberechnung bei 42.audio.

Der Übertragungsbereich von 30 Hz bis 1000 Hz lässt bei Subwoofer-Einsatz reichlich Abstand zur Trennfrequenz. Die Induktivität von 4,7 mH ist hoch, spielt aber im Bassbereich keine Rolle. Eine Endstufe mit etwa 1600 W an 8 Ω und ein Hochpass unterhalb der Abstimmfrequenz gehören dazu, damit die 14 mm Xmax nicht durch Signalanteile unterhalb fb aufgebraucht werden.

Worauf du achten solltest

  • Neodym-Magnet: 11,8 kg statt der Masse eines vergleichbaren Ferrit-21", gut für mobile Subs.
  • Einbautiefe 268 mm: Gehäusetiefe und Rückwandabstand danach bemessen.
  • Xmax 14 mm und Vd 2428 cm³: viel Hubreserve, Subsonic-Filter trotzdem setzen.
  • Re 5,4 Ω, 8 Ω Nennimpedanz: Parallelbetrieb zweier Chassis ergibt 4 Ω.
  • Le 4,7 mH: hohe Induktivität, im reinen Subwooferbetrieb ohne Bedeutung.

Häufige Fragen

Worin unterscheidet sich der 21LEX1600Nd vom Beyma 21QLEX1600Fe?

Die Parameter liegen nah beieinander, Fs 30 Hz, Qts 0,29 gegen 0,28, Vas 305 l gegen 309 l. Der wesentliche Unterschied ist der Magnet: Neodym mit 11,8 kg gegenüber Ferrit mit 17,1 kg. Der 21LEX1600Nd bringt dabei 14 mm Xmax und 2428 cm³ Verschiebevolumen mit.

Wie groß muss das Bassreflexgehäuse sein?

Der Richtwert liegt bei rund 131 l netto mit fb 38 Hz. Damit erreichst du eine f3 um 44 Hz. Wenn du tiefer willst, vergrößerst du das Volumen und senkst die Abstimmung, verlierst dafür aber etwas Hubkontrolle unterhalb fb.

Welche Endstufe passt zu 1600 W AES?

Eine Endstufe, die an 8 Ω in der Größenordnung von 1600 W liefert, mit Limiter. Neodym-Antriebe sind thermisch empfindlicher als Ferrit, deshalb ist ein sauberes Limiting hier besonders wichtig, damit die 4"-Spule nicht überhitzt.

Beyma 21LEX1600Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 21LEX1600Nd ist ein 21-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 21LEX1600Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs30 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,3
Mechanische Güte Qms8,6
Äquivalentvolumen Vas305,0 l
Bewegte Masse Mms393,0 g
Membranfläche Sd1.734 cm²
Lineare Auslenkung Xmax14 mm
Verschiebevolumen Vd2.428 cm³
Antriebsfaktor BL36,6 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le4,7 mH

Gehäusevorschlag

Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
61,7 l
Einbauresonanz Fc
73 Hz
Grenzfrequenz F3
73 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
102,6 l
Abstimmfrequenz Fb
42 Hz
Grenzfrequenz F3
48 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 268
Gewicht (kg) 11.8
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 4.7
Fs (Hz) 30
Qms 8.6
Qes 0.3
Qts 0.29
Vas (l) 305
Xmax (mm) 14
Vd (cm³) 2428
BL (Tm) 36.6
Mms (kg) 0.393
Sd (m²) 0.1734
