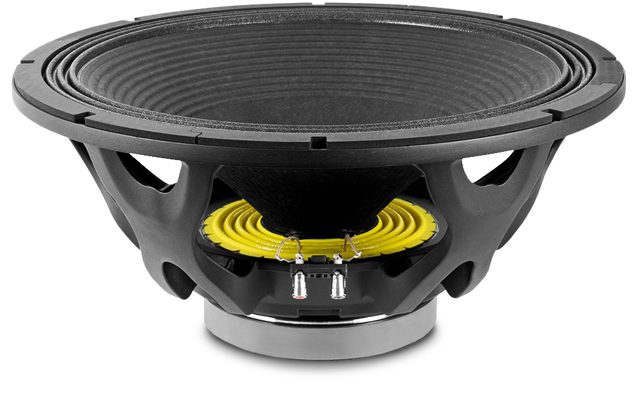

BEYMA 21QLEX1600Fe

https://42.audio/web/image/product.template/11515/image_1920?unique=24e070f

BEYMA 21QLEX1600Fe — 21" / 21 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1600 W AES - 98 dB - 30 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0002

643,00 € 643.0 EUR 643,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 21QLEX1600Fe

BEYMA 21QLEX1600Fe — 21" · Tieftöner · Ferrit-Magnet

1600 W AES · 98 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 21 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 17.1 kg
  • Einbautiefe: 266 mm
  • Frequenzbereich: 30 – 1000 Hz

Serie: QLEX · Artikel-Nr: 42A-CHS-TT-BEY-0002

Beyma 21QLEX1600Fe: 21"-Ferrit-Subwoofer mit 1600 W AES und 2254 cm³ Verschiebevolumen

Der Beyma 21QLEX1600Fe ist die Ferritvariante unter den 21"-Subwoofer-Treibern der QLEX-Serie: 4"-Schwingspule, 1600 W AES, 98 dB Empfindlichkeit und ein Antrieb mit BL 36,4 Tm, der eine Membranmasse von 388 g bewegt. Ferrit heißt hier 17,1 kg Gewicht, dafür ein Magnetsystem, das seine Kraft auch bei hoher Spulentemperatur behält, was bei stundenlangem Betrieb im Festinstallations- oder Verleihbereich zählt.

Mit Fs 30 Hz, Qts 0,28 und Vas 309 l ist das Chassis klar auf Bassreflex ausgelegt, der EBP von 100 bestätigt das. Xmax 13 mm und die Membranfläche von 21" ergeben 2254 cm³ Verschiebevolumen. Auffällig ist die niedrige mechanische Güte Qms von 4,5: Die Aufhängung dämpft stärker als bei vielen anderen Treibern dieser Klasse, was Resonanzen in der Aufhängung entgegenwirkt und das Verhalten am Hubende gutmütiger macht.

Einsatz und Gehäuse

Für Bassreflex liegt der Richtwert bei rund 120 l netto mit fb 40 Hz und f3 um 46 Hz. Das ist für 21" kompakt und ergibt einen Subwoofer, der bei moderater Gehäusegröße viel Luft bewegt. Geschlossen kommt man auf etwa 57 l mit fc um 76 Hz, was für Subwoofer-Einsatz keinen Sinn ergibt, aber im Kickbass-Bereich denkbar wäre. Willst du tiefer als 46 Hz, geht das mit größerem Volumen und tieferer Abstimmung; wie weit, rechnest du in der Gehäuseberechnung bei 42.audio.

Der Übertragungsbereich von 30 Hz bis 1000 Hz lässt bei üblicher Subwoofer-Trennung genug Abstand nach oben. Le 4 mH stört dort nicht. Für die Endstufe gilt: rund 1600 W an 8 Ω, dazu Limiter und ein Hochpass unter fb, damit die 13 mm Xmax nicht von Infraschall-Anteilen aufgebraucht werden. Die Einbautiefe von 266 mm bestimmt die Mindesttiefe des Gehäuses.

Worauf du achten solltest

  • 17,1 kg Ferrit-Chassis: schwer, aber thermisch robust im Dauerbetrieb.
  • Einbautiefe 266 mm: beim Gehäuseentwurf Rückwandabstand für den Magneten vorsehen.
  • Xmax 13 mm, Vd 2254 cm³: Subsonic-Filter unterhalb fb schützt vor Überhub.
  • Re 5,4 Ω bei 8 Ω Nennimpedanz: zwei parallel geschaltete Chassis ergeben 4 Ω.

Häufige Fragen

Ferrit oder Neodym: 21QLEX1600Fe oder 21LEX1600Nd?

Elektrisch und akustisch liegen beide dicht beieinander, Fs 30 Hz, Qts 0,28 gegen 0,29, Vas 309 l gegen 305 l. Der 21QLEX1600Fe wiegt mit 17,1 kg deutlich mehr als die Neodym-Version, ist dafür thermisch unempfindlicher. Für Festinstallationen ist Ferrit meist die vernünftigere Wahl.

Wie vergleicht sich der 21QLEX1600Fe mit dem 18 Sound 21NLW5300?

Der 21NLW5300 hat mit Fs 31 Hz, Qts 0,32 und Vas 325 l eine etwas höhere Gesamtgüte und will ein größeres Gehäuse. Der 21QLEX1600Fe kommt mit Qts 0,28 und Vas 309 l mit weniger Volumen aus und hat mehr Antriebskraft in Relation zur Membranmasse.

Welches Gehäuse nutzt den Treiber am besten?

Bassreflex um 120 l mit fb 40 Hz als Ausgangspunkt. Wer mehr Tiefgang braucht, vergrößert das Volumen und stimmt tiefer ab. Ein geschlossenes Gehäuse ist mit fc um 76 Hz für einen Subwoofer nicht sinnvoll.

Beyma 21QLEX1600Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 21QLEX1600Fe ist ein 21-Zoll-Tieftöner mit Ferritmagnet aus der Serie QLEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 21QLEX1600Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs30 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,3
Mechanische Güte Qms4,5
Äquivalentvolumen Vas309,0 l
Bewegte Masse Mms388,0 g
Membranfläche Sd1.734 cm²
Lineare Auslenkung Xmax13 mm
Verschiebevolumen Vd2.254 cm³
Antriebsfaktor BL36,4 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le4 mH

Gehäusevorschlag

Der EBP von 100 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
57,5 l
Einbauresonanz Fc
76 Hz
Grenzfrequenz F3
76 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
92,6 l
Abstimmfrequenz Fb
44 Hz
Grenzfrequenz F3
51 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie QLEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 98
Frequenz von (Hz) 30
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 21
Schwingspule (Zoll) 4
Einbautiefe (mm) 266
Gewicht (kg) 17.1
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 4
Fs (Hz) 30
Qms 4.5
Qes 0.3
Qts 0.28
Vas (l) 309
Xmax (mm) 13
Vd (cm³) 2254
BL (Tm) 36.4
Mms (kg) 0.388
Sd (m²) 0.1734
