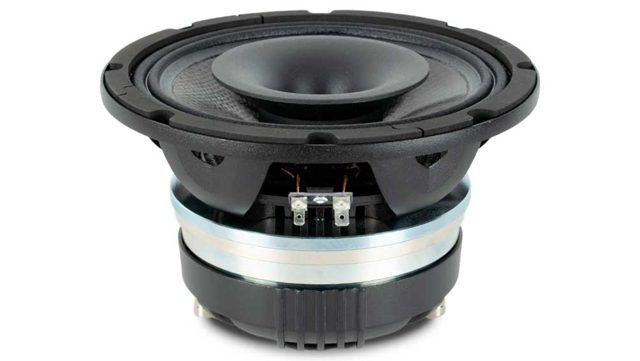

BEYMA 8CFX260Nd
BEYMA 8CFX260Nd — 8" / 8 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
250 W AES - 97 dB - 100 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0008
Dokumente
BEYMA 8CFX260Nd — 8" · Koaxiallautsprecher · Neodym-Magnet
250 W AES · 97 dB Empfindlichkeit · Frequenzbereich 100 Hz – 20000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2.85 "
- Belastbarkeit: 250 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.9 kg
- Frequenzbereich: 100 – 20000 Hz
Serie: CFX · Artikel-Nr: 42A-CHS-KO-BEY-0008
Beyma 8CFX260Nd: 8"-Koax-Mitteltöner mit 2,85"-Schwingspule, 97 dB und Neodym
Der Beyma 8CFX260Nd ist kein gewöhnlicher 8"-Koax. Mit einer 2,85"-Schwingspule, Fs 100 Hz und einem Frequenzgang ab 100 Hz ist er als koaxialer Mitteltöner ausgelegt: ein Chassis für den Bereich, in dem die meisten Systeme ihre Übergangsprobleme haben, und das mit einer Hochtoneinheit im Zentrum, die bis 20.000 Hz weiterführt. Die CFX-Serie steht bei Beyma für genau diese Kombination aus großer Spule und Mittelton-Auslegung.
Die Zahlen passen zusammen: 97 dB Kennschalldruck an 8 Ω, 250 W AES, BL 13,5 Tm bei nur 21 g bewegter Masse und Qts 0,35. Der Neodymantrieb hält das Gewicht bei 4,9 kg, was für eine Spule dieser Größe bemerkenswert ist. Vas 8 l und Xmax 6 mm zeigen ein steifes, kontrolliertes System, das im Mittelton mit hohem Pegel arbeitet, ohne auf große Hübe angewiesen zu sein.
Einsatz und Gehäuse
Bei einem EBP von 270 und einer Resonanz bei 100 Hz ist die Sache eindeutig: Der 8CFX260Nd gehört in ein geschlossenes Mitteltonabteil. Als Richtwert genügen rund 2,6 l, die Eckfrequenz liegt dann bei 202 Hz; die Trennung zum Tieftöner setzt du deutlich oberhalb der Resonanz an. Bassreflex ist rechnerisch mit etwa 5,9 l und Abstimmung auf 108 Hz möglich, die untere Grenze liegt dann um 113 Hz, aber der Nutzen gegenüber dem geschlossenen Abteil ist gering. Die Auslegung im Detail liefert die Gehäuseberechnung auf 42.audio.
Damit ist das Chassis die Mittel-Hochton-Einheit für Dreiwege-PA-Systeme mit einem oder zwei großen Tieftönern, für Studio-Hauptmonitore mit hohem Dynamikanspruch und für Hornsysteme, in denen ein Koax den Mittel-Hochton-Bereich als Punktquelle übernimmt. Die Weiche zwischen Konus und Hochtoneinheit planst du selbst; die Parameter stehen in der Chassis-Datenbank.
Worauf du achten solltest
- 2,85"-Schwingspule bei 250 W AES: sehr hohe thermische Belastbarkeit im Mitteltonbetrieb.
- Fs 100 Hz, EBP 270: reiner Mitteltöner, geschlossenes Abteil mit rund 2,6 l.
- 97 dB an 8 Ω: passt zu effizienten Tieftönern und Kompressionstreibern in PA-Systemen.
- 4,9 kg trotz großer Spule: Neodym hält das Gewicht im Rahmen.
- Re 5,2 Ω, Le 0,23 mH: geringe Induktivität, gutmütig für die Weiche.
Häufige Fragen
Was unterscheidet den 8CFX260Nd vom 18 Sound 8CX401F?
Der 8CX401F hat mit Fs 56 Hz und Vas 23,9 l eine deutlich tiefere Resonanz und eignet sich als kompakter Vollbereichs-Koax. Der 8CFX260Nd ist mit Fs 100 Hz und der großen 2,85"-Schwingspule konsequent auf Mittelton und Belastbarkeit ausgelegt; beide haben einen ähnlichen Qts um 0,35.
Kann ich ihn ohne Subwoofer betreiben?
Nicht sinnvoll. Der Frequenzgang beginnt bei 100 Hz, und selbst im Bassreflexgehäuse liegt die Grenzfrequenz um 113 Hz. Das Chassis braucht einen Tieftöner darunter, dann spielt es als Mittel-Hochton-Einheit seine Stärken aus.
Welche Verstärkerleistung passt?
Mit 97 dB erreichst du auch mit moderaten Endstufen hohe Pegel; die 250 W AES sind die Obergrenze. Wichtig ist ein Hochpass, der die Frequenzen unter dem Arbeitsbereich vom Konus fernhält, dann bleibt die Belastbarkeit voll nutzbar.
Beyma 8CFX260Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8CFX260Nd ist ein 8-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie CFX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 8CFX260Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 100 Hz |
| Gesamtgüte Qts | 0,35 |
| Elektrische Güte Qes | 0,37 |
| Mechanische Güte Qms | 4,8 |
| Äquivalentvolumen Vas | 8,0 l |
| Bewegte Masse Mms | 21,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Verschiebevolumen Vd | 132 cm³ |
| Antriebsfaktor BL | 13,5 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 0,23 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 8CX650fs 65 Hz · Qts 0,35 · Vas 16,6 l · in der Datenbank
- B&C Speakers 8CX21fs 74 Hz · Qts 0,36 · Vas 15 l · in der Datenbank
- B&C Speakers 8FCX51fs 69 Hz · Qts 0,34 · Vas 16 l · in der Datenbank
- B&C Speakers 8CXN64fs 71 Hz · Qts 0,33 · Vas 10,5 l · in der Datenbank
- 18 Sound 8CX401Ffs 56 Hz · Qts 0,34 · Vas 23,9 l · im Shop
- SB Audience ROSSO-8CX250fs 70 Hz · Qts 0,32 · Vas 15,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CFX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 250 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 100 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2.85 |
| Gewicht (kg) | 4.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 0.23 |
| Fs (Hz) | 100 |
| Qms | 4.8 |
| Qes | 0.37 |
| Qts | 0.35 |
| Vas (l) | 8 |
| Xmax (mm) | 6 |
| Vd (cm³) | 132 |
| BL (Tm) | 13.5 |
| Mms (kg) | 0.021 |
| Sd (m²) | 0.022 |
