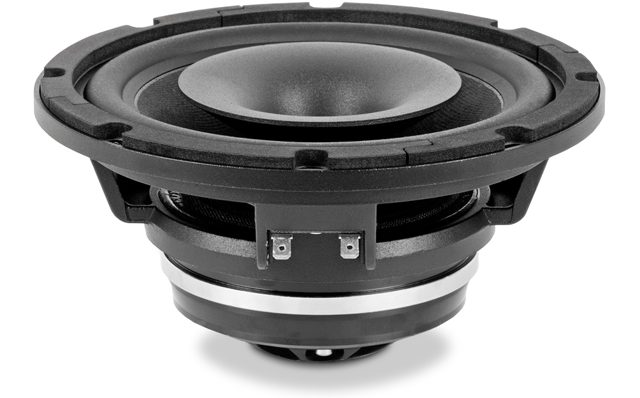

BEYMA 8CX300Nd/N

https://42.audio/web/image/product.template/11603/image_1920?unique=24e070f

BEYMA 8CX300Nd/N — 8" / 8 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Neodym-Magnet
250 W AES - 96 dB - 60 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0009

397,00 € 397.0 EUR 397,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 8CX300Nd/N

BEYMA 8CX300Nd/N — 8" · Koaxiallautsprecher · Neodym-Magnet

250 W AES · 96 dB Empfindlichkeit · Frequenzbereich 60 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 1.75 "
  • Belastbarkeit: 250 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 2.8 kg
  • Frequenzbereich: 60 – 20000 Hz

Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0009

Beyma 8CX300Nd/N: 8"-Neodym-Koax mit 96 dB, 250 W AES und Tiefgang ab 60 Hz

Unter den 8"-Koaxen ist der Beyma 8CX300Nd/N derjenige mit dem breitesten Einsatzbereich. Sein Frequenzgang beginnt bei 60 Hz, die Resonanz liegt bei 61 Hz, und mit Vas 23 l und Qts 0,29 lässt sich daraus ein kompakter Bassreflex-Vollbereichslautsprecher bauen, der Sprache und Musik ohne Subwoofer trägt. Die Hochtoneinheit im Zentrum führt bis 20.000 Hz, der Konus arbeitet mit einer 1,75"-Schwingspule.

Der Neodymantrieb mit BL 12 Tm bewegt nur 20 g Masse, was 96 dB Kennschalldruck an 8 Ω und ein sehr hohes Qms von 13 ergibt: wenig mechanische Verluste, die Dämpfung kommt fast vollständig vom Antrieb. 250 W AES Belastbarkeit, Xmax 6 mm und ein Gewicht von 2,8 kg runden ein Chassis ab, das für mobile Zweiwege-Boxen und kompakte Monitore gemacht ist.

Einsatz und Gehäuse

Der EBP von 203 zeigt auf Bassreflex, und die Richtwerte sind praxistauglich: rund 9,9 l Volumen mit Abstimmung auf 78 Hz, untere Grenzfrequenz um 90 Hz. Das ist ein kleines Gehäuse für einen 8"-Koax mit vollständiger Wiedergabe oberhalb des Bassbereichs; mit Subwoofer wird daraus ein komplettes System. Als Mitteltöner in einem Dreiwege-Konzept arbeitet er in einem geschlossenen Mitteltonabteil von etwa 4,7 l mit einer Eckfrequenz von 149 Hz. Portlänge und Feinabstimmung rechnest du mit der Gehäuseberechnung auf 42.audio.

Typische Anwendungen: kompakte PA-Tops und Bühnenmonitore, Nahfeld- und Midfield-Studiomonitore, Heimkino-Lautsprecher mit hoher Effizienz sowie Mittel-Hochton-Einheiten in größeren Systemen. Die Weiche zwischen Konus und Hochtoneinheit legst du selbst aus; die Thiele-Small-Parameter findest du in der Chassis-Datenbank.

Worauf du achten solltest

  • 2,8 kg: Neodym macht den 8"-Koax leicht genug für mobile Boxen.
  • 96 dB an 8 Ω, 250 W AES: hoher Pegel bei moderater Verstärkerleistung.
  • Qts 0,29, EBP 203: Bassreflex mit rund 9,9 l als Richtwert.
  • Re 5,4 Ω, Le 0,3 mH: Induktivität in der Weiche berücksichtigen.
  • Xmax 6 mm bei Sd 220 cm²: für ein Top ausreichend, Subwoofer für Tiefbass einplanen.

Häufige Fragen

Wie unterscheidet sich der 8CX300Nd/N vom FaitalPRO 8HX230?

Der 8HX230 hat mit Fs 70 Hz und Vas 14,7 l eine höhere Resonanz und ein kleineres Äquivalentvolumen bei praktisch gleichem Qts von 0,29. Der 8CX300Nd/N reicht mit 61 Hz Resonanz tiefer und erlaubt eine niedrigere Bassreflex-Abstimmung, braucht dafür etwas mehr Volumen.

Reicht der Koax als Fullrange-Box ohne Subwoofer?

Für Sprache, Konferenz und viele Musikanwendungen ja: Im Richtwert-Gehäuse liegt die untere Grenze um 90 Hz, mit dem Frequenzgang ab 60 Hz ist darunter noch etwas nutzbar. Für Bass-lastige Musik ergänzt du einen Subwoofer.

Welcher Verstärker?

Mit 96 dB an 8 Ω liefert bereits eine kleine Endstufe ordentlichen Pegel; bis 250 W AES bleibt Reserve. Wichtiger als Leistung ist ein Hochpass unterhalb der Abstimmfrequenz, der den Konus im Bassreflexgehäuse vor Überhub schützt.

Beyma 8CX300Nd/N: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8CX300Nd/N ist ein 8-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 8CX300Nd/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs61 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,3
Mechanische Güte Qms13
Äquivalentvolumen Vas23,0 l
Bewegte Masse Mms20,0 g
Membranfläche Sd220 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd132 cm³
Antriebsfaktor BL12 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,3 mH

Gehäusevorschlag

Der EBP von 203 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 61 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
4,7 l
Einbauresonanz Fc
149 Hz
Grenzfrequenz F3
149 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
7,7 l
Abstimmfrequenz Fb
86 Hz
Grenzfrequenz F3
99 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 250
Empfindlichkeit (dB) 96
Frequenz von (Hz) 60
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 1.75
Gewicht (kg) 2.8
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.3
Fs (Hz) 61
Qms 13
Qes 0.3
Qts 0.29
Vas (l) 23
Xmax (mm) 6
Vd (cm³) 132
BL (Tm) 12
Mms (kg) 0.02
Sd (m²) 0.022
