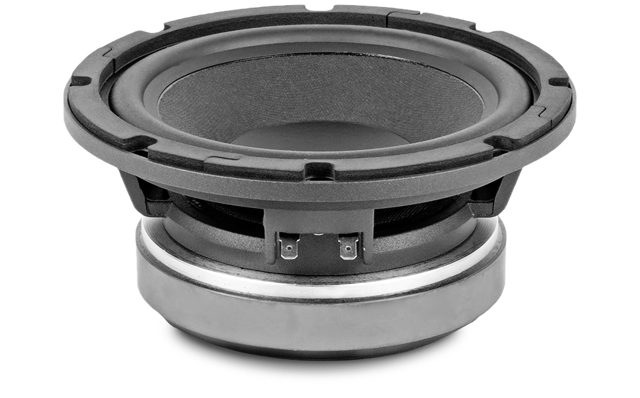

BEYMA 8P300Fe/N

https://42.audio/web/image/product.template/11576/image_1920?unique=24e070f

BEYMA 8P300Fe/N — 8" / 8 Zoll · Tieftöner · Bass · Ferrit-Magnet
300 W AES - 94 dB - 60 – 7000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0037

127,00 € 127.0 EUR 127,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 8P300Fe/N

BEYMA 8P300Fe/N — 8" · Tieftöner · Ferrit-Magnet

300 W AES · 94 dB Empfindlichkeit · Frequenzbereich 60 Hz – 7000 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 300 W AES
  • Empfindlichkeit: 94 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 4 kg
  • Einbautiefe: 102 mm
  • Frequenzbereich: 60 – 7000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0037

Beyma 8P300Fe/N: 8"-Tiefmitteltöner mit 94 dB, 300 W AES und 2,5"-Schwingspule

Der Beyma 8P300Fe/N ist ein 8"-Tiefmitteltöner der P-Serie mit Ferritmagnet, 2,5"-Schwingspule und 300 W AES. Er deckt 60 Hz bis 7000 Hz ab und ist damit ein typischer Kandidat für kompakte 2-Wege-Tops mit Kompressionstreiber, für Bühnenmonitore und für den Mitteltonbereich in 3-Wege-Systemen mit 12"- oder 15"-Bass. 94 dB Empfindlichkeit an 8 Ω sorgen dafür, dass er pegelmäßig zu Hornsystemen passt.

Die Parameter: Fs 53 Hz, Qts 0,31, Qes 0,33, Vas 24,8 l, BL 13,5 Tm bei 52 g Membranmasse. Das ist ein ausgewogener Satz, der mit einem EBP von 161 in Richtung Reflexgehäuse zeigt. Xmax 6 mm ergibt 132 cm³ Verschiebevolumen, genug für den Grundton in einem Top, aber kein Subwoofer-Hub. Mit 102 mm Einbautiefe und 4 kg bleibt der 8P300Fe/N gehäusefreundlich.

Einsatz und Gehäuse

Für Bassreflex liegt der Richtwert bei 13 l mit fb 64 Hz und f3 um 71 Hz. Das ergibt ein kompaktes 2-Wege-Top, das mit Subwoofer-Unterstützung sauber arbeitet und auch ohne Subwoofer für Sprache und Monitoring genug Grundton liefert. Als Mitteltöner in einer 3-Wege-Box gehört das Chassis in ein geschlossenes Mitteltonabteil; der Richtwert beträgt 5,9 l mit fc um 121 Hz, die untere Trennung liegt dann deutlich über 60 Hz. Nach oben trennst du unterhalb 7000 Hz, in der Praxis dort, wo die 8"-Membran zu bündeln beginnt und ein Kompressionstreiber am Horn übernimmt. Beyma-Hörner und Waveguides führt 42.audio in der eigenen Kategorie.

Die Induktivität von 1,2 mH ist für ein 8"-Chassis mit 2,5"-Spule normal und lässt sich in einer passiven Weiche berücksichtigen. Bei Re 6,1 Ω und 300 W AES passt eine Endstufe mittlerer Leistung; ein Hochpass schützt die 6 mm Xmax, wenn das Top ohne Subwoofer-Weiche läuft. Die genaue Gehäuseauslegung übernimmt die Gehäuseberechnung bei 42.audio.

Worauf du achten solltest

  • 2,5"-Schwingspule mit 300 W AES: ordentliche thermische Reserve für Dauerbetrieb.
  • Xmax 6 mm: Hochpass deutlich über 60 Hz, wenn kein Subwoofer mitläuft.
  • Einbautiefe 102 mm, 4 kg: passt in kompakte Tops und Monitore.
  • Le 1,2 mH: bei passiver Trennung im Weichenentwurf berücksichtigen.
  • Re 6,1 Ω bei 8 Ω Nennimpedanz: Parallelschaltung zweier Chassis ergibt eine 4-Ω-Last.

Häufige Fragen

Wie unterscheidet sich der 8P300Fe/N vom B&C 8MBX51?

Der 8MBX51 hat mit Fs 60 Hz, Qts 0,29 und Vas 23 l eine etwas höhere Resonanz bei ähnlicher Gesamtgüte. Der 8P300Fe/N setzt mit Fs 53 Hz und Vas 24,8 l geringfügig tiefer an und eignet sich dadurch etwas besser für Tops, die ohne Subwoofer auskommen müssen.

Welches Gehäuse für ein kompaktes 2-Wege-Top?

Bassreflex um 13 l mit fb 64 Hz als Richtwert, f3 dann um 71 Hz. Dazu ein 1"-Kompressionstreiber am Horn, Trennung unterhalb 7000 Hz dort, wo Horn und 8"-Membran ähnlich abstrahlen. Die Abstimmung prüfst du in der Gehäuseberechnung.

Reicht der 8P300Fe/N als Mitteltöner in einem 3-Wege-System?

Ja, mit 94 dB und 300 W AES ist er belastbar genug für den Mittelton neben einem 15"-Bass. Geschlossenes Mitteltonabteil um 5,9 l als Richtwert, untere Trennung deutlich oberhalb von 60 Hz, dann bleibt der Hub von 6 mm weit unter seinem Limit.

Beyma 8P300Fe/N: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8P300Fe/N ist ein 8-Zoll-Tieftöner mit Ferritmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 8P300Fe/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,33
Mechanische Güte Qms6,5
Äquivalentvolumen Vas24,8 l
Bewegte Masse Mms52,0 g
Membranfläche Sd220 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd132 cm³
Antriebsfaktor BL13,5 Tm
Gleichstromwiderstand Re6,1 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 161 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,33

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
5,9 l
Einbauresonanz Fc
121 Hz
Grenzfrequenz F3
121 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
10,4 l
Abstimmfrequenz Fb
69 Hz
Grenzfrequenz F3
78 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 300
Empfindlichkeit (dB) 94
Frequenz von (Hz) 60
Frequenz bis (Hz) 7000
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 102
Gewicht (kg) 4
Thiele-Small-Parameter
Re (Ω) 6.1
Le (mH) 1.2
Fs (Hz) 53
Qms 6.5
Qes 0.33
Qts 0.31
Vas (l) 24.8
Xmax (mm) 6
Vd (cm³) 132
BL (Tm) 13.5
Mms (kg) 0.052
Sd (m²) 0.022
