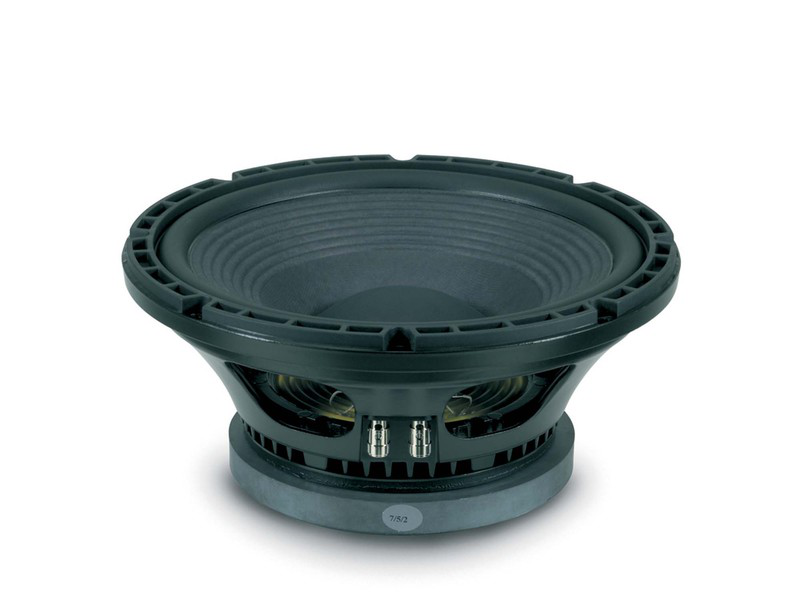

18SOUND 12LW801/800

https://42.audio/web/image/product.template/11759/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12LW801/800 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0024

259,00 € 259.0 EUR 259,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12LW801/800

18SOUND 12LW801/800 — 12" · Tieftöner

500 W AES · 96 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 8.1 kg
  • Einbautiefe: 159 mm
  • Frequenzbereich: 40 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0024

18Sound 12LW801/800: 12"-Ferrit-Tieftöner mit 3"-Schwingspule für kompakte Bassreflex-Tops

Der 18Sound 12LW801/800 ist ein 12"-Tieftöner aus der LW-Serie mit Ferritmagnet und 3"-Schwingspule, gedacht als Woofer/Midrange in Beschallungsboxen. Mit 500 W AES, 96 dB Empfindlichkeit und einem nutzbaren Bereich von 40 bis 4000 Hz deckt er Bass und Grundton einer 2-Wege-Box komplett ab, ohne dass du ihn im Grundton schon abfangen musst.

Innerhalb der 12"-Chassis von 18Sound ist der 12LW801 der klassische Ferrit-Arbeiter: 8,1 kg, Antrieb mit 20,3 Tm, bewegte Masse von 84 g und ein Qts von 0,33 bei 54 Hz Resonanzfrequenz. Das Vas von 41 l ist für einen Zwölfzöller eher klein, was auf eine straffe Aufhängung hindeutet – ein Chassis, das in kleinen Gehäusen kontrolliert bleibt. Die 8 mm Xmax geben genug Hubreserve, um die Leistung im Bass auch in Pegel umzusetzen.

Einsatz und Gehäuse

Mit einem EBP von 159 gehört der 12LW801 in ein Bassreflexgehäuse. Als Richtwert aus den Thiele-Small-Parametern ergeben sich rund 26 l netto mit Abstimmung auf 62 Hz, was eine untere Grenzfrequenz um 66 Hz liefert – typisch für ein kompaktes Top, das darunter an einen Subwoofer übergibt. Geschlossen wären es etwa 11 l mit Einbauresonanz bei 116 Hz, sinnvoll nur als Mitteltonkammer in einer 3-Wege-Box. Die genaue Auslegung rechnest du über die Gehäuseberechnung auf 42.audio.

Die Schwingspuleninduktivität von 1,7 mH ist für einen 3"-Antrieb erwartbar hoch; die Impedanz steigt oberhalb des Grundtons spürbar an. In einer 2-Wege-Box mit Kompressionstreiber und Horn aus dem 18Sound-Programm legst du die Trennung deshalb deutlich unter die obere Grenze von 4000 Hz und planst in der passiven Weiche eine Impedanzlinearisierung ein, damit die Filterflanke so greift, wie du sie berechnet hast.

Worauf du achten solltest

  • 8 Ω nominal, Re 5 Ω – jeder Endstufenkanal, der 500 W an 8 Ω sauber liefert, passt.
  • Einbautiefe 159 mm: Gehäusetiefe inklusive Magnet und Anschlussraum einplanen.
  • 8,1 kg Ferritantrieb – in Tops mit zwei Chassis kein Leichtgewicht mehr.
  • Le 1,7 mH: bei passiver Trennung Impedanzkorrektur vorsehen.
  • Xmax 8 mm bei 500 W AES – solide Hubreserve für Bassreflexbetrieb.

Häufige Fragen

Worin unterscheidet sich der 12LW801 vom 12W750?

Beide sind 12"-Ferrit-Chassis mit 3"-Schwingspule und gleichem Qts von 0,33. Der 12W750 hat mit 61 l ein deutlich größeres Vas und braucht dafür ein größeres Reflexgehäuse. Der 12LW801 ist mit 41 l Vas und 40 Hz unterer Grenze der Kandidat für kleinere Boxen mit etwas mehr Tiefgang.

Reicht der 12LW801 ohne Subwoofer?

Für Sprache und moderate Musikpegel in einer 26-l-Bassreflexbox mit f3 um 66 Hz ja. Für basslastige Musik bei Volllast ist die Trennung zum Sub sinnvoll: Das entlastet den Hub und hält die 500 W für Kick und Grundton frei.

Welches Volumen braucht er im Bassreflexgehäuse?

Der Richtwert liegt bei etwa 26 l netto mit einer Abstimmfrequenz von 62 Hz. Das ist ein Ausgangspunkt aus den Thiele-Small-Parametern; Portlänge, Dämmung und Innenaufbau legst du mit der Gehäuseberechnung von 42.audio fest. Das Datenblatt als PDF findest du auf der Produktseite.

18Sound 12LW801/800: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12LW801/800 ist ein 12-Zoll-Tieftöner mit Ferritmagnet aus der Serie LW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 12LW801/800 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs54 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,34
Mechanische Güte Qms9
Äquivalentvolumen Vas41,0 l
Bewegte Masse Mms84,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax8 mm
Antriebsfaktor BL20,3 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,7 mH

Gehäusevorschlag

Der EBP von 159 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 54 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
11,4 l
Einbauresonanz Fc
116 Hz
Grenzfrequenz F3
116 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,1 l
Abstimmfrequenz Fb
66 Hz
Grenzfrequenz F3
72 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 96
Frequenz von (Hz) 40
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 159
Gewicht (kg) 8.1
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.7
Fs (Hz) 54
Qms 9
Qes 0.34
Qts 0.33
Vas (l) 41
Xmax (mm) 8
BL (Tm) 20.3
Mms (kg) 0.084
Sd (m²) 0.0531
