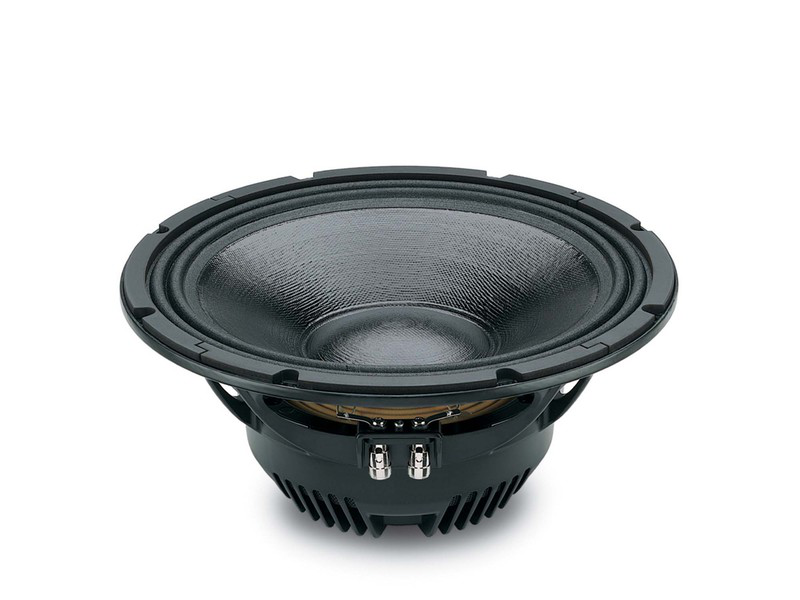

18SOUND 12ND930
18SOUND (Eighteen Sound) 12ND930 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0065
Dokumente
18SOUND 12ND930 — 12" · Tieftöner
500 W AES · 98 dB Empfindlichkeit · Frequenzbereich 46 Hz – 4500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 500 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.4 kg
- Einbautiefe: 140 mm
- Frequenzbereich: 46 – 4500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-TT-18S-0065
18Sound 12ND930: 12"-Neodym-Tieftöner mit starkem Antrieb für Horn- und Reflex-Tops
Ein Qts von 0,21 ist eine Ansage. Der 18Sound 12ND930 ist ein 12"-Neodym-Woofer der ND-Serie, dessen Antrieb mit 21,2 Tm und nur 57 g Membranmasse auf maximale Kontrolle getrimmt ist. Dazu kommen 500 W AES, 98 dB Empfindlichkeit, eine 3"-Schwingspule und ein Übertragungsbereich von 46 bis 4500 Hz.
Mit 4,4 kg bleibt das Chassis leicht, die Einbautiefe von 140 mm passt in flache Gehäuse. Das Vas von 70 l bei 50 Hz Resonanz und die 6,5 mm Xmax ordnen den 12ND930 als Tiefmittel- und Grundtonwoofer ein: Er soll oberhalb des Subwoofer-Bereichs schnell, laut und sauber spielen, nicht in einem großen Reflexgehäuse den Tiefbass liefern. Genau dafür ist die Kombination aus hohem BL und geringem Qes gemacht.
Einsatz und Gehäuse
Der EBP von 227 sagt, wo es hingeht: Hornladung oder ein kleines Bassreflexgehäuse. Der Bassreflex-Richtwert liegt bei etwa 12 l netto, abgestimmt auf 86 Hz, mit einer f3 um 116 Hz. Das klingt nach wenig Tiefgang, ist aber genau die Auslegung für ein kompaktes Top, das ab dem Sub-Übergang arbeitet – oder für den Grundtonweg einer 3-Wege-Box. Geschlossen wären es 6,8 l mit 168 Hz Einbauresonanz, also eine Mitteltonkammer. In einem Frontloaded-Horn holt der strenge Antrieb den Wirkungsgrad heraus, der im Reflexgehäuse als geringer Tiefgang erscheint.
Bis 4500 Hz nutzbar, lässt sich der 12ND930 sowohl mit 1"- als auch mit 1,4"-Kompressionstreibern kombinieren; die Hörner dazu findest du bei 18Sound in der Kategorie Hörner & Waveguides. Die Induktivität von 1,65 mH musst du bei passiver Trennung mit einer Impedanzkorrektur einfangen. Für die exakte Abstimmung nutzt du die Gehäuseberechnung von 42.audio.
Worauf du achten solltest
- Qts 0,21 und BL 21,2 Tm: sehr straffer Antrieb, braucht kleine Gehäuse oder Hornladung.
- Xmax 6,5 mm – Hochpass unterhalb der Abstimmfrequenz zwingend.
- 8 Ω, Re 5,5 Ω: ein Kanal mit 500 W an 8 Ω passt.
- 4,4 kg und 140 mm Einbautiefe für leichte, flache Tops.
- Le 1,65 mH bei passiver Weiche kompensieren.
Häufige Fragen
12ND930 oder 12ND940 – welcher ist der richtige?
Beide teilen den straffen Antrieb mit Qts um 0,2. Der 12ND940 hat mit 64,8 l ein etwas kleineres Vas bei 49 Hz Resonanz und ist auf den unteren Mittelton getrimmt. Der 12ND930 geht mit 4500 Hz nutzbarer oberer Grenze höher und passt, wenn die Trennung zum Hochtöner weiter oben liegen soll.
Kann der 12ND930 in einem größeren Reflexgehäuse tiefer spielen?
Mehr Volumen bringt bei einem Qts von 0,21 kaum Tiefgang, dafür eine abfallende Bassflanke und weniger Kontrolle. Der Richtwert von 12 l bei 86 Hz ist die sinnvolle Basis; darunter übergibst du an einen Subwoofer.
Wie hoch kann ich zum Hochtöner trennen?
Der nutzbare Bereich reicht bis 4500 Hz. Für ein sauberes Abstrahlverhalten eines 12"-Chassis solltest du deutlich darunter trennen und die Trennfrequenz nach dem Horn und der unteren Grenze des Kompressionstreibers wählen. Das Datenblatt-PDF hilft mit dem Frequenzgang.
18Sound 12ND930: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12ND930 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie ND und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12ND930 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 50 Hz |
| Gesamtgüte Qts | 0,21 |
| Elektrische Güte Qes | 0,22 |
| Mechanische Güte Qms | 5,64 |
| Äquivalentvolumen Vas | 70,0 l |
| Bewegte Masse Mms | 57,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Antriebsfaktor BL | 21,2 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 1,65 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 12P80Fe/V2fs 48 Hz · Qts 0,21 · Vas 61 l · im Shop
- B&C Speakers 12CL76fs 48 Hz · Qts 0,21 · Vas 59 l · in der Datenbank
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,2 · Vas 73 l · in der Datenbank
- 18 Sound 12ND940fs 49 Hz · Qts 0,2 · Vas 64,8 l · im Shop
- 18 Sound 12ND710fs 52 Hz · Qts 0,2 · Vas 92 l · im Shop
- FaitalPRO 12FH500fs 45 Hz · Qts 0,22 · Vas 80,3 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 500 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 46 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 140 |
| Gewicht (kg) | 4.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 1.65 |
| Fs (Hz) | 50 |
| Qms | 5.64 |
| Qes | 0.22 |
| Qts | 0.21 |
| Vas (l) | 70 |
| Xmax (mm) | 6.5 |
| BL (Tm) | 21.2 |
| Mms (kg) | 0.057 |
| Sd (m²) | 0.0531 |
