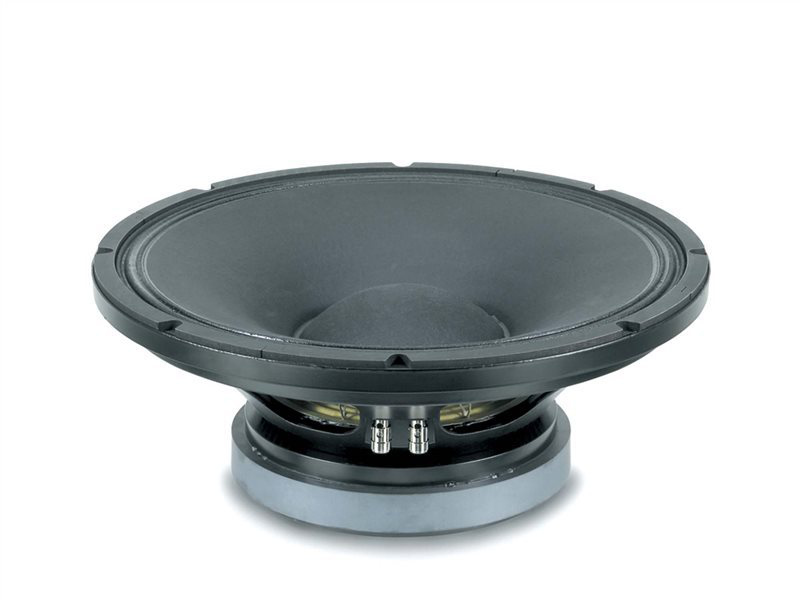

18SOUND 15MB1000

18SOUND 15MB1000

https://42.audio/web/image/product.template/11753/image_1920?unique=502caee

18SOUND (Eighteen Sound) 15MB1000 — 15" / 15 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0001

350,00 € 350.0 EUR 350,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 15MB1000

18SOUND 15MB1000 — 15" · Mitteltöner

850 W AES · 98 dB Empfindlichkeit · Frequenzbereich 45 Hz – 5100 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 850 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 11.4 kg
  • Einbautiefe: 156 mm
  • Frequenzbereich: 45 – 5100 Hz

Datenblatt (PDF) · Herstellerseite

Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0001

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs48 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,32
Mechanische Güte Qms6
Äquivalentvolumen Vas132,5 l
Bewegte Masse Mms85,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax6 mm
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,5 mH

Gehäusevorschlag

Der EBP von 150 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 48 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,5 l
Einbauresonanz Fc
109 Hz
Grenzfrequenz F3
109 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
55,6 l
Abstimmfrequenz Fb
63 Hz
Grenzfrequenz F3
70 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie MB
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 850
Empfindlichkeit (dB) 98
Frequenz von (Hz) 45
Frequenz bis (Hz) 5100
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 156
Gewicht (kg) 11.4
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.5
Fs (Hz) 48
Qms 6
Qes 0.32
Qts 0.31
Vas (l) 132.5
Xmax (mm) 6
BL (Tm) 21
Mms (kg) 0.085
Sd (m²) 0.085
