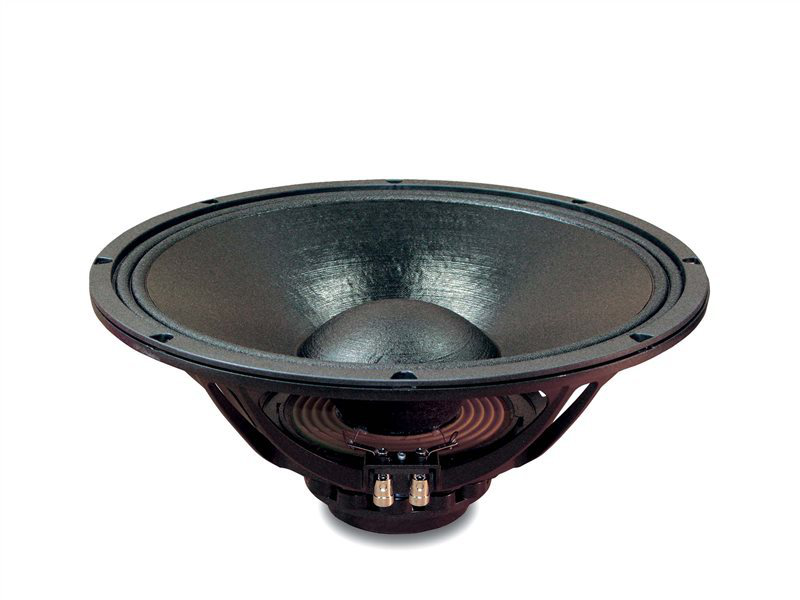

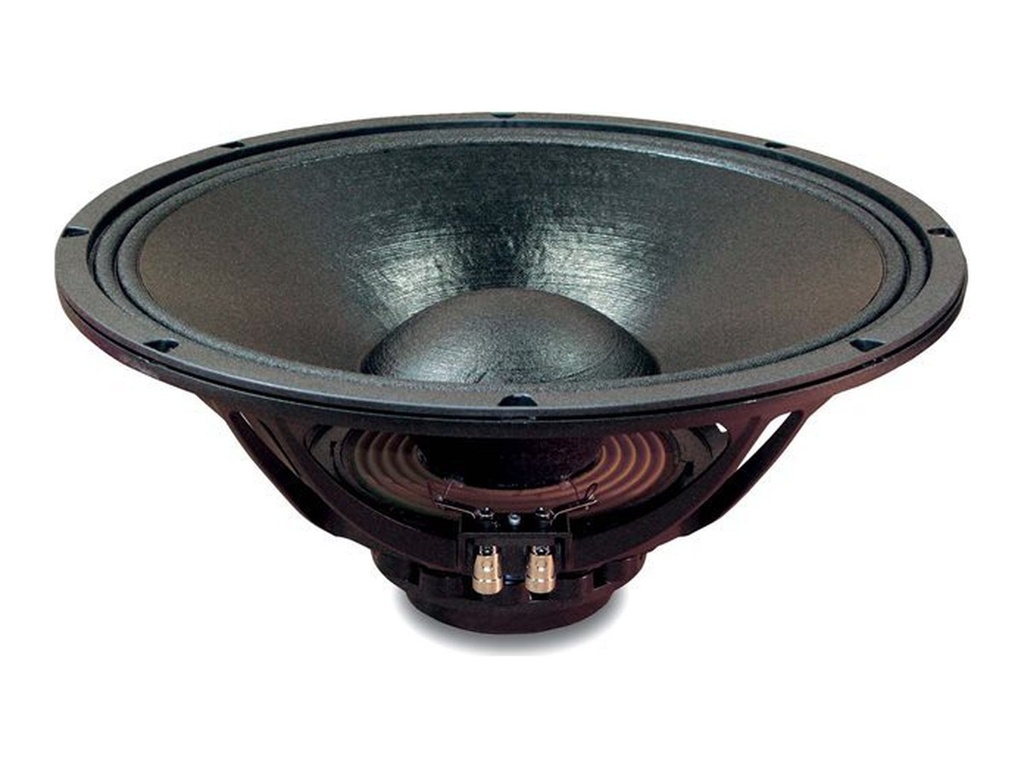

18SOUND 15NMB420
18SOUND (Eighteen Sound) 15NMB420 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Neodym
3"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-TT-18S-0057
Dokumente
18SOUND 15NMB420 — 15" · Tieftöner
450 W AES · 99 dB Empfindlichkeit · Frequenzbereich 40 Hz – 5000 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 450 W AES
- Empfindlichkeit: 99 dB

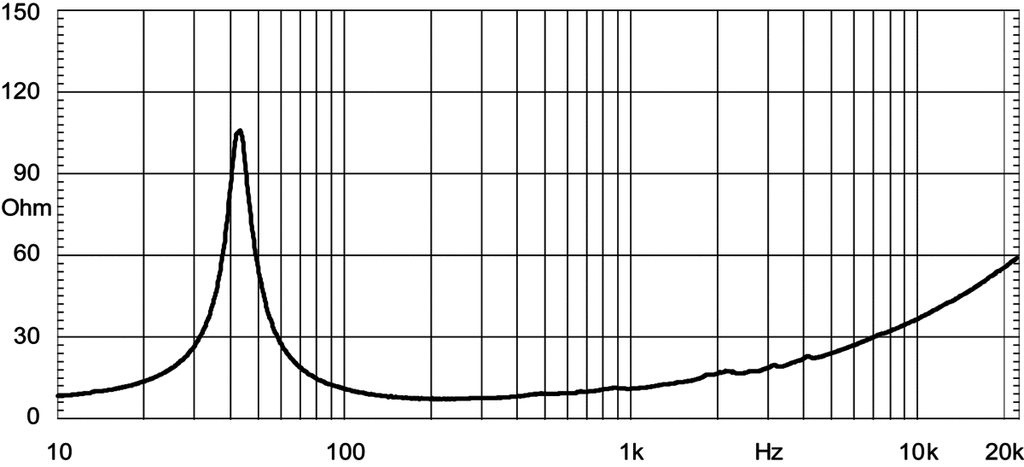

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.9 kg

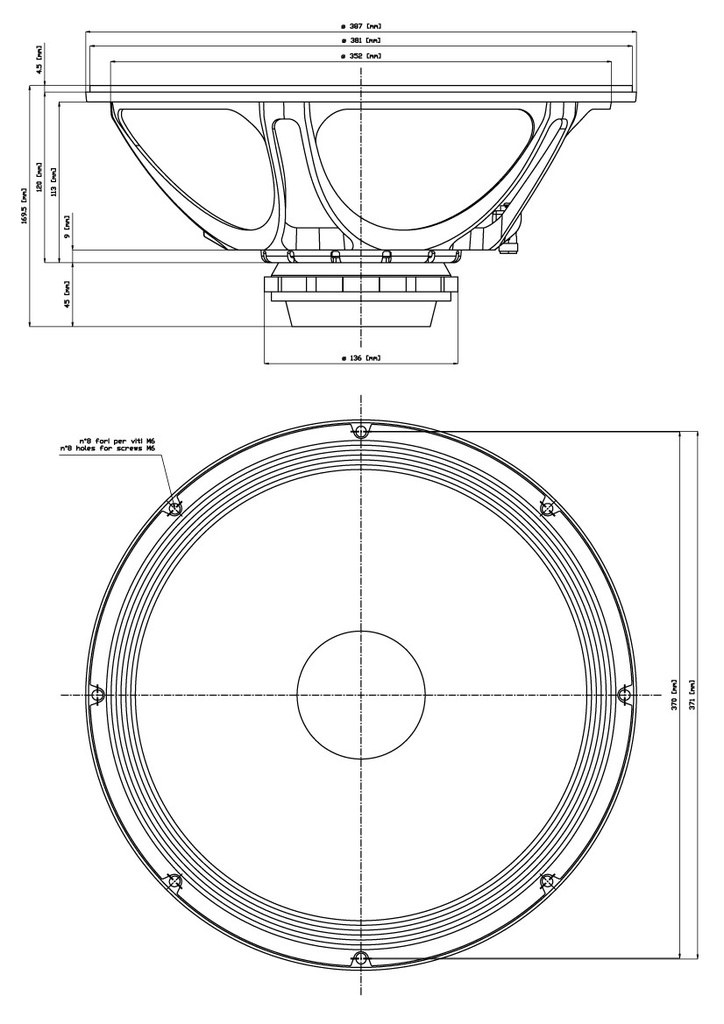

- Einbautiefe: 169 mm

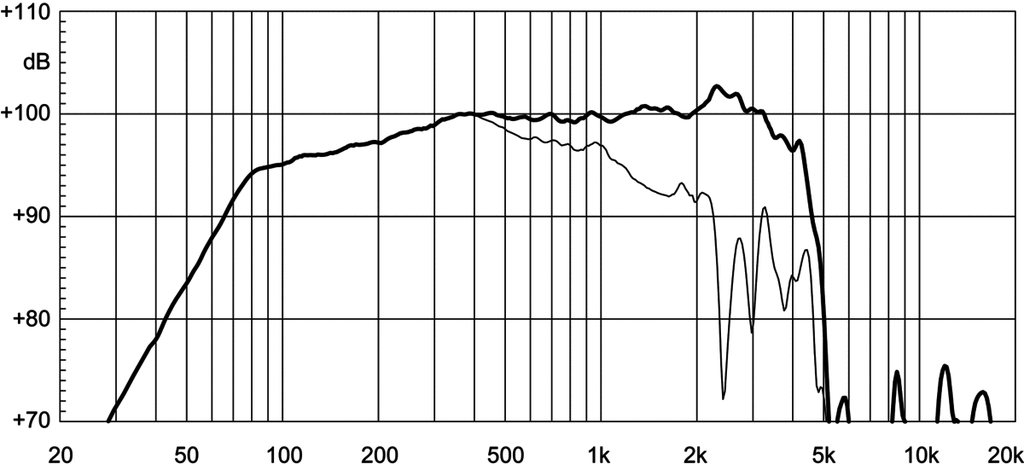

- Frequenzbereich: 40 – 5000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-TT-18S-0057
18Sound 15NMB420: leichter 15"-Neodym-Bass-Mitteltöner mit 99 dB
Der 15NMB420 gehört zur NMB-Serie von 18Sound, den Neodym-Chassis für Bass und Mitten in einem. Anders als ein reiner Subwoofer ist er mit 3"-Schwingspule, nur 73 g bewegter Masse und einem Übertragungsbereich von 40 Hz bis 5000 Hz auf Schnelligkeit und Bandbreite getrimmt. Das Ergebnis sind 99 dB Empfindlichkeit bei 450 W AES – ein Wirkungsgrad, den schwere Subwoofer-Membranen nicht erreichen.
Mit 3,9 kg ist das Chassis ausgesprochen leicht, die Einbautiefe von 169 mm gering. Die Parameter Fs 42 Hz, Qts 0,29 und Vas 225 l zeigen eine weiche, große Membranfläche mit kräftigem Antrieb (BL 19 Tm); die Induktivität von 0,8 mH sorgt dafür, dass der Pegel nach oben nicht früh einbricht. Der lineare Hub von 6,5 mm reicht für Bass in Topteilen, nicht für Subwoofer-Aufgaben.
Einsatz und Gehäuse
Der 15NMB420 ist der klassische Bass-Mitteltöner für 2-Wege-Topteile mit Horn oder für den Mittenzweig in großen 3-Wege-Systemen. Mit EBP 140 gehört er in ein Bassreflexgehäuse; der Richtwert liegt bei rund 97 l netto, Abstimmung 54 Hz, f3 etwa 62 Hz. Das ist ein für 15" großzügiges Volumen, verursacht durch das hohe Vas. Wird er als Mitteltöner in einem 3-Wege-System eingesetzt, gehört er in ein eigenes, geschlossenes Mitteltonabteil, für das der Richtwert um 46 l liegt. Beides prüfst du mit der Gehäuseberechnung von 42.audio.
Nach oben lässt sich der 15NMB420 in Verbindung mit einem Kompressionstreiber bis in den Bereich trennen, in dem ein 1,4"- oder 2"-Treiber sauber übernimmt; die obere Grenze von 5000 Hz gibt hier viel Spielraum. Passende Hörner findest du in der Kategorie Hörner & Waveguides von 18Sound.
Worauf du achten solltest
- 99 dB Empfindlichkeit bei nur 73 g Membranmasse.
- 3,9 kg Gewicht, Einbautiefe 169 mm: ideal für leichte Topteile.
- 8 Ω, Re 5,6 Ω, 450 W AES an einer 3"-Schwingspule.
- Xmax 6,5 mm: Bass-Mitteltöner, kein Subwoofer.
- Vas 225 l: Bassreflex um 97 l, geschlossenes Mittenabteil um 46 l als Richtwert.
Häufige Fragen
Was unterscheidet den 15NMB420 vom 15MB700?
Beide haben Fs 42 Hz und Qts 0,29, der 15MB700 kommt aber mit Ferritmagnet und Vas 202 l. Der 15NMB420 ist durch Neodym deutlich leichter und hat mit 225 l ein etwas größeres Vas. Wer Gewicht sparen will, greift zum NMB420.
Bis wohin kann ich den 15NMB420 nach oben laufen lassen?
Der Übertragungsbereich endet bei 5000 Hz. In einem 2-Wege-Topteil trennst du sinnvollerweise deutlich darunter, sodass der Kompressionstreiber die Bündelung des 15"-Konus nicht zu spät ablöst.
Reicht der 15NMB420 als Bass ohne Subwoofer?
In einem Bassreflexgehäuse um 97 l mit f3 um 62 Hz liefert er kräftigen Kickbass. Für Tiefgang darunter ist ein Subwoofer nötig, weil 6,5 mm Xmax bei tiefen Frequenzen schnell ausgeschöpft sind.
18Sound 15NMB420: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NMB420 ist ein 15-Zoll-Tieftöner mit Neodymmagnet aus der Serie NMB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 15NMB420 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 42 Hz |
| Gesamtgüte Qts | 0,29 |
| Elektrische Güte Qes | 0,3 |
| Mechanische Güte Qms | 6 |
| Äquivalentvolumen Vas | 225,0 l |
| Bewegte Masse Mms | 73,0 g |
| Membranfläche Sd | 900 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Antriebsfaktor BL | 19 Tm |
| Gleichstromwiderstand Re | 5,6 Ω |
| Schwingspuleninduktivität Le | 0,8 mH |
Gehäusevorschlag
Der EBP von 140 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,3
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 45,5 l
- Einbauresonanz Fc
- 102 Hz
- Grenzfrequenz F3
- 102 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 75,7 l
- Abstimmfrequenz Fb
- 59 Hz
- Grenzfrequenz F3
- 68 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 15MB700fs 42 Hz · Qts 0,29 · Vas 202 l · im Shop
- Celestion TF1530fs 42 Hz · Qts 0,28 · Vas 162,2 l · in der Datenbank
- 18 Sound 15MB1000fs 48 Hz · Qts 0,31 · Vas 132,5 l · im Shop
- 18 Sound 15MB650fs 40 Hz · Qts 0,26 · Vas 210 l · im Shop
- 18 Sound 15NMB1000fs 46 Hz · Qts 0,24 · Vas 124 l · im Shop
- RCF MB15X301fs 38 Hz · Qts 0,34 · Vas 195 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NMB |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 450 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 169 |
| Gewicht (kg) | 3.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.6 |
| Le (mH) | 0.8 |
| Fs (Hz) | 42 |
| Qms | 6 |
| Qes | 0.3 |
| Qts | 0.29 |
| Vas (l) | 225 |
| Xmax (mm) | 6.5 |
| BL (Tm) | 19 |
| Mms (kg) | 0.073 |
| Sd (m²) | 0.09 |
