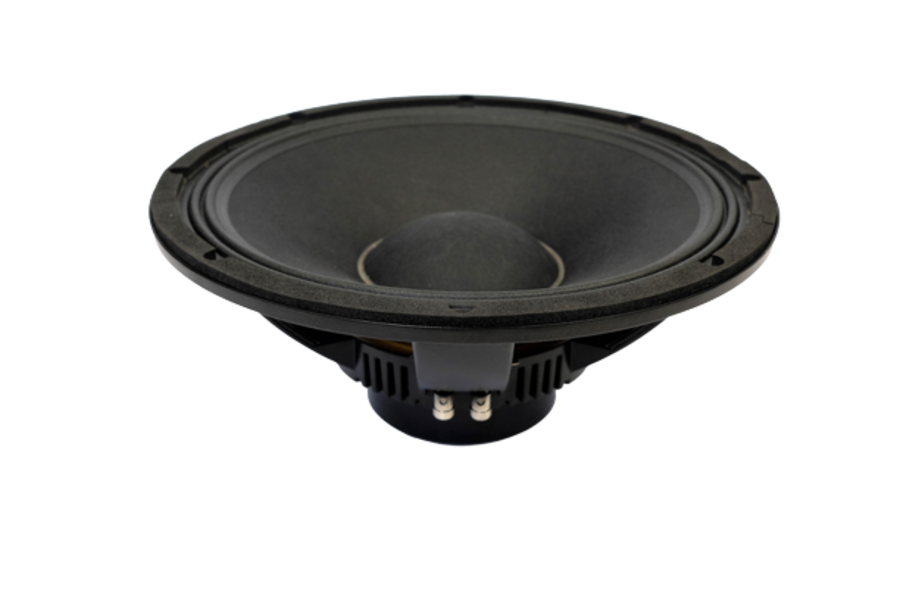

18SOUND 15NMB1000

https://42.audio/web/image/product.template/11837/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NMB1000 — 15" / 15 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0010

368,00 € 368.0 EUR 368,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 15NMB1000

18SOUND 15NMB1000 — 15" · Mitteltöner

900 W AES · 101 dB Empfindlichkeit · Frequenzbereich 45 Hz – 2500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6 kg
  • Einbautiefe: 174 mm
  • Frequenzbereich: 45 – 2500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0010

18Sound 15NMB1000: 15"-Neodym-Mitteltieftöner mit 900 W AES und BL 25,2 Tm

Beim 15NMB1000 aus der NMB-Serie von 18Sound (Eighteen Sound) trifft ein sehr starker Antrieb auf ein niedriges Gewicht: BL 25,2 Tm, 900 W AES aus einer 4"-Schwingspule und trotzdem nur 6 kg, weil ein Neodymring den Ferritblock ersetzt. Die Empfindlichkeit liegt bei 101 dB, der Übertragungsbereich bei 45 Hz bis 2.500 Hz – ein 15"-Chassis, das im Tiefmittelton mit Autorität arbeitet und nach oben früh an einen anderen Weg übergibt.

Der Qts von 0,24 bei Fs 46 Hz und Vas 124 l beschreibt einen elektrisch stark bedämpften Konus, dessen bewegte Masse mit 100 g für ein 15"-Chassis solide ist. 6,5 mm Xmax geben mehr Hub als bei den meisten Mitteltieftönern dieser Größe. Die Le von 0,89 mH ist für eine 4"-Spule niedrig, was der Übergangsbereich zur Weiche dankt. Die Einbautiefe von 174 mm ist die Kehrseite des langen Antriebs und muss im Gehäuse eingeplant werden.

Einsatz und Gehäuse

Der 15NMB1000 ist ein Kandidat für Tiefmittelton-Sektionen in 3-Wege-Systemen und für leistungsstarke 2-Wege-Tops mit großem Kompressionstreiber. Der Bassreflex-Richtwert liegt bei 31 l mit einer Abstimmung auf 70 Hz und einer f3 um 88 Hz – ein kompaktes Volumen, das der straffe Antrieb ermöglicht. Der EBP von 192 bestätigt Reflex oder Horn als passende Beladung. Als reiner Mitteltöner in einem geschlossenen Mitteltonabteil nennt der Richtwert etwa 16 l mit einer Einbauresonanz von 136 Hz. Für Fullrange-Tiefgang ist das Chassis nicht gedacht, dafür läuft es mit Subwoofern zusammen umso souveräner. Die Gehäuseberechnung auf 42.audio zeigt, wie sich abweichende Volumen auswirken.

Die obere Grenze von 2.500 Hz erfordert einen Kompressionstreiber, der tief genug angebunden werden kann – die Trennung liegt sinnvoll deutlich unterhalb dieser Grenze. Große Treiber und Hörner mit entsprechend tiefer Einsatzfrequenz findest du in der Kategorie Hörner & Waveguides von 18Sound bei 42.audio.

Worauf du achten solltest

  • 8 Ω, Re 5,3 Ω: 900 W AES erfordern eine leistungsfähige Endstufe mit Limiter.
  • 6 kg bei 15" und 4"-Schwingspule – Neodym macht das Chassis flugtauglich.
  • Einbautiefe 174 mm: tiefer als viele Ferrit-Chassis, Bauraum hinter der Schallwand prüfen.
  • Xmax 6,5 mm und Qts 0,24: kompaktes Reflexvolumen um 31 l, Hochpass unter 70 Hz.
  • Übertragung bis 2.500 Hz: Hochtonweg muss tief anschließen, 1"-Treiber sind hier meist zu klein.

Häufige Fragen

Passt der 15NMB1000 in ein 2-Wege-Top mit 1"-Treiber?

Eher nicht. Mit einer oberen Grenze von 2.500 Hz braucht der Hochtonweg eine Trennung deutlich darunter, was 1"-Treiber in der Regel nicht sauber leisten. Sinnvoll sind größere Kompressionstreiber mit tiefer Einsatzfrequenz oder ein 3-Wege-Konzept.

Wo liegt der Unterschied zum 15MB1000?

Der 15MB1000 arbeitet mit Ferrit und wiegt entsprechend mehr, hat Fs 48 Hz, Qts 0,31 und Vas 132,5 l. Der 15NMB1000 ist mit Qts 0,24 straffer bedämpft, bietet 900 W AES und 101 dB und wiegt nur 6 kg. Beide stehen mit Datenblatt im Shop von 42.audio.

Wie viel Verstärkerleistung ist nötig?

Die 900 W AES an 8 Ω markieren die Obergrenze. Mit 101 dB Empfindlichkeit erreicht das Chassis auch mit deutlich weniger hohen Pegel; wer das Potenzial ausschöpfen will, kombiniert eine kräftige Endstufe mit Hochpass und Limiter.

18Sound 15NMB1000: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NMB1000 ist ein 15-Zoll-Mitteltöner mit Neodymmagnet aus der Serie NMB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15NMB1000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs46 Hz
Gesamtgüte Qts0,24
Elektrische Güte Qes0,24
Mechanische Güte Qms8,3
Äquivalentvolumen Vas124,0 l
Bewegte Masse Mms100,0 g
Membranfläche Sd855 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL25,2 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le0,89 mH

Gehäusevorschlag

Der EBP von 192 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 46 / 0,24

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
16,2 l
Einbauresonanz Fc
136 Hz
Grenzfrequenz F3
136 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
22,3 l
Abstimmfrequenz Fb
78 Hz
Grenzfrequenz F3
98 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NMB
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 101
Frequenz von (Hz) 45
Frequenz bis (Hz) 2500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 174
Gewicht (kg) 6
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 0.89
Fs (Hz) 46
Qms 8.3
Qes 0.24
Qts 0.24
Vas (l) 124
Xmax (mm) 6.5
BL (Tm) 25.2
Mms (kg) 0.1
Sd (m²) 0.0855
