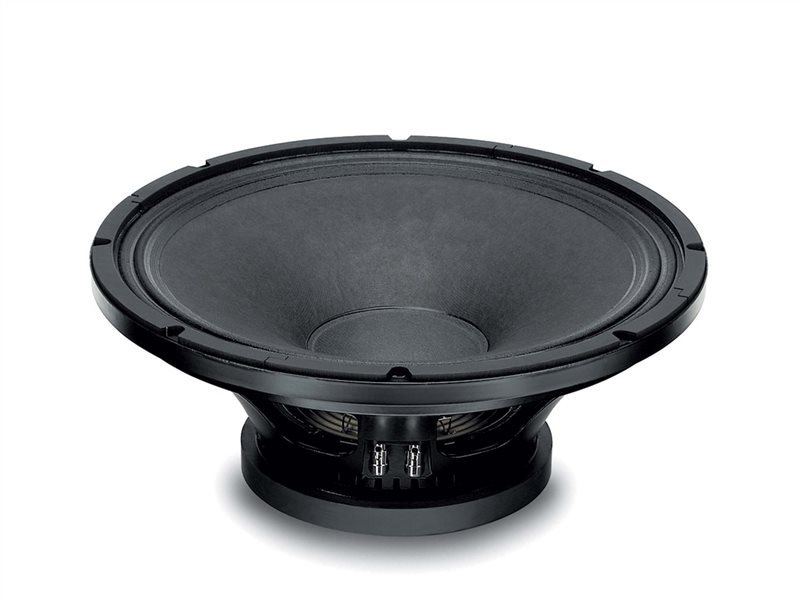

18SOUND 15MB650

https://42.audio/web/image/product.template/11755/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15MB650 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0020

285,00 € 285.0 EUR 285,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15MB650

18SOUND 15MB650 — 15" · Tieftöner

400 W AES · 101.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4800 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 101.5 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 8.3 kg
  • Einbautiefe: 167 mm
  • Frequenzbereich: 50 – 4800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: MB · Artikel-Nr: 42A-CHS-TT-18S-0020

18Sound 15MB650: 15"-Midbass mit 101,5 dB und 20 Tm für kompakte Reflexgehäuse

101,5 dB Kennschalldruck aus einem 15"-Chassis mit Ferritmagnet: Der 18Sound 15MB650 gehört zur MB-Serie, die auf Mittelton und Midbass mit hohem Wirkungsgrad ausgelegt ist. Die 3"-Schwingspule verträgt 400 W AES, die bewegte Masse liegt bei 77 g und der Kraftfaktor bei 20 Tm. Daraus ergibt sich ein Qts von nur 0,26, für einen MB-Treiber ein ungewöhnlich straffer Antrieb.

Genau dieser Antrieb unterscheidet den 15MB650 von den gutmütiger abgestimmten Schwestermodellen der MB-Serie: Bei Fs 40 Hz, Vas 210 l und Qms 3,95 landet der EBP bei 148, und das heißt kleines Reflexgehäuse oder Horn. Der Nennbereich reicht von 50 bis 4.800 Hz, die Induktivität liegt bei 1,36 mH. Mit 4 mm Xmax ist auch dieses Chassis kein Hubwunder, sondern ein Treiber für Pegel aus Wirkungsgrad. Das Gewicht beträgt 8,3 kg, die Einbautiefe 167 mm.

Einsatz und Gehäuse

Der Bassreflex-Richtwert liegt bei etwa 66 l, abgestimmt auf 56 Hz, mit einer unteren Grenzfrequenz um 69 Hz. Für einen 15"-Midbass ist das angenehm kompakt und passt in ein 2-Wege-Top, das oberhalb eines Subwoofers arbeitet. In dieser Konstellation nutzt du die hohe Empfindlichkeit voll aus, ohne die 4 mm Xmax im Tiefbass zu strapazieren. Ein geschlossenes Gehäuse mit rund 33 l und einer Einbauresonanz um 109 Hz taugt als Mitteltonabteil in einem 3-Wege-System, in dem die Trennung nach unten hoch genug liegt. Für andere Abstimmungen steht die Gehäuseberechnung von 42.audio bereit.

Nach oben lässt sich der 15MB650 bis deutlich unter 4.800 Hz an einen Kompressionstreiber übergeben, und mit 1,36 mH Induktivität funktioniert das auch passiv sauber. Da der Motor stark und die Membran leicht ist, lohnt sich ein Blick auf die Bündelung: Ein 15"-Konus strahlt im oberen Übertragungsbereich eng, was die Wahl von Trennfrequenz und Horn beeinflusst.

Worauf du achten solltest

  • Qts 0,26 und 20 Tm: straffer Antrieb, will Bassreflex um 66 l oder Hornladung.
  • 101,5 dB: einer der wirkungsgradstärksten 15er im 18Sound-Programm.
  • Xmax 4 mm: Subwoofer darunter einplanen, Hochpass ist Pflicht.
  • Re 5,5 Ω, 8 Ω nominal, 400 W AES: kleine Endstufe reicht, Limiter trotzdem setzen.
  • 8,3 kg, 167 mm Einbautiefe, Ferritmagnet.

Häufige Fragen

15MB650 oder 15MB700, welcher passt zu mir?

Der 15MB700 liegt mit Fs 42 Hz, Qts 0,29 und 202 l Vas näher an einer klassischen Reflexauslegung mit mehr Volumen. Der 15MB650 ist mit Qts 0,26 und 20 Tm der straffere Treiber, bringt 101,5 dB und passt in ein kompakteres Gehäuse um 66 l. Für kompakte Tops mit Sub ist er die naheliegende Wahl.

Kann der 15MB650 ohne Subwoofer laufen?

In einem Reflexgehäuse um 66 l liegt die untere Grenze um 69 Hz, das reicht für Sprache und viele Live-Anwendungen, aber nicht für tiefen Musikbass. Mit nur 4 mm Xmax ist er ohne Subwoofer schnell am Ende seiner Auslenkung.

Welcher Kompressionstreiber passt zum 15MB650?

Bei einem 2-Wege-Top mit hoher Trennung reicht ein 1"-Treiber, für mehr Reserven bei tieferer Trennung ein 1,4"-Treiber. 42.audio führt Hörner und Waveguides von 18Sound in beiden Halsgrößen, die Chassis-Datenbank hilft bei der Kombination.

18Sound 15MB650: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15MB650 ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15MB650 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs40 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,27
Mechanische Güte Qms3,95
Äquivalentvolumen Vas210,0 l
Bewegte Masse Mms77,0 g
Membranfläche Sd900 cm²
Lineare Auslenkung Xmax4 mm
Antriebsfaktor BL20 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,36 mH

Gehäusevorschlag

Der EBP von 148 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 40 / 0,27

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
32,8 l
Einbauresonanz Fc
109 Hz
Grenzfrequenz F3
109 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
49,3 l
Abstimmfrequenz Fb
63 Hz
Grenzfrequenz F3
76 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie MB
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 101.5
Frequenz von (Hz) 50
Frequenz bis (Hz) 4800
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 167
Gewicht (kg) 8.3
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.36
Fs (Hz) 40
Qms 3.95
Qes 0.27
Qts 0.26
Vas (l) 210
Xmax (mm) 4
BL (Tm) 20
Mms (kg) 0.077
Sd (m²) 0.09
