18SOUND 15MB700

18SOUND 15MB700

https://42.audio/web/image/product.template/11754/image_1920?unique=df5100c

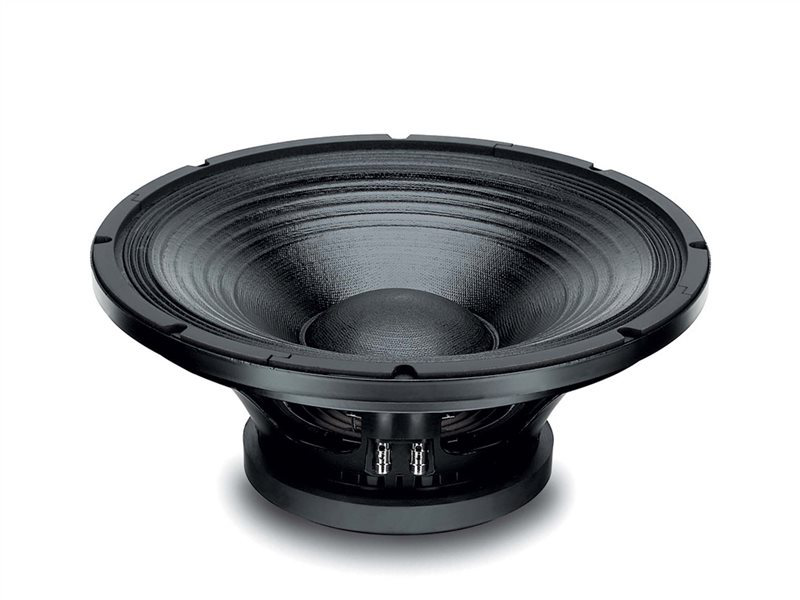

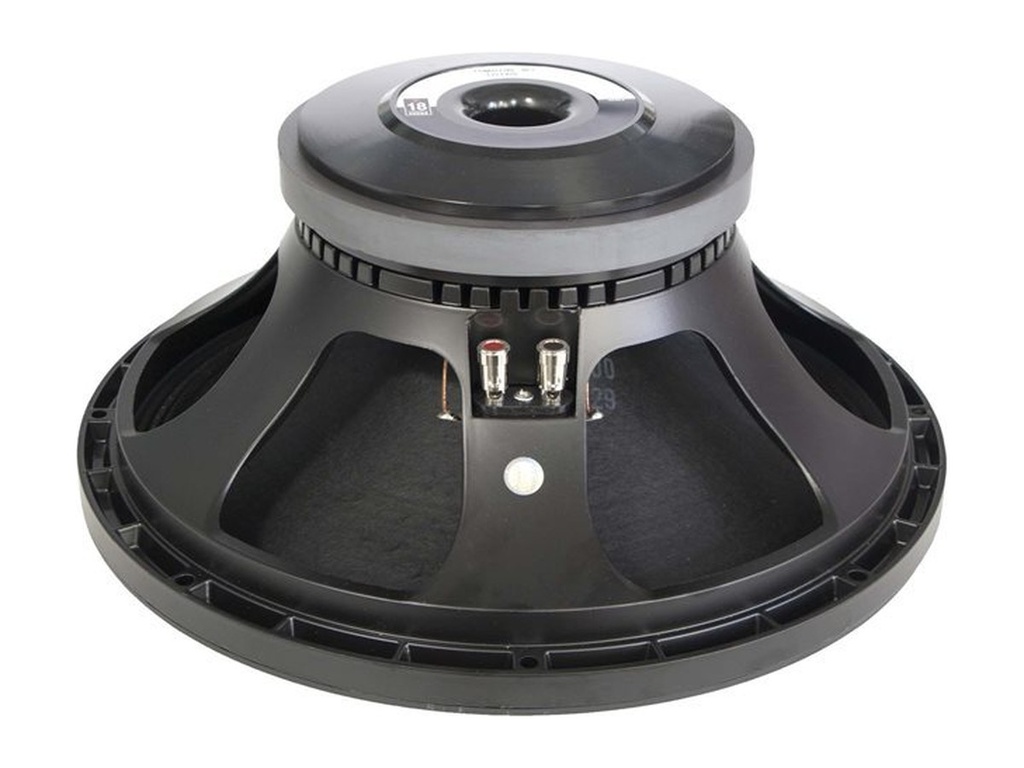

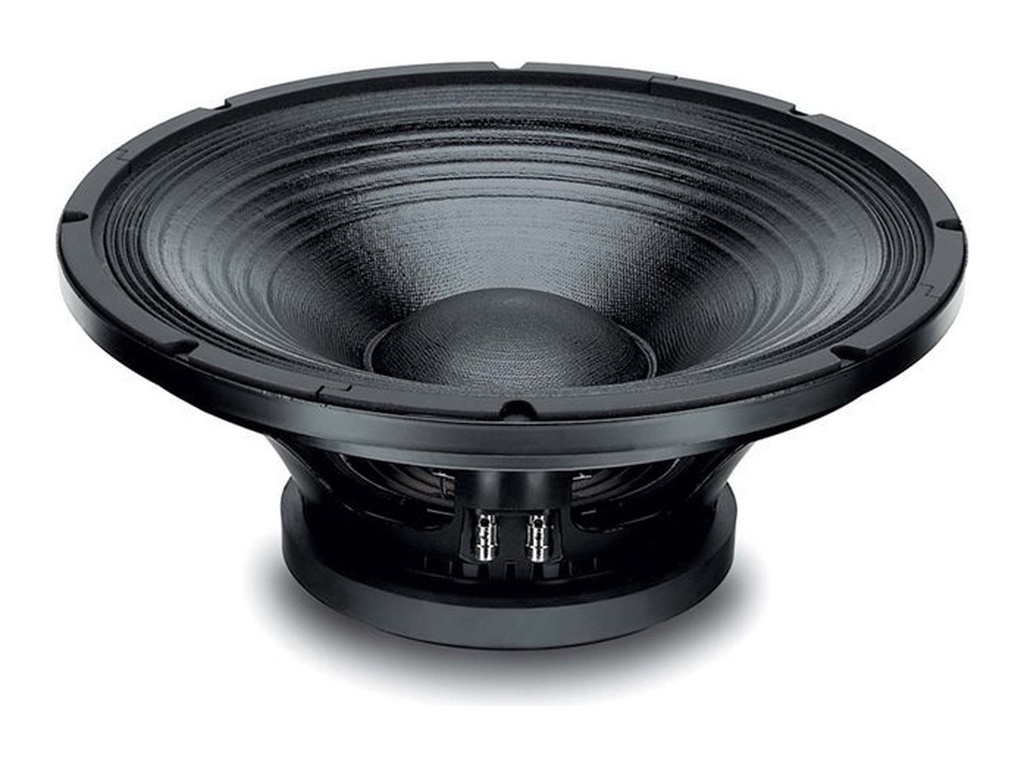

18SOUND (Eighteen Sound) 15MB700 — 15" / 15 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0002

239,00 € 239.0 EUR 239,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 15MB700

18SOUND 15MB700 — 15" · Mitteltöner

400 W AES · 103 dB Empfindlichkeit · Frequenzbereich 45 Hz – 4300 Hz

Technische Daten

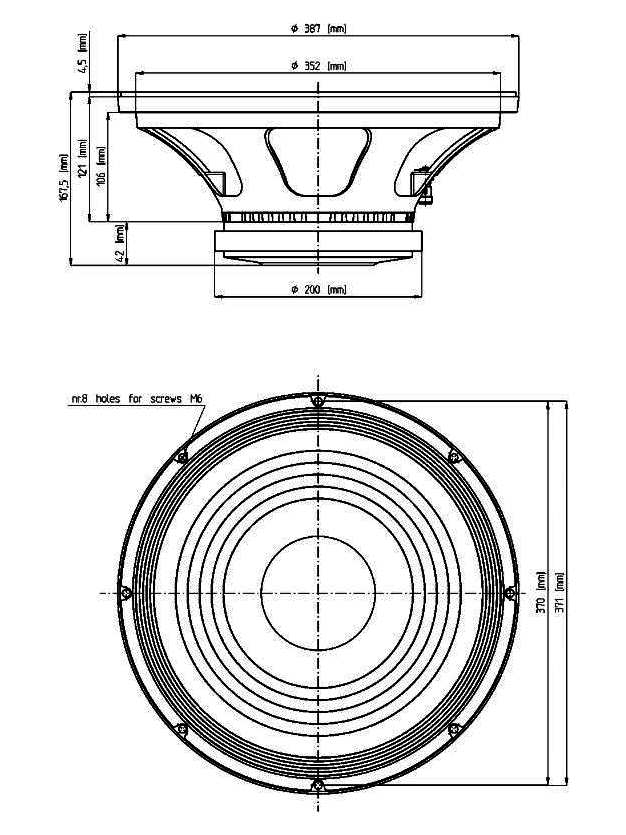

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 103 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 8.3 kg
  • Einbautiefe: 167 mm

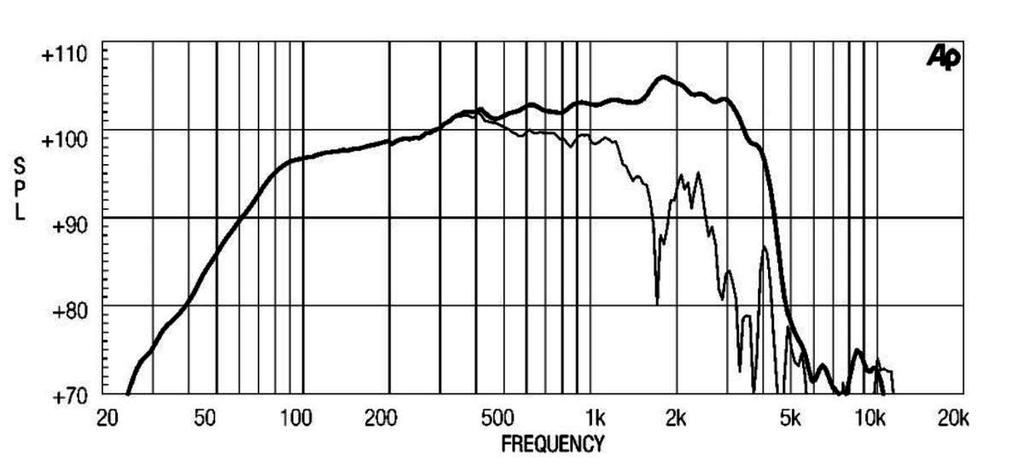

  • Frequenzbereich: 45 – 4300 Hz

Datenblatt (PDF) · Herstellerseite

Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0002

Thiele-Small-Parameter

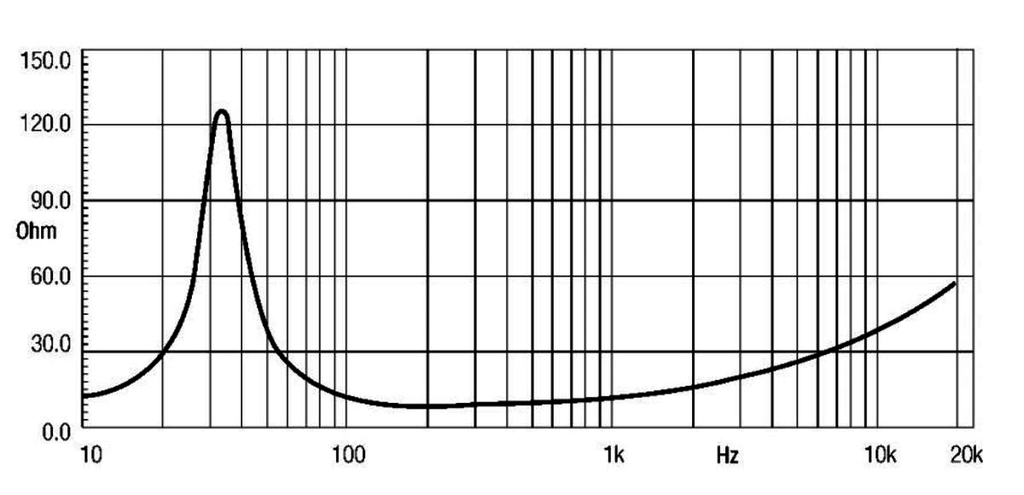

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms4,6
Äquivalentvolumen Vas202,0 l
Bewegte Masse Mms73,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL17,6 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 135 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
40,9 l
Einbauresonanz Fc
102 Hz
Grenzfrequenz F3
102 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
68,0 l
Abstimmfrequenz Fb
59 Hz
Grenzfrequenz F3
68 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie MB
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 103
Frequenz von (Hz) 45
Frequenz bis (Hz) 4300
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 167
Gewicht (kg) 8.3
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.2
Fs (Hz) 42
Qms 4.6
Qes 0.31
Qts 0.29
Vas (l) 202
Xmax (mm) 5.5
BL (Tm) 17.6
Mms (kg) 0.073
Sd (m²) 0.085
