18SOUND 15MB606

https://42.audio/web/image/product.template/11756/image_1920?unique=24e070f

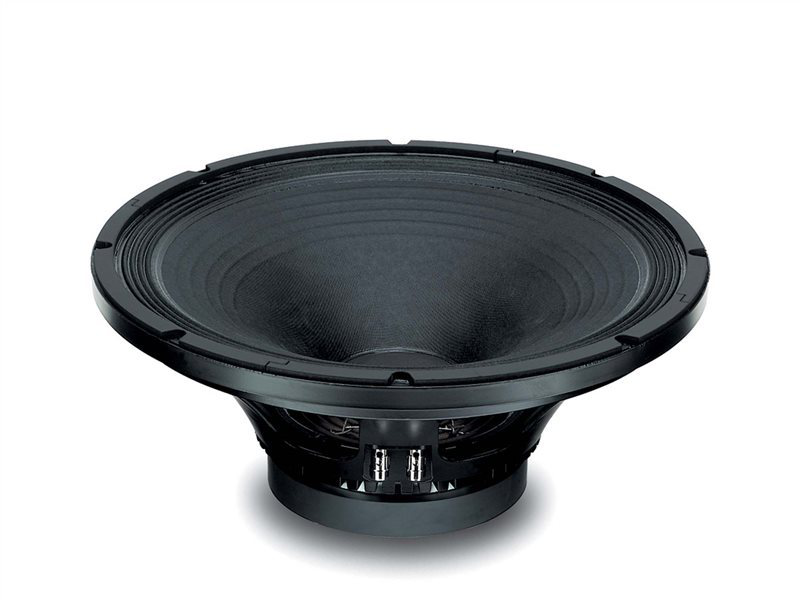

18SOUND (Eighteen Sound) 15MB606 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0021

260,00 € 260.0 EUR 260,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15MB606

18SOUND 15MB606 — 15" · Tieftöner

400 W AES · 101 dB Empfindlichkeit · Frequenzbereich 45 Hz – 4800 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 6.7 kg
  • Einbautiefe: 171 mm
  • Frequenzbereich: 45 – 4800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: MB · Artikel-Nr: 42A-CHS-TT-18S-0021

18Sound 15MB606: leichter 15"-Midbass mit 101 dB und 63 g Membranmasse

Ein 15"-Chassis mit nur 63 g bewegter Masse ist kein Subwoofer, sondern ein Midbass, und genau so ist der 18Sound 15MB606 aus der MB-Serie gedacht. Die Kombination aus Ferritmagnet, 3"-Schwingspule und leichter Membran bringt 101 dB Kennschalldruck und einen nutzbaren Bereich von 45 bis 4.800 Hz. Die Belastbarkeit liegt bei 400 W AES, der Hub bei 4,5 mm Xmax: Beides sagt klar, dass hier Wirkungsgrad und Mittenwiedergabe vor Verschiebevolumen stehen.

Die Thiele-Small-Parameter passen ins Bild: Fs 43 Hz, Qts 0,35, ein großes Vas von 223 l, Qms 6,2 und ein Kraftfaktor von 15,1 Tm. Mit 6,7 kg ist der 15MB606 zudem der leichteste Ferrit-15er in diesem Vergleich. Das Qts von 0,35 ist für ein PA-Chassis eher hoch und erlaubt gutmütige Abstimmungen, der EBP von 116 weist trotzdem in Richtung Bassreflex, wenn das Chassis auch Bass liefern soll.

Einsatz und Gehäuse

Als Bass in einem großen 2-Wege-System braucht der 15MB606 Platz: Der Bassreflex-Richtwert liegt bei rund 164 l, abgestimmt auf 46 Hz, mit einer unteren Grenzfrequenz um 49 Hz. Das ist eine klassische Auslegung für hocheffiziente Vintage-artige Boxen oder Gitarren- und Bass-Cabinets, in denen Wirkungsgrad wichtiger ist als Kompaktheit. Bedenke dabei die 4,5 mm Xmax: Unterhalb der Abstimmfrequenz gehört ein Hochpass davor.

Die eigentliche Stärke liegt aber im Mittelton. In einem 3-Wege-System, in dem Subwoofer den Bereich unterhalb übernehmen, läuft der 15MB606 in einem geschlossenen Mitteltonabteil; der Richtwert dafür liegt bei rund 72 l mit einer Einbauresonanz um 87 Hz, kleinere Volumina verschieben die Resonanz nach oben, was bei hoher unterer Trennfrequenz sogar erwünscht ist. Nach oben trennst du deutlich unterhalb der 4.800 Hz zu einem Kompressionstreiber, ein 1,4"-Treiber an einem Horn desselben Herstellers ist die naheliegende Kombination. Einbautiefe 171 mm.

Worauf du achten solltest

  • 101 dB Kennschalldruck: hoher Wirkungsgrad, ideal für Röhrenverstärker und effiziente Systeme.
  • Nur 4,5 mm Xmax: kein Subwoofer, Hochpass unterhalb der Abstimmfrequenz einplanen.
  • Vas 223 l: als Bassreflex großes Gehäuse, als Mitteltöner geschlossenes Abteil.
  • 400 W AES an 8 Ω, Re 5 Ω: braucht keine große Endstufe, aber einen Limiter.
  • 6,7 kg und 171 mm Einbautiefe: leicht für Ferrit, aber nicht flach.

Häufige Fragen

Was unterscheidet den 15MB606 vom 15MB650?

Der 15MB650 hat mit Qts 0,26 den deutlich stärker bedämpften Antrieb und will dafür ein kleineres Reflexgehäuse. Der 15MB606 ist mit Qts 0,35 und 223 l Vas gutmütiger abzustimmen und leichter, hat mit 4,5 mm gegenüber 4 mm etwas mehr Hub.

Eignet sich der 15MB606 für ein Gitarren- oder Basscabinet?

Mit 101 dB, leichter Membran und 400 W AES passt er gut in offene oder große Reflexgehäuse für Instrumentenverstärker. Der Bereich bis 4.800 Hz deckt die Obertöne einer Gitarre ab, die 4,5 mm Xmax setzen beim E-Bass eine Grenze nach unten.

Welche Trennfrequenz ist im 3-Wege-System sinnvoll?

Nach unten deutlich oberhalb der Resonanz von 43 Hz, damit die 4,5 mm Xmax nicht ausgereizt werden, nach oben deutlich unter 4.800 Hz. Die genaue Wahl hängt vom Kompressionstreiber und dem Horn ab; die Chassis-Datenbank von 42.audio hilft beim Abgleich.

18Sound 15MB606: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15MB606 ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15MB606 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs43 Hz
Gesamtgüte Qts0,35
Elektrische Güte Qes0,37
Mechanische Güte Qms6,2
Äquivalentvolumen Vas223,0 l
Bewegte Masse Mms63,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax4,5 mm
Antriebsfaktor BL15,1 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le1,3 mH

Gehäusevorschlag

Der EBP von 116 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 43 / 0,37

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
72,4 l
Einbauresonanz Fc
87 Hz
Grenzfrequenz F3
87 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
139,6 l
Abstimmfrequenz Fb
50 Hz
Grenzfrequenz F3
53 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie MB
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 101
Frequenz von (Hz) 45
Frequenz bis (Hz) 4800
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 171
Gewicht (kg) 6.7
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 1.3
Fs (Hz) 43
Qms 6.2
Qes 0.37
Qts 0.35
Vas (l) 223
Xmax (mm) 4.5
BL (Tm) 15.1
Mms (kg) 0.063
Sd (m²) 0.085
