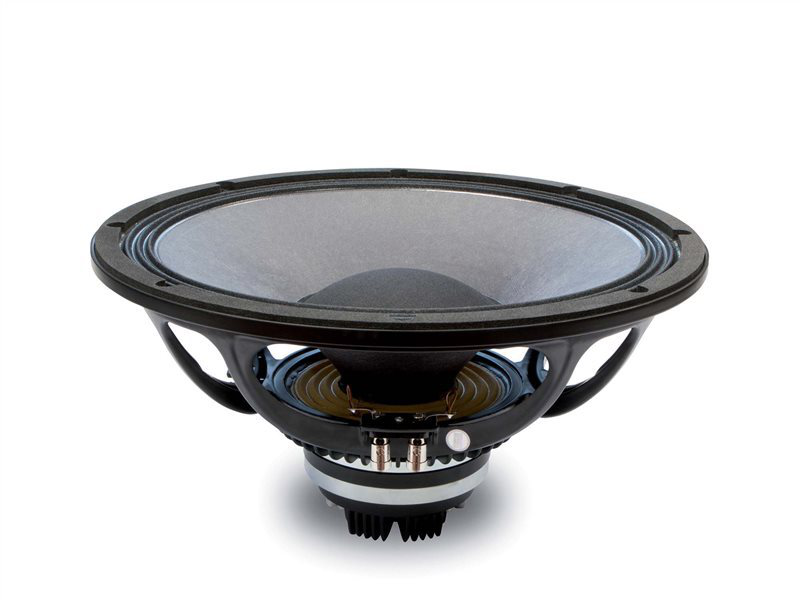

18SOUND 15NCX750

https://42.audio/web/image/product.template/11816/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NCX750 — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0013

635,00 € 635.0 EUR 635,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX750

18SOUND 15NCX750 — 15" · Koaxial-Chassis

400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.9 kg
  • Einbautiefe: 185 mm
  • Frequenzbereich: 55 – 4500 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 80 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0013

18Sound 15NCX750: leichter 15"-Neodym-Koax mit 98 dB und 4,9 kg für Monitore und Tops

Mit 4,9 kg ist der 15NCX750 das leichteste 15"-Koaxialchassis in der NCX-Serie von 18Sound, die 42.audio führt. Neodym-Antrieb, 3"-Schwingspule im Tieftöner und 2,4"-Schwingspule im Hochtöner ergeben 400 W AES Belastbarkeit bei 98 dB Empfindlichkeit. Die Tieftonsektion deckt 55 Hz bis 4500 Hz ab, der Hochtöner mit Titan-Membran strahlt konisch mit 80°.

Was dieses Chassis von seinen Geschwistern abhebt, sind die Tieftonparameter: Fs 49 Hz, Qts 0,37 und ein Vas von 141 l. Damit ist es der weichste Antrieb der 15"-NCX-Familie, mit einem BL-Produkt von 18,4 Tm bei nur 81 g bewegter Masse. Weiches Qts bedeutet hier: Der 15NCX750 kommt in größeren Reflexgehäusen tiefer hinunter als die straffer angetriebenen Modelle, verlangt dafür aber auch das Volumen. Für Bühnenmonitore, die mit wenig Gewicht viel Pegel liefern sollen, ist das ein sinnvoller Kompromiss.

Einsatz und Gehäuse

Der Richtwert für Bassreflex fällt großzügig aus: etwa 122 l, abgestimmt auf 50 Hz, f3 bei 51 Hz. Das ist ein Fullrange-Top ohne Subwoofer für Sprache und Musik in mittleren Räumen. Wer das Volumen nicht hat, baut kleiner und nimmt einen höheren Abstimmpunkt in Kauf; die Gehäuseberechnung bei 42.audio zeigt, was das für den Frequenzgang bedeutet. Geschlossen wären es rund 53 l mit fc bei 94 Hz, sinnvoll als Wedge mit Sub. Der Xmax von 5,5 mm ist moderat; ein Hochpass unter der Abstimmfrequenz gehört zur Pflicht.

Die Trennung zum Hochtöner liegt bei 1,2 kHz als empfohlener Wert. Mit der 2,4"-Hochtonspule ist das die Untergrenze, bei passiver Ansteuerung mit flachen Filtern besser etwas höher. Der 80°-Konus liefert eine breite, gleichmäßige Abdeckung, wie sie in Monitoren und Nahfeldanwendungen gebraucht wird. Wer stattdessen ein gerichtetes Abstrahlverhalten braucht, greift zum Schwestermodell 15NCX750H mit rechteckigem, gerichtetem Horn.

Worauf du achten solltest

  • Nur 4,9 kg: ideal, wenn Monitore oder Tops getragen und geflogen werden
  • Einbautiefe 185 mm: flache Wedge-Gehäuse sind machbar
  • Vas 141 l und Qts 0,37: braucht Volumen, dafür Tiefgang ohne Sub möglich
  • Re 5,4 Ω, 8 Ω nominal: unkritisch für gängige Endstufen mit 400 W AES als Orientierung
  • Xmax 5,5 mm: Hochpass unterhalb der Abstimmung einplanen

Häufige Fragen

15NCX750 oder 15NCX750H, was passt?

Beide teilen den Tieftöner mit Fs 49 Hz, Qts 0,37 und Vas 141 l. Der 15NCX750 hat den 80°-Konus mit 98 dB, der 15NCX750H ein rechteckiges Horn mit engerer vertikaler Abstrahlung, etwas geringerer Empfindlichkeit und etwas mehr Gewicht. Für gerichtete Beschallung das H, für Nahfeld und Monitor den Konus.

Kann ich ihn ohne Subwoofer betreiben?

Ja, in einem Bassreflexgehäuse um 122 l mit Abstimmung auf 50 Hz erreicht er einen f3 von 51 Hz als Richtwert. Für Sprache und Live-Musik mit moderatem Tiefbass reicht das, für Club-Pegel gehört ein Sub darunter.

Welche Endstufe ist sinnvoll?

Eine Endstufe im Bereich der 400 W AES an 8 Ω ist ein guter Ausgangspunkt. Mit 98 dB Empfindlichkeit ist das Chassis wirkungsgradstark, entscheidend ist eher ein sauberer Limiter als maximale Leistung.

18Sound 15NCX750: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NCX750 ist ein 15-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15NCX750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs49 Hz
Gesamtgüte Qts0,37
Elektrische Güte Qes0,4
Mechanische Güte Qms6,32
Äquivalentvolumen Vas141,0 l
Bewegte Masse Mms81,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL18,4 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,66 mH

Gehäusevorschlag

Der EBP von 122 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 49 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
53,2 l
Einbauresonanz Fc
94 Hz
Grenzfrequenz F3
94 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
106,0 l
Abstimmfrequenz Fb
54 Hz
Grenzfrequenz F3
56 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 98
Frequenz von (Hz) 55
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 185
Gewicht (kg) 4.9
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.66
Fs (Hz) 49
Qms 6.32
Qes 0.4
Qts 0.37
Vas (l) 141
Xmax (mm) 5.5
BL (Tm) 18.4
Mms (kg) 0.081
Sd (m²) 0.0881
