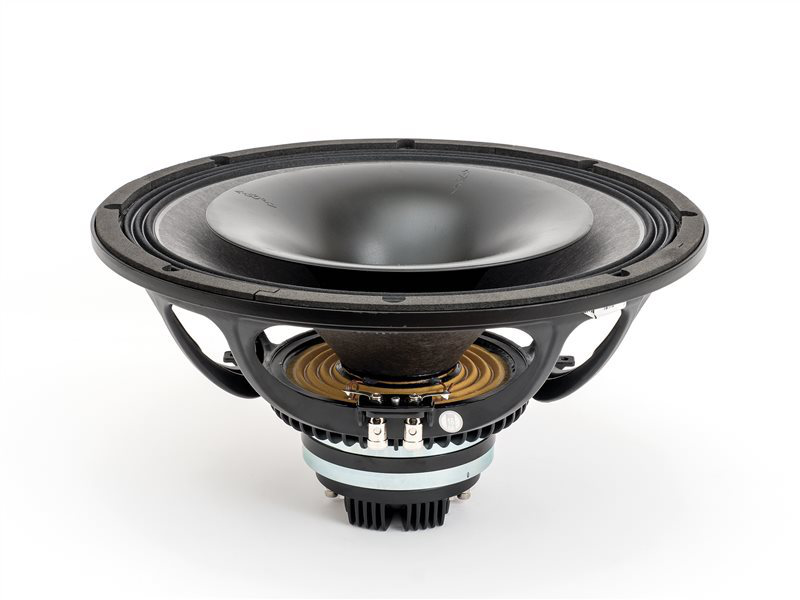

18SOUND 15NCX750H

https://42.audio/web/image/product.template/11817/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NCX750H — 15" / 15 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0014

659,00 € 659.0 EUR 659,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 15NCX750H

18SOUND 15NCX750H — 15" · Koaxial-Chassis

400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4700 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 5.3 kg
  • Einbautiefe: 185 mm
  • Frequenzbereich: 50 – 4700 Hz
  • Abstrahlwinkel: 70x50 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0014

18Sound 15NCX750H: 15"-Koax mit 70°x50°-Horn, 400 W und 97 dB für gerichtete Beschallung

Das H im Namen steht für die Hornvariante: Der 15NCX750H von 18Sound trägt statt des runden Konus ein asymmetrisches Hochtonhorn mit 70° horizontaler und 50° vertikaler Abstrahlung. Darunter arbeitet derselbe Neodym-Tieftöner wie im 15NCX750 mit 3"-Schwingspule, während der Hochtöner eine 2,4"-Spule antreibt. Belastbarkeit 400 W AES, Empfindlichkeit 97 dB, Übertragungsbereich der Tieftonsektion 50 Hz bis 4700 Hz.

Ein rechteckiges Horn auf einem Koax ist keine Stilfrage, sondern eine Entscheidung über Rauminteraktion. Wo ein runder Konus gleichmäßig in alle Richtungen streut, hält das 70°x50°-Horn die Energie vertikal enger zusammen. Weniger Anteil geht an Decke und Boden, mehr direkt ins Publikum. Die Tieftonparameter bleiben mit Fs 49 Hz, Qts 0,37, Vas 141 l, BL 18,5 Tm und einer bewegten Masse von 80,6 g praktisch identisch zum Konusmodell, und mit 5,3 kg gehört auch der 15NCX750H zu den leichten 15"-Koaxen.

Einsatz und Gehäuse

Für die Gehäuseauslegung gelten dieselben Richtwerte wie beim Schwestermodell: Bassreflex mit etwa 122 l netto, Abstimmung bei 50 Hz und f3 um 51 Hz, oder geschlossen mit rund 53 l und fc bei 94 Hz. Der EBP von 122 sagt Bassreflex, falls du das Volumen unterbringst. Der Xmax beträgt 5,5 mm, deshalb sollte ein Hochpass unter der Abstimmfrequenz immer gesetzt sein. Details mit Portmaßen liefert die Gehäuseberechnung bei 42.audio.

Die Trennung liegt empfohlen bei 1,2 kHz, ein Wert, der die 2,4"-Hochtonspule mit ausreichend Abstand zur Resonanz betreibt. Beim Einbau ist die Orientierung des Horns entscheidend: 70° horizontal und 50° vertikal für ein stehendes Top, quer eingebaut für einen liegenden Bühnenmonitor, bei dem die breite Achse nach oben zum Künstler zeigt. Sinnvolle Einsätze sind Installationen in halligen Räumen, kompakte Tops mit Sub und Monitore, bei denen weniger Überkopf-Abstrahlung das Feedback verringert.

Worauf du achten solltest

  • Abstrahlung 70°x50°: Hornausrichtung beim Einbau festlegen, liegend oder stehend
  • 5,3 kg und 185 mm Einbautiefe: leicht und flach genug für Wedges
  • 97 dB Empfindlichkeit an 8 Ω, Re 5,4 Ω: 400 W AES als Leistungsreferenz
  • Vas 141 l und Fs 49 Hz: braucht ein großes Reflexgehäuse für Tiefgang
  • Le 0,66 mH: geringe Induktivität, unkritisch für die Weichenauslegung im Übergang

Häufige Fragen

Warum das H-Modell statt des 15NCX750?

Der Tieftöner ist identisch, der Unterschied liegt im Hochton: 70°x50° gerichtet gegen rund konisch. In halligen Räumen oder bei Monitoren mit Feedback-Problemen ist die engere vertikale Abstrahlung ein Vorteil, im Nahfeld ist der Konus des 15NCX750 gleichmäßiger.

Wie groß muss das Gehäuse werden?

Bassreflex um 122 l auf 50 Hz für vollen Tiefgang, geschlossen um 53 l für ein Top oder einen Monitor mit Subwoofer. Beides sind Richtwerte aus den Thiele-Small-Parametern, die genaue Auslegung übernimmt die Gehäuseberechnung.

Welche Alternative mit ähnlichen Parametern gibt es?

Der Beyma 15CXA400Nd mit Fs 40 Hz, Qts 0,36 und Vas 196 l geht in eine ähnliche Richtung, braucht aber noch mehr Volumen. Der 18Sound 15NCX910 ist mit Vas 107 l kompakter und zugleich empfindlicher.

18Sound 15NCX750H: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15NCX750H ist ein 15-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 15NCX750H mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs49 Hz
Gesamtgüte Qts0,37
Elektrische Güte Qes0,4
Mechanische Güte Qms6,32
Äquivalentvolumen Vas141,0 l
Bewegte Masse Mms80,6 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL18,5 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,66 mH

Gehäusevorschlag

Der EBP von 122 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 49 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
53,2 l
Einbauresonanz Fc
94 Hz
Grenzfrequenz F3
94 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
106,0 l
Abstimmfrequenz Fb
54 Hz
Grenzfrequenz F3
56 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 4700
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 185
Gewicht (kg) 5.3
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.66
Fs (Hz) 49
Qms 6.32
Qes 0.4
Qts 0.37
Vas (l) 141
Xmax (mm) 5.5
BL (Tm) 18.5
Mms (kg) 0.0806
Sd (m²) 0.0881
