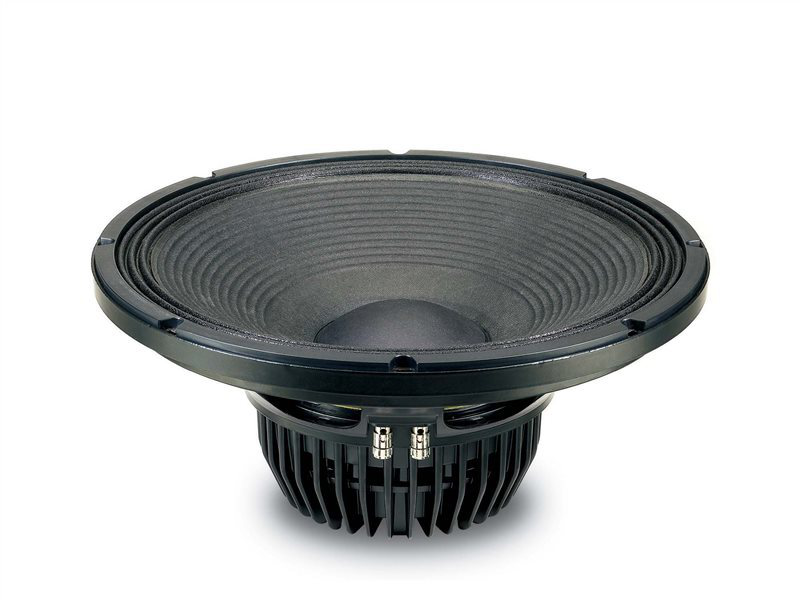

18SOUND 15NLW9300

18SOUND 15NLW9300

https://42.audio/web/image/product.template/11836/image_1920?unique=6e15384

18SOUND (Eighteen Sound) 15NLW9300 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0050

425,00 € 425.0 EUR 425,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NLW9300

18SOUND 15NLW9300 — 15" · Tieftöner

800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 100 "
  • Belastbarkeit: 800 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 6.8 kg
  • Einbautiefe: 174 mm
  • Frequenzbereich: 50 – 3000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0050

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,27
Mechanische Güte Qms6,7
Äquivalentvolumen Vas170,0 l
Bewegte Masse Mms107,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax8 mm
Antriebsfaktor BL24,4 Tm
Gleichstromwiderstand Re6 Ω
Schwingspuleninduktivität Le0,95 mH

Gehäusevorschlag

Der EBP von 144 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,27

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
26,6 l
Einbauresonanz Fc
106 Hz
Grenzfrequenz F3
106 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
39,9 l
Abstimmfrequenz Fb
61 Hz
Grenzfrequenz F3
74 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 800
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 3000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 100
Einbautiefe (mm) 174
Gewicht (kg) 6.8
Thiele-Small-Parameter
Re (Ω) 6
Le (mH) 0.95
Fs (Hz) 39
Qms 6.7
Qes 0.27
Qts 0.26
Vas (l) 170
Xmax (mm) 8
BL (Tm) 24.4
Mms (kg) 0.107
Sd (m²) 0.085
