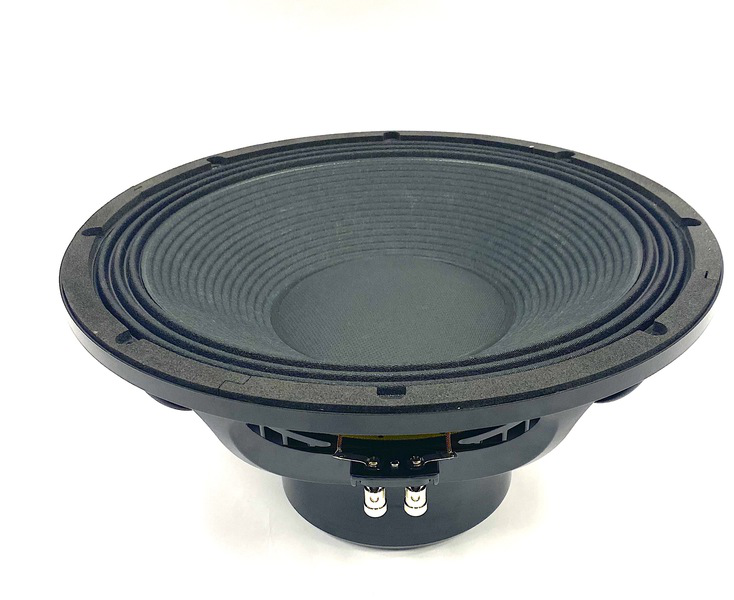

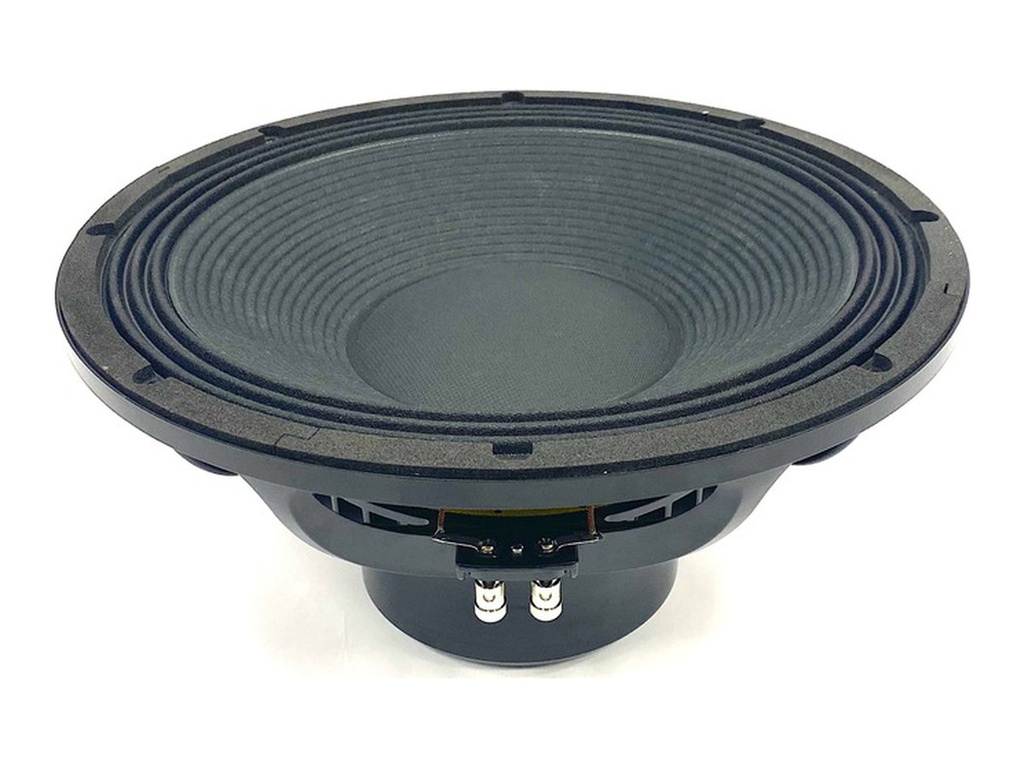

18SOUND 15NLW4500

https://42.audio/web/image/product.template/11833/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NLW4500 — 15" / 15 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
4,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0047

595,00 € 595.0 EUR 595,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NLW4500

18SOUND 15NLW4500 — 15" · Tieftöner

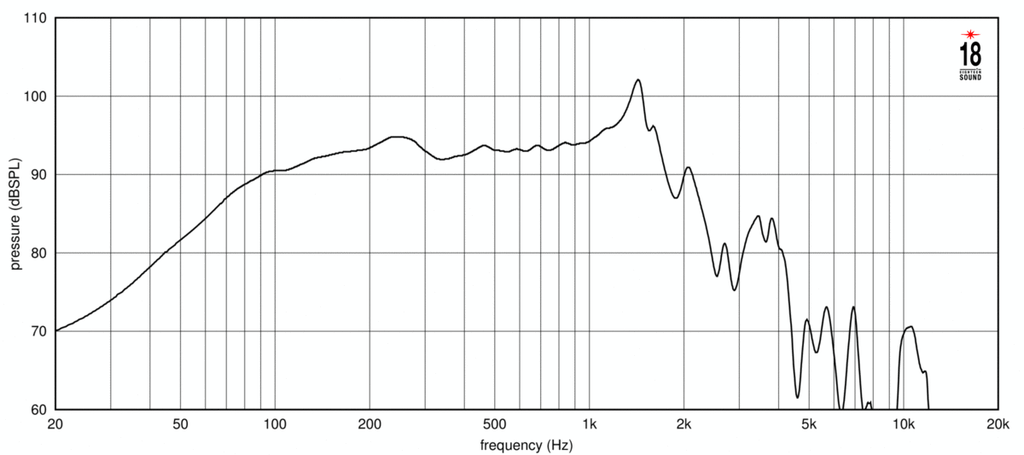

1500 W AES · 96.3 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4.53 "
  • Belastbarkeit: 1500 W AES
  • Empfindlichkeit: 96.3 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 11.4 kg
  • Einbautiefe: 199 mm
  • Frequenzbereich: 40 – 1000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0047

18Sound 15NLW4500: 15"-Subwoofer-Chassis mit 4,5"-Schwingspule und 1.500 W AES

Beim 18Sound 15NLW4500 geht es ausschließlich um Tiefbass. Der High-Performance-Tieftöner aus der NLW-Serie trägt eine 4,5"-Schwingspule, verträgt 1.500 W AES und bewegt seine 201 g schwere Membran mit 14,5 mm Xmax. Ein Neodym-Magnet mit 29,7 Tm Kraftfaktor hält das Gewicht trotz des massiven Motors bei 11,4 kg. Der Nennbereich endet bei 1.000 Hz: Dieses Chassis ist ein reiner Subwoofer-Treiber, kein Woofer für Mehrwegboxen.

Die 96,3 dB Kennschalldruck sind für ein Chassis mit dieser Membranmasse ein ordentlicher Wert und zeigen, wie stark der Antrieb ist. Fs 35 Hz, Qts 0,26, Qms 7,8 und ein für einen 15er kleines Vas von 111 l ergeben einen EBP von 130 und damit die klare Empfehlung für Bassreflex oder Bandpass in kompakten Gehäusen. Die große Schwingspule ist dabei der Schlüssel zur thermischen Belastbarkeit: Mehr Wickelfläche führt die Verlustwärme schneller ab.

Einsatz und Gehäuse

Der Bassreflex-Richtwert für den 15NLW4500 liegt bei nur rund 35 l, abgestimmt auf 49 Hz, mit einer unteren Grenzfrequenz um 60 Hz. Das ist ein bemerkenswert kleines Volumen für einen 15"-Sub, das den Weg zu kompakten Einzel- und Doppel-15"-Subwoofern für Touring und Installation öffnet. Wer mehr Tiefgang will, geht in der Gehäuseberechnung von 42.audio auf größere Volumina mit tieferer Abstimmung; der Hub von 14,5 mm und die 1.500 W AES lassen dafür Reserven, die keiner der anderen 15er dieser Gruppe hat. Geschlossen wären es 17 l bei einer Einbauresonanz um 95 Hz, was für einen Subwoofer nicht sinnvoll ist.

Die Trennung zum Top liegt bei diesem Chassis naturgemäß tief, deutlich unterhalb der 1.000 Hz. Die 1,62 mH Induktivität spielen im Subwoofer-Bereich keine Rolle. Beim Gehäusebau sind 199 mm Einbautiefe einzuplanen, die tiefste in dieser Produktgruppe, und die Verstärkung muss 1.500 W AES an 8 Ω mit Re 5,4 Ω dauerhaft und mit sauberem Limiter liefern können.

Worauf du achten solltest

  • 4,5"-Schwingspule und 1.500 W AES: thermisch die höchste Belastbarkeit der 15er von 18Sound in diesem Vergleich.
  • 14,5 mm Xmax: großer linearer Hub für Subwoofer, Limiter auf Auslenkung einstellen.
  • Vas 111 l, Qts 0,26: kompaktes Reflexgehäuse um 35 l als Ausgangspunkt.

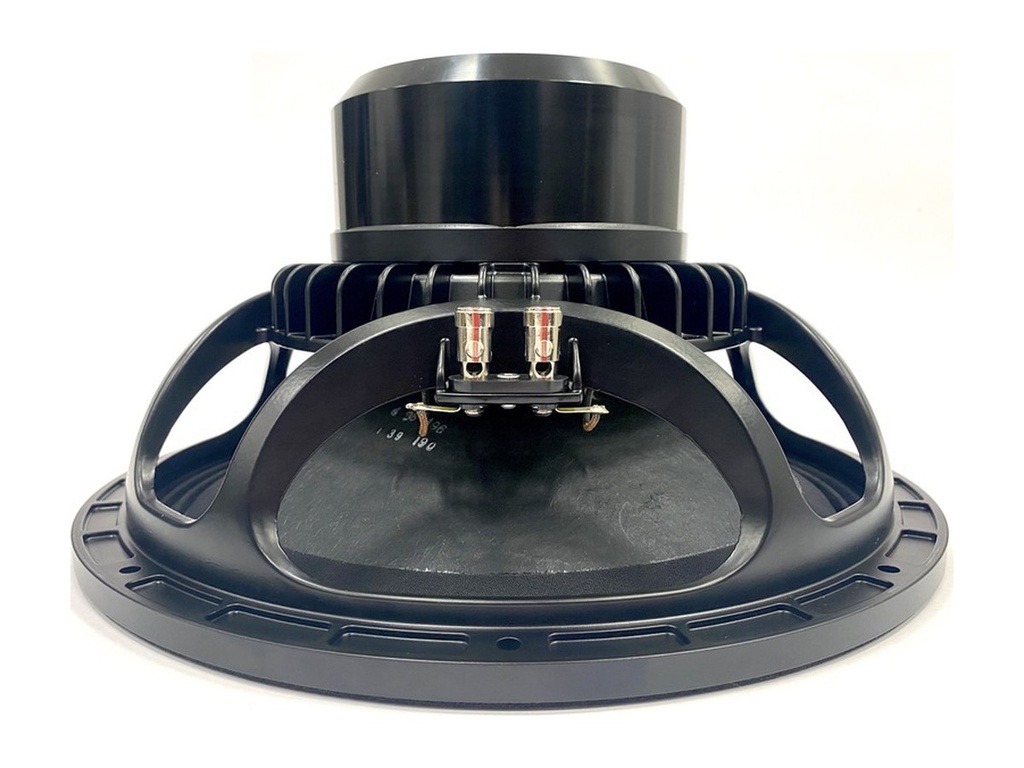

  • 199 mm Einbautiefe, 11,4 kg trotz Neodym: massiver Motor.
  • Frequenzbereich bis 1.000 Hz: reiner Subwoofer-Treiber, nicht für 2-Wege-Tops.

Häufige Fragen

Worin unterscheidet sich der 15NLW4500 vom 15NLW9300 oder 15NLW9401?

Alle drei haben Qts 0,26, der 15NLW9300 und der 15NLW9401 aber 39 Hz Fs und mit 170 l beziehungsweise 134 l ein größeres Vas. Der 15NLW4500 mit 35 Hz und 111 l geht in ein kleineres Gehäuse und bringt mit 4,5"-Schwingspule und 14,5 mm Xmax die stärksten Werte für Belastbarkeit und Hub mit.

Welches Gehäuse für den 15NLW4500?

Als Richtwert etwa 35 l Bassreflex mit 49 Hz Abstimmung, was um 60 Hz die untere Grenze setzt. Für Musik mit echtem Tiefbass lohnt sich ein größeres Volumen mit tieferer Abstimmung, das der Hub von 14,5 mm problemlos trägt.

Welcher Verstärker ist nötig?

Eine Endstufe, die 1.500 W AES an 8 Ω liefert, bei zwei Chassis parallel an 4 Ω entsprechend mehr. Der Limiter sollte auf die 14,5 mm Xmax unterhalb der Abstimmfrequenz ausgelegt sein, ein Subsonic-Filter ist Pflicht.

Bei 42.audio bekommst du den 18SOUND 15NLW4500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,27
Mechanische Güte Qms7,8
Äquivalentvolumen Vas111,0 l
Bewegte Masse Mms201,0 g
Membranfläche Sd881 cm²
Lineare Auslenkung Xmax14,5 mm
Antriebsfaktor BL29,7 Tm
Gleichstromwiderstand Re5,4 Ω

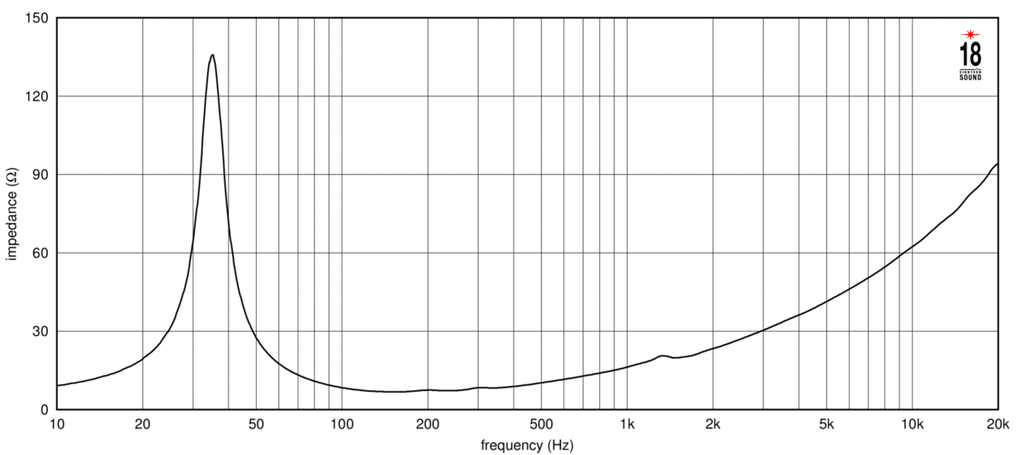

Schwingspuleninduktivität Le1,62 mH

Gehäusevorschlag

Der EBP von 130 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,27

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
17,4 l
Einbauresonanz Fc
95 Hz
Grenzfrequenz F3
95 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
26,0 l
Abstimmfrequenz Fb
55 Hz
Grenzfrequenz F3
66 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1500
Empfindlichkeit (dB) 96.3
Frequenz von (Hz) 40
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4.53
Einbautiefe (mm) 199
Gewicht (kg) 11.4
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 1.62
Fs (Hz) 35
Qms 7.8
Qes 0.27
Qts 0.26
Vas (l) 111
Xmax (mm) 14.5
BL (Tm) 29.7
Mms (kg) 0.201
Sd (m²) 0.0881
