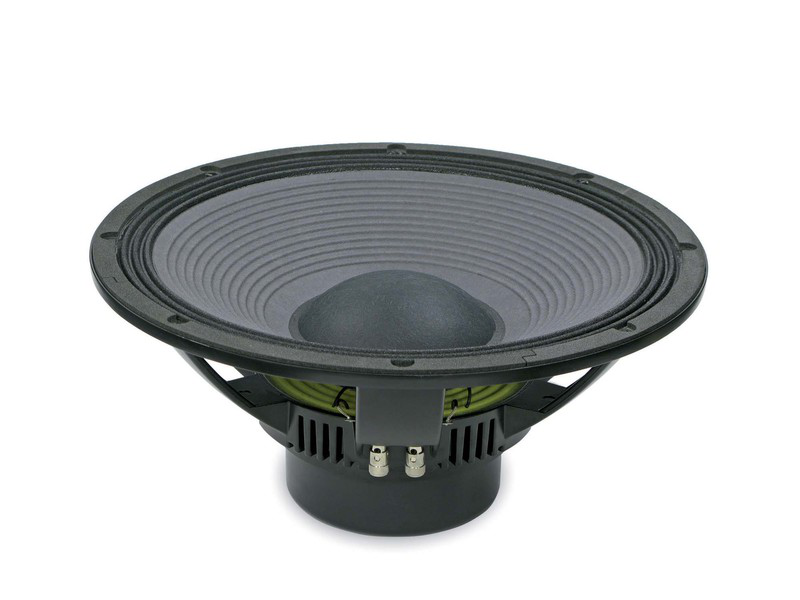

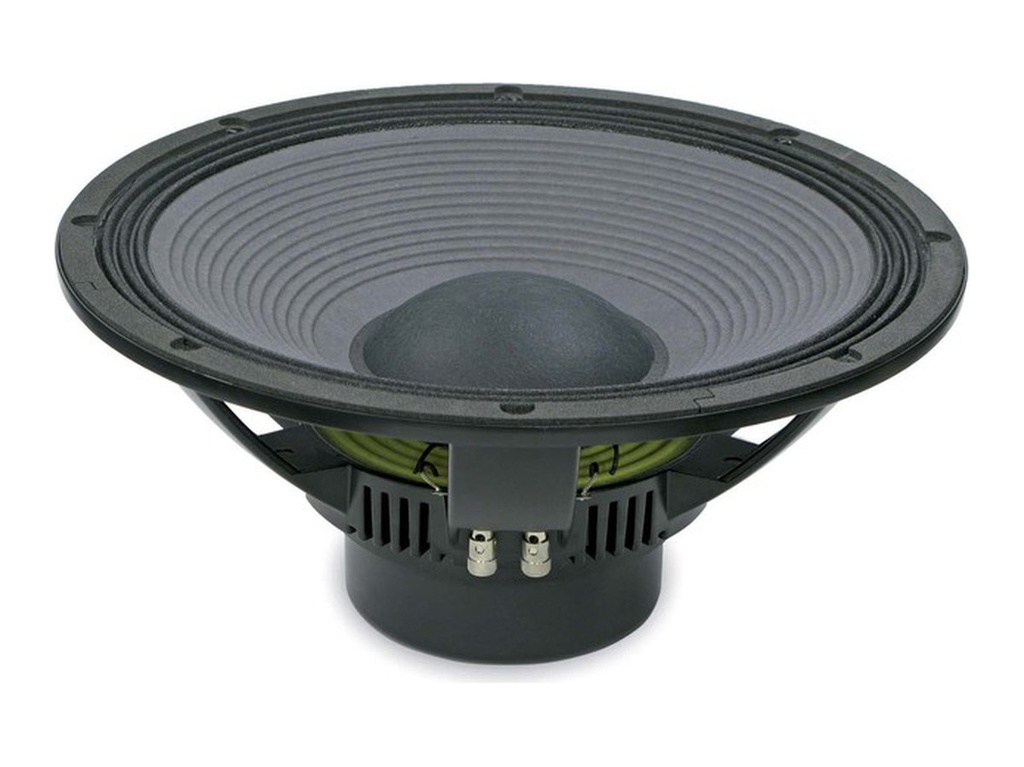

18SOUND 15NLW9401
18SOUND (Eighteen Sound) 15NLW9401 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0049
Dokumente
18SOUND 15NLW9401 — 15" · Tieftöner
1200 W AES · 97.5 dB Empfindlichkeit · Frequenzbereich 37 Hz – 2300 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W AES
- Empfindlichkeit: 97.5 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 7.5 kg

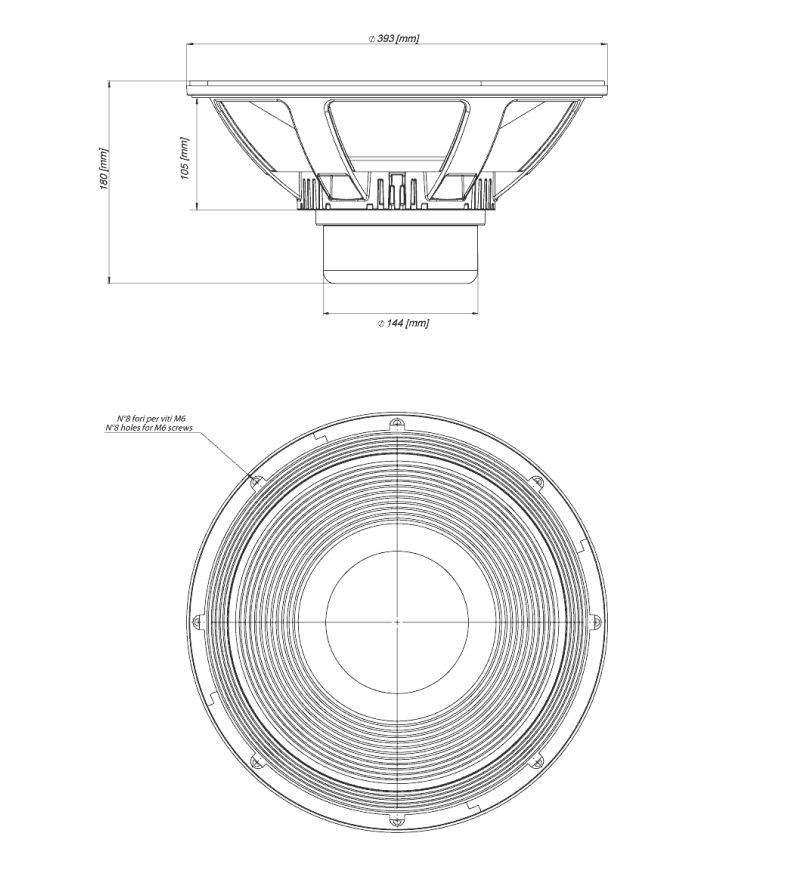

- Einbautiefe: 180 mm

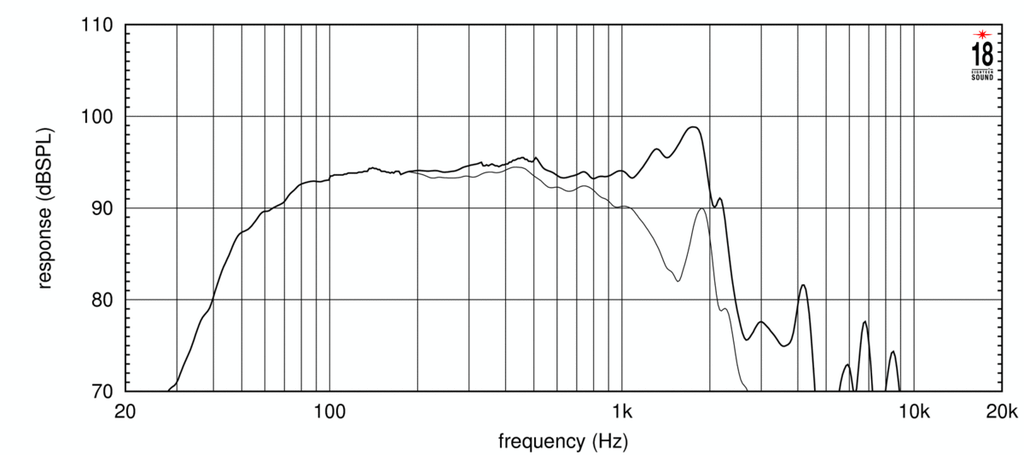

- Frequenzbereich: 37 – 2300 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0049
18Sound 15NLW9401: 15"-Neodym-Subwoofer mit 1200 W und 10 mm Xmax
Wer einen 15"-Bass mit viel Hub und hoher Belastbarkeit bei niedrigem Gewicht sucht, landet bei 18Sound schnell beim 15NLW9401. Das Chassis der NLW-Serie kombiniert einen Neodym-Antrieb mit einer 4"-Schwingspule, verträgt 1200 W AES und wiegt dabei 7,5 kg. Die Empfindlichkeit von 97,5 dB ist für ein Chassis mit 10 mm linearem Hub und 140 g bewegter Masse hoch.
Die Thiele-Small-Daten zeigen die Ausrichtung: Fs 39 Hz, Qts 0,26, Qes 0,28 und ein für 15" moderates Vas von 134 l. Der Antrieb mit BL 25,4 Tm gehört zu den stärksten in dieser Klasse, die Induktivität von 1,9 mH ist der Preis für die lange 4"-Spule. Der Übertragungsbereich wird mit 37 Hz bis 2300 Hz angegeben, das Chassis ist also als Subwoofer und Bass gedacht, nicht als Mitteltöner.
Einsatz und Gehäuse
Als Gehäuse empfiehlt sich Bassreflex: EBP 139 und Qts 0,26 lassen geschlossenen Gehäusen wenig Spielraum. Der Richtwert aus den TSP liegt bei rund 42 l netto, Abstimmung 55 Hz, f3 etwa 67 Hz – ein sehr kompaktes Volumen für 15", das dem kleinen Vas geschuldet ist. Wer mehr Tiefgang möchte, geht mit Volumen und Abstimmung nach unten und bezahlt mit Wirkungsgrad; solche Varianten lassen sich in der Gehäuseberechnung von 42.audio direkt durchspielen. Für Bandpass- oder Hornkonstruktionen ist der starke Antrieb ebenfalls eine gute Grundlage.
Mit 10 mm Xmax und 1200 W verträgt der 15NLW9401 hohe Verstärkerleistung an 8 Ω. Trenne als Subwoofer tief, als Bass in einem 2-Wege-System bleibst du deutlich unterhalb der oberen Grenze von 2300 Hz. Die Einbautiefe von 180 mm ist für einen 4"-Neodym-Woofer moderat.
Worauf du achten solltest
- 1200 W AES Belastbarkeit und 10 mm Xmax: ausgelegt für hohe Dauerleistung.

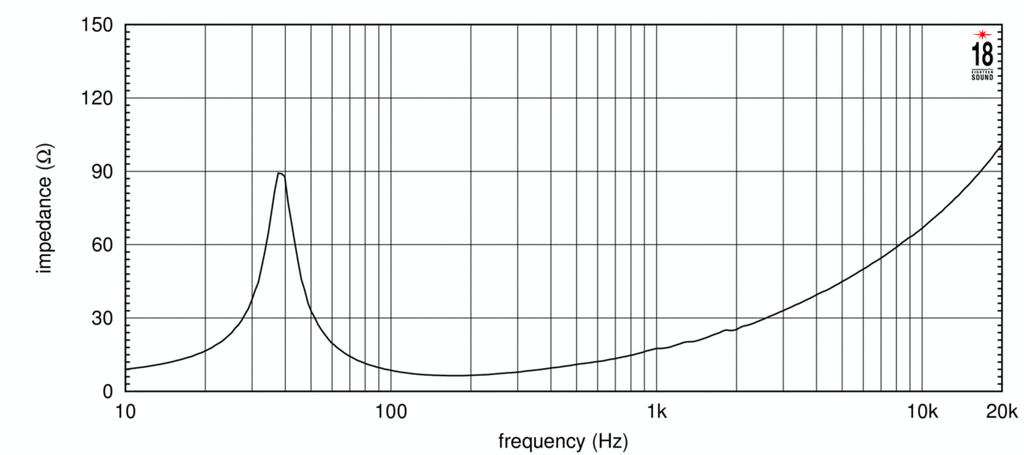

- 8 Ω, Re 5,2 Ω: rechne mit der realen Impedanz, wenn du mehrere Chassis parallel schaltest.
- 7,5 kg Gewicht durch Neodym-Magnet, Einbautiefe 180 mm.
- Le 1,9 mH: obere Grenze 2300 Hz, kein Mitteltöner.
- Vas 134 l und Qts 0,26: kleines Bassreflexvolumen um 42 l als Richtwert.
Häufige Fragen
15NLW9401 oder 15NLW9300 – welcher ist der richtige?
Der 15NLW9401 hat mehr Belastbarkeit (1200 W), mehr Hub (10 mm) und einen stärkeren Antrieb mit BL 25,4 Tm. Der 15NLW9300 ist mit 800 W und 8 mm Xmax etwas schwächer, aber leichter auf der Membran und für einen breiteren Bereich nach oben ausgelegt. Für Subwoofer mit hohem Pegelbedarf nimm den 9401.
Wie tief kommt der 15NLW9401 im Bassreflexgehäuse?
Der Richtwert liegt bei f3 um 67 Hz in 42 l bei Abstimmung auf 55 Hz. Das ist eine kompakte, pegelstarke Auslegung; für tieferen Bass vergrößerst du das Volumen und stimmst tiefer ab, was in der Gehäuseberechnung nachvollziehbar ist.
Welche Endstufe passt?
Ein Kanal mit Leistung um die 1200 W an 8 Ω nutzt das Chassis aus. Ein Hochpass unterhalb der Abstimmfrequenz schützt die 4"-Schwingspule vor Überhub.
Bei 42.audio bekommst du den 18SOUND 15NLW9401 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 39 Hz |
| Gesamtgüte Qts | 0,26 |
| Elektrische Güte Qes | 0,28 |
| Mechanische Güte Qms | 4,13 |
| Äquivalentvolumen Vas | 134,0 l |
| Bewegte Masse Mms | 140,0 g |
| Membranfläche Sd | 850 cm² |
| Lineare Auslenkung Xmax | 10 mm |
| Antriebsfaktor BL | 25,4 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1,9 mH |
Gehäusevorschlag
Der EBP von 139 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,28
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 21,0 l
- Einbauresonanz Fc
- 106 Hz
- Grenzfrequenz F3
- 106 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 31,4 l
- Abstimmfrequenz Fb
- 61 Hz
- Grenzfrequenz F3
- 74 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 15NLW9300fs 39 Hz · Qts 0,26 · Vas 170 l · im Shop
- 18 Sound 15ND940fs 39 Hz · Qts 0,26 · Vas 170 l · in der Datenbank
- 18 Sound 15NLW4500fs 35 Hz · Qts 0,26 · Vas 111 l · im Shop
- FaitalPRO 15FH510fs 35 Hz · Qts 0,26 · Vas 191,8 l · in der Datenbank
- FaitalPRO 15FX600fs 38 Hz · Qts 0,27 · Vas 128,3 l · in der Datenbank
- FaitalPRO 15HP1020fs 40 Hz · Qts 0,27 · Vas 126,6 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NLW |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 97.5 |
| Frequenz von (Hz) | 37 |
| Frequenz bis (Hz) | 2300 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 180 |
| Gewicht (kg) | 7.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1.9 |
| Fs (Hz) | 39 |
| Qms | 4.13 |
| Qes | 0.28 |
| Qts | 0.26 |
| Vas (l) | 134 |
| Xmax (mm) | 10 |
| BL (Tm) | 25.4 |
| Mms (kg) | 0.14 |
| Sd (m²) | 0.085 |
